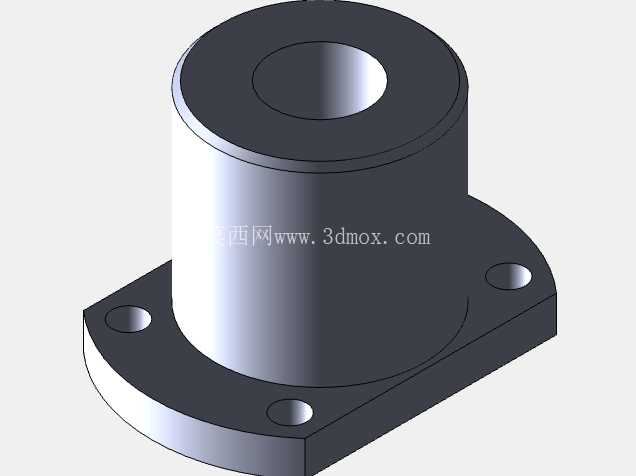

长椭圆形法兰STHCB-16连接结构

在汽车冲压模具的线性执行机构配套、模拟赛车踏板总成的支撑结构、小型工业设备的轴系穿舱连接场景里，这类带单侧椭圆法兰边的筒状连接构件是非常常见的支撑导向零件，区别于常规圆形法兰的整周安装孔布局，长椭圆形的法兰边将安装孔集中在长轴两端的位置，能够在有限的安装面宽度下获得更大的孔位跨距，提升连接后的抗倾覆力矩能力，同时减少法兰本体在垂直于长轴方向的空间占用，适配安装面宽度受限的窄边安装工况。

从结构功能来看，该构件核心承担两个作用：一是作为轴类零件或者线性导杆的穿设支撑座，内孔为阶梯式变径结构，大端可适配衬套或者直线轴承的压装，小端可作为轴端的避让或者密封件安装位，筒身的壁厚经过受力校核，在承受径向载荷时不会出现明显的形变，保证轴系运动的同轴度；二是通过法兰端的三个安装孔完成与安装基面的刚性连接，三个孔呈三角分布，相比两孔安装具备更好的防转能力，相比四孔安装减少了紧固件的使用数量，同时椭圆切边的法兰外形不会和周边相邻的模具镶块、设备筋条产生空间干涉，在排布密集的冲压模具内部或者紧凑的模拟赛车踏板支架上，这种空间友好的结构设计能大幅降低装配阶段的修模工作量。

设计思路上，该构件没有采用多余的减重或者装饰结构，所有型面都服务于功能实现：法兰端面与筒身轴线保持严格的垂直度要求，安装后筒身轴线与安装基面的垂直度误差可控制在机械加工常规公差范围内，避免轴系运动时出现卡滞；法兰边的外轮廓做了小倒角处理，去除加工毛刺的同时，也能避免装配时刮伤安装面的防腐涂层；筒身外圆为等直径圆柱面，可适配外部防尘罩、行程开关触发环等附件的套装固定，不需要额外加工附加工艺结构就能满足周边附件的安装需求。

从安装边界来看，该法兰的长轴方向尺寸由三个安装孔的中心距决定，安装时需要在基面上预留对应长轴长度的平面，短轴方向的尺寸远小于同规格圆形法兰的直径，适合在狭窄的安装槽内布置；筒身的伸出长度根据适配的轴系行程确定，内孔的阶梯差尺寸匹配常用的微型直线轴承规格，不需要额外加工衬套孔就能直接压装标准件，降低后续的二次加工成本；安装孔为通孔设计，可适配内六角圆柱头螺钉从法兰侧穿入拧紧，也可根据安装空间情况从基面侧反向穿入螺栓固定，两种安装方式都不会和筒身内部的运动零件产生干涉。

在实际应用中，这类法兰构件除了汽车冲压模具的导杆支撑、模拟赛车的踏板轴固定外，还可用于小型自动化设备的线性模组端部支撑、定制工装的定位销座、非标检测设备的探针导向座等场景，其结构简单，加工难度低，采用常规的棒料铣削+车削工艺即可完成加工，不需要开模或者特殊工艺，适合小批量定制设备的快速打样与生产；结构刚性足够承受常规的径向载荷与轴向冲击，在频繁往复运动的线性机构中，配合压装的铜套或者直线轴承，可获得较长的使用寿命，同时维护时仅需更换内部的耐磨衬套即可，不需要整体更换法兰座，降低设备的后期维护成本。
