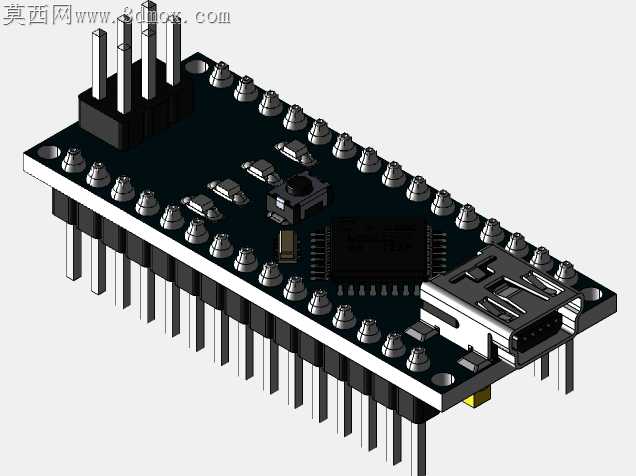

Arduino纳米开源控制板精细结构还原

手工焊接排针时最容易出现的引脚虚焊、排针倾斜问题，在这款控制板的结构还原里被拆解到每一个引脚的公差配合细节里。板载Mini USB接口的金属屏蔽壳边缘做了0.1mm的让位倒角，对应PCB板上的接口固定焊盘特意留出了0.2mm的溢锡间隙，避免焊锡堆积导致接口插合时卡滞，日常插拔数据线时不会因为焊锡凸起顶坏接口塑胶基座。两侧直插排针的引脚间距严格遵循2.54mm标准间距，每根排针的圆柱段与PCB过孔采用H7/h6的小间隙配合，插装时既能顺畅穿过板孔，焊接冷却后也不会出现排针歪斜导致的面包板插装困难。板上的复位轻触开关特意做了按键帽与开关本体的高度差还原，按键行程控制在0.3mm，按动时的段落感清晰，不会出现卡键或者按动无反馈的问题，日常调试时频繁按动复位也不会因为结构冗余导致按键松垮。主芯片的引脚与PCB焊盘的对齐精度控制在0.05mm以内，还原了实际生产中贴片回流焊的引脚对位要求，芯片下方的散热焊盘也做了对应的结构还原，能直观看到芯片与PCB之间的散热接触区域。板上的晶振、电容、电阻等贴片元件都按照实际BOM的尺寸比例还原，电容的高度差、电阻的薄厚差异都有体现，甚至连USB接口内部的弹片结构都做了精细还原，能清晰看到弹片的倾斜角度与接触点位。排针顶部的插接头做了圆角处理，插入面包板或者杜邦线时不会刮伤线芯或者面包板弹片，排针底部伸出PCB的长度控制在3mm，刚好满足面包板的插装深度要求，不会因为引脚过长导致相邻引脚短路，也不会因为过短导致接触不良。板边的圆角处理还原了实际PCB的V-Cut分板工艺痕迹，边缘没有尖锐毛刺，手持调试时不会划伤手指，PCB板的厚度还原为1.6mm的标准板厚，叠层结构的视觉区分也做了处理，能直观看到顶层走线与丝印层的位置关系。
