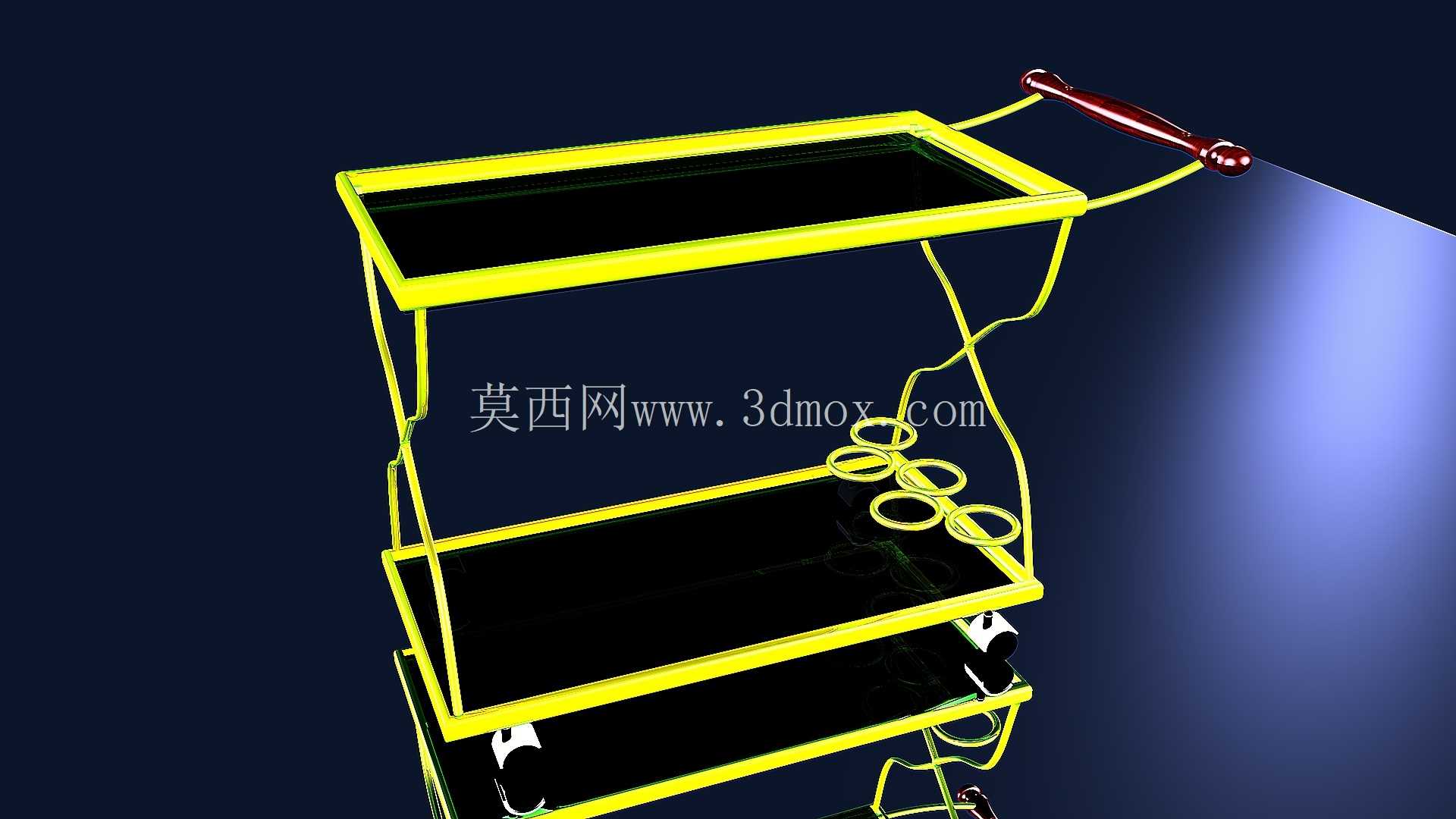

三层金属框架移动服务餐车结构设计

这款移动服务车的结构设计，核心围绕餐饮服务、会所接待、客房配送这类高频移动置物场景展开，日常使用中需要承载餐具、饮品、餐食及配套服务用品，因此整体框架采用弯折金属管材成型，通过冲压工艺完成各连接部位的结构塑形，保证框架整体的抗扭与承重能力，避免满载推行过程中出现框架形变、层板脱落的问题。从结构布局来看，三层置物层板采用边框内嵌式设计，层板边缘做凸起挡边处理，防止放置的杯具、餐盘在推行过程中滑落，层板间距经过实际使用场景测算，下层预留足够空间放置较高的饮品容器与大件服务用品，中层适配常规餐盘与餐具收纳，上层可放置即时递送的饮品、餐巾等小件物品，兼顾不同尺寸物品的放置需求。车身上部设置的环形杯架结构，专门针对高脚杯、瓶装饮品的放置需求设计，环形圈的内径尺寸适配常规餐饮场景使用的杯具底座直径，推行过程中可避免杯具倾倒洒漏，搭配延伸出车体的弧形推拉杆，握持位置做圆润包胶处理，推行时受力角度符合人体工程学，转向时无需过度弯腰调整施力方向，长时间推行也不会产生明显的手部疲劳。底部的移动轮组采用隐藏式安装结构，轮组固定位通过冲压加强筋提升连接强度，轮体选用静音万向轮结构，在地毯、瓷砖、木质地板等不同地面材质上推行时都不会产生明显噪音，也不会刮花地面饰面，轮组的转动阻尼经过调校，既保证推行时的顺畅度，也能在轻微坡度地面上避免溜车问题。设计过程中优先考虑了框架的弯折工艺可行性，所有管材弯折处都做了圆角过渡，避免应力集中导致的管材开裂，各管材连接节点采用焊接加局部冲压咬合的双重固定方式，相比单纯的焊接结构，抗晃动能力提升明显，长期使用也不会出现连接位松动、异响的问题。整车的外形尺寸控制在常规服务通道可顺畅通行的范围内，宽度适配酒店、餐厅的常规过道宽度，长度方向不会因为过长导致转向不便，推拉杆的伸出长度既保证握持时不会碰到上层置物区的物品，也不会过多占用收纳空间，闲置时可贴靠墙面放置，不会占用过多的储物空间。层板的承重设计按照每层均匀放置15公斤物品测算，整体满载状态下框架的形变量控制在安全范围内，不会出现层板下弯、框架歪斜的问题，金属框架表面可做不同的饰面处理，适配不同场所的装修风格，无论是高端会所、餐厅包厢还是酒店客房服务场景，都能匹配对应的使用需求。在结构细节上，推拉杆与框架的连接位做了加强冲压片补强，避免推行过程中推拉杆受力过大出现断裂，杯架的环形结构与侧框架采用一体弯折成型，减少额外的连接零件，降低后期维护的成本，层板与框架的连接采用嵌入式卡扣加焊接固定，不需要额外的紧固件，装配流程更简单，整体结构没有突出的尖锐边角，所有外露的管材端部都做了封边处理，避免服务人员使用过程中被划伤。
