五层落地式金属储物置物柜结构设计

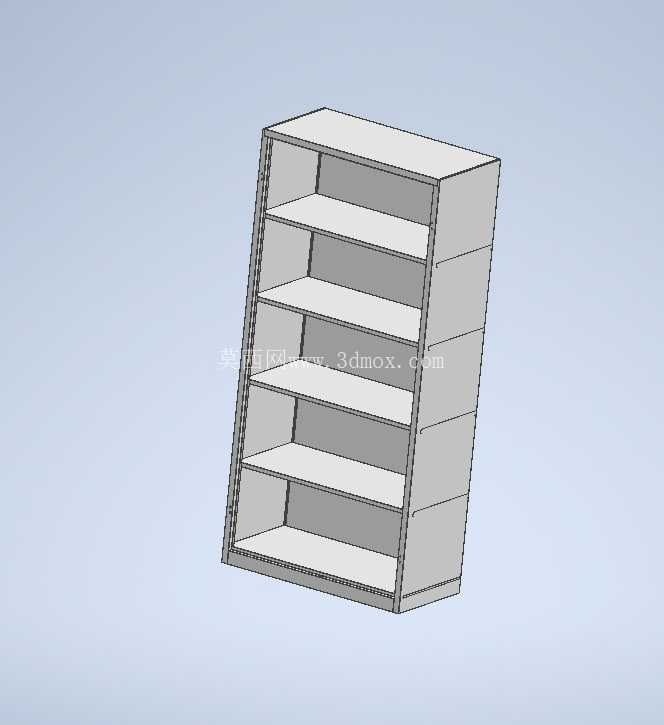

这款五层金属置物柜的三维结构，核心面向工业车间工位旁的工具耗材存储、维修班组的零配件分类存放、小型仓储区域的零散货品规整场景，也可适配办公区域的档案资料、实验场所的耗材器具收纳需求，整体结构完全围绕落地式无锚点安装的使用逻辑设计，不需要在地面打膨胀螺栓固定，仅靠自身底部框架的平整度就能保持放置稳定，挪动位置时不需要做基础拆除作业，适配经常需要调整工位布局的生产车间使用场景。整体外形尺寸控制在1900mm×900mm×450mm的边界内，1900mm的总高度刚好匹配成年男性站立取物的抬手高度，不需要借助登高梯就能拿到最上层的存放物品，900mm的宽度适配常规车间通道的预留空位，不会占用过多通行空间，450mm的深度既可以容纳常规尺寸的工具盒、零件箱、档案盒，也不会因为柜体过深导致内侧物品难以取放，避免出现储物空间的无效浪费。柜体主体采用薄钢板折弯成型的框架结构，左右两侧为整面折弯侧板，背板采用嵌入式安装的薄钢板，既可以保证柜体整体的结构刚度，避免放置重物时出现框架变形，也能减少不必要的材料冗余，控制整体自重方便搬运。内部设置五层水平置物层板，层板与柜体框架采用可调节的卡扣式连接结构，不需要额外的紧固件就能完成层板的高度调整，使用者可以根据存放物品的实际高度灵活调整每层的间距，比如放置较高的耗材包装箱时可以拆掉一层或者两层层板，放置小型零件盒时可以缩小层间距提升空间利用率，层板边缘做了向上的折弯翻边，避免放置在层板上的小型零件、工具滑落，同时翻边结构也提升了层板自身的抗弯强度，在额定承重范围内不会出现中部下凹变形的问题。柜体正面为完全开放式设计，没有加装柜门结构，目的是提升常用物品的取放效率，适合存放每日都需要频繁取用的工具、耗材，不需要反复开关柜门就能直接拿到所需物品，减少作业过程中的无效动作耗时。框架的所有折弯棱边都做了圆角钝化处理，避免安装和使用过程中尖锐棱边划伤操作人员，符合工业场景的安全设计要求。底部框架做了加宽的折边支撑，增大与地面的接触面积，即使在地面平整度存在轻微误差的情况下，也能保持柜体放置平稳，不会出现晃动倾斜的问题。在建模过程中，所有板件的连接位置都预留了标准的点焊工艺缺口，匹配钣金加工的实际生产工艺，不需要二次加工就能直接完成焊接组装，层板的卡扣位置做了统一的模数化设计，所有层板可以通用互换，降低生产过程中的零件管理成本，也方便后期使用过程中更换损坏的层板。从结构受力角度来看，柜体的主要承重载荷由左右两侧的折弯侧板承担，背板主要起到抗扭作用，避免柜体出现平行四边形变形，层板的承重载荷通过两端的卡扣结构直接传递到侧板上，不会对背板产生额外的受力，整体受力路径清晰合理，在每层额定承重50kg的情况下，整体框架的变形量控制在安全范围内，不会出现结构失效的问题。这款结构的设计没有多余的装饰性构件，所有结构特征都服务于储物功能和加工便利性，既可以作为独立的储物单元使用，也可以多个柜体并排拼接组成连续的储物墙，适配不同大小的储物空间需求，拼接时只需要在相邻柜体的侧板上用标准紧固件连接即可，不需要额外的连接配件。
