无支架式同桌顶垫结构设计

在汽车内饰装配的工位场景里，这类无支架同桌顶垫属于乘员舱顶部内饰的配套支撑构件，主要承担内饰衬层与车身钣金之间的载荷传递、间隙补偿作用，区别于带集成支架的顶垫结构，这款设计直接通过自身冲压成型的结构特征完成定位与受力，省去了额外焊接或螺接支架的工序，能有效降低装配环节的零件数量与工时消耗。从实际装车用途来看，该构件布置在乘员舱顶部相邻内饰段的衔接位置，一方面要抵消车身行驶过程中钣金传递的小幅振动，避免内饰层出现异响、松动，另一方面要为顶衬提供均匀的支撑力，防止长期使用后内饰层出现局部塌陷、变形，保证内饰表面的平整度与贴合度。

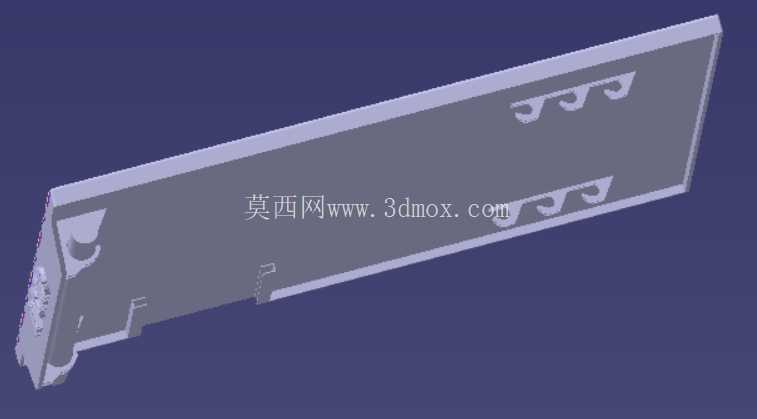

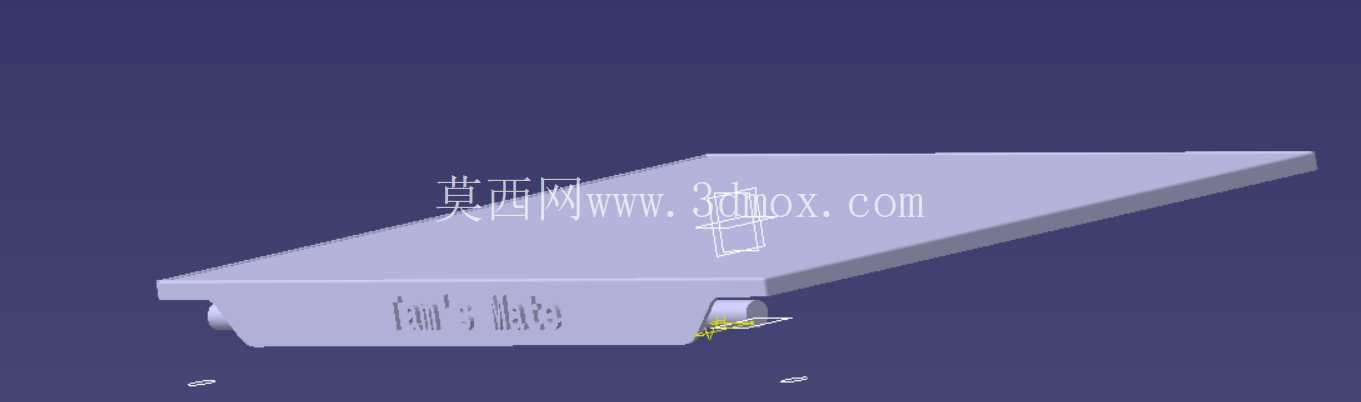

从功能特性上看，这款顶垫采用一体化冲压成型结构，主体为平直的板状承载面，边缘设置有翻边与定位凸台，其中一侧的圆柱状凸台用于和车身钣金上的预装孔配合完成初定位，无需额外设计定位夹具就能在装配时快速对齐安装位置，翻边结构则用于和相邻内饰构件的卡槽配合，限制构件在车辆行驶过程中的横向、纵向窜动。构件表面的压印特征一方面是提升板材自身的结构刚度，在不增加板材厚度的前提下提升抗弯折能力，避免薄板在长期受力后出现翘曲，另一方面也作为装配时的对位标识，方便产线工人快速识别安装方向，减少错装概率。

设计思路上，这款构件优先考虑了冲压工艺的可行性，整体造型没有复杂的负角结构，所有成型特征都能在常规冲压工序中完成，不需要额外的侧冲、翻边复合模具，能有效降低模具开发成本与后期生产的工序复杂度。结构设计时特意取消了额外的支架结构，将原本需要支架承担的定位、受力功能全部集成到顶垫本体的冲压特征上，通过局部的凸起、翻边来强化受力点的结构强度，在满足承载要求的前提下减少了零件数量，也避免了支架与顶垫本体连接位置的应力集中问题，提升了构件的长期使用可靠性。

从安装边界与尺寸适配来看，构件主体为长条形平板结构，厚度适配常规汽车内饰顶衬与车身钣金之间的预留间隙，不会出现安装后顶衬被顶起或者间隙过大导致支撑不足的问题。一侧的圆柱定位凸台外径与车身钣金预装孔采用间隙配合，装配时可以快速插入定位，同时预留了小幅的调整余量，抵消车身钣金焊接时的尺寸公差，保证装配后顶垫与顶衬、钣金的贴合度。构件两端的结构尺寸适配相邻内饰件的衔接卡槽，安装后不会出现突出的棱边，避免和顶衬摩擦产生异响，也能保证内饰衔接位置的外观平整度。

在实际生产适配中，这款构件的冲压成型工序包含落料、成型、冲孔、切边几个核心步骤，所有特征的成型圆角都按照冲压工艺要求设置了合理的R角，避免成型过程中出现板材开裂、起皱的问题，受力集中位置的板材变形量控制在材料延伸率允许的范围内，保证冲压后的零件强度满足使用要求。装配时不需要额外的紧固件，依靠自身的定位凸台与翻边结构就能完成卡接固定，配合顶衬安装时的粘接层就能实现牢固固定，大幅提升了产线的装配效率，也减少了紧固件使用带来的重量增加与异响风险。
