手杖防滑耐磨支撑脚垫结构设计

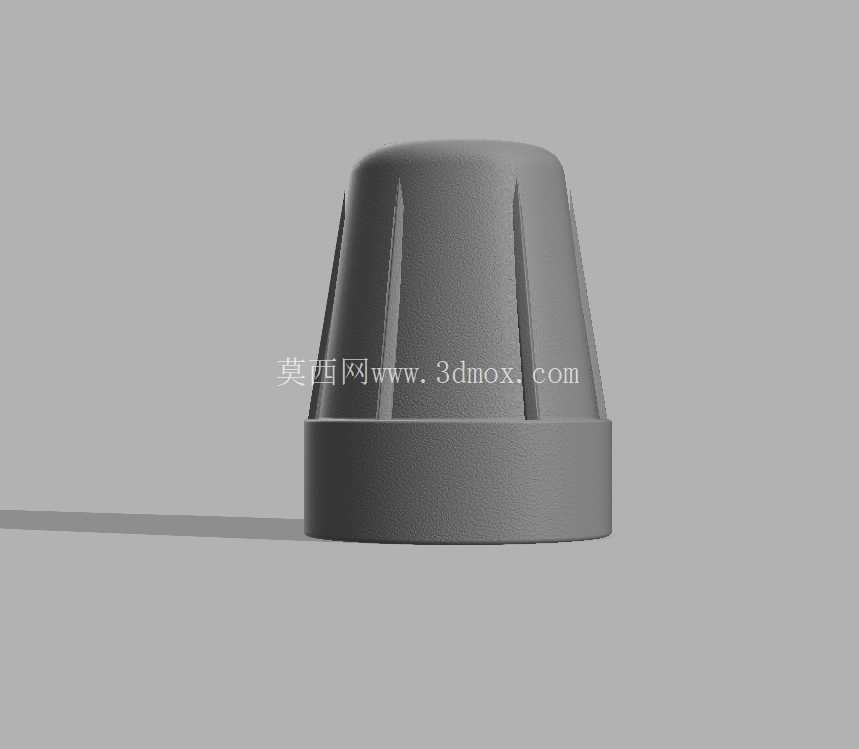

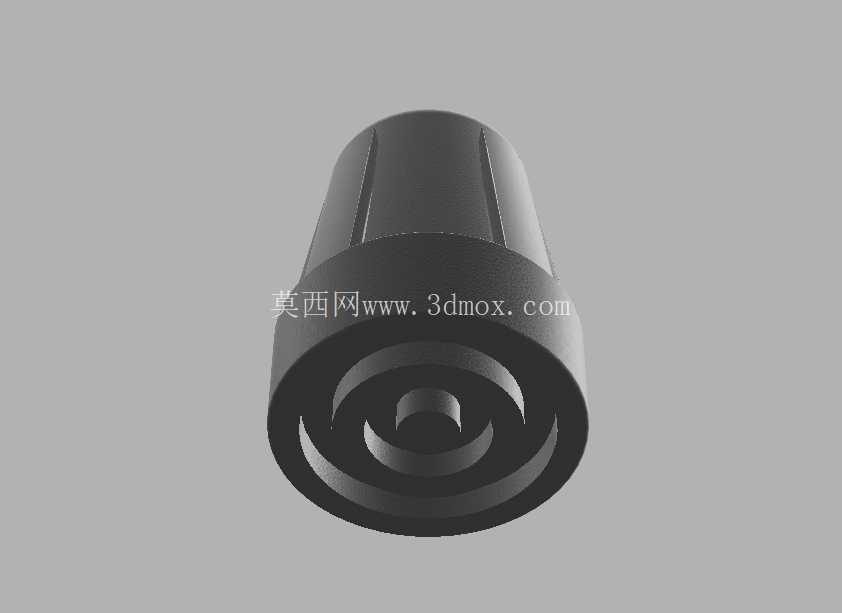

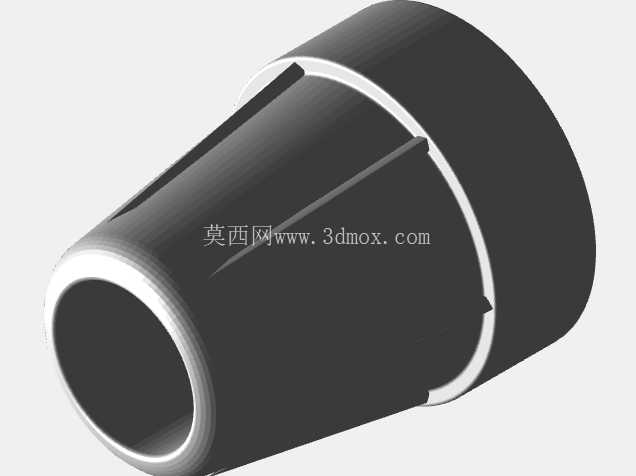

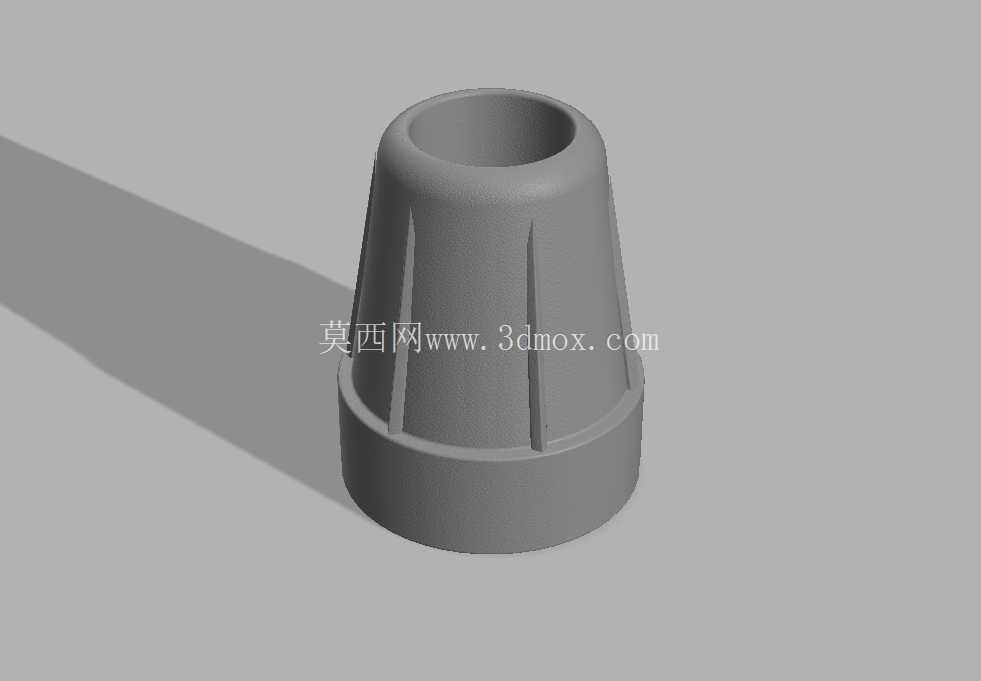

这款支撑脚垫是助行辅具领域的核心接触构件，主要适配手杖、肘拐、腋拐以及部分医用助行支架的底部支撑端，日常使用场景覆盖居家养老日常行走、术后康复期辅助移动、户外不平路面缓行等多种工况，直接承担使用者的部分体重载荷，同时抵消行走过程中支撑端与地面接触产生的滑动、倾斜冲击力，是保障助行器具使用安全性的关键零件。从结构设计逻辑来看，整体采用上窄下宽的锥台构型，上端预留的中空腔体用于嵌套插入杖杆端部，腔体的内径公差需要严格匹配常规杖杆的外径尺寸，保证装配后不会出现径向晃动，同时腔体深度设置足够的配合长度，避免使用过程中受侧向力时脚垫从杖杆端部脱落。锥台外壁均匀分布的纵向加强筋，一方面是提升锥面的径向抗挤压能力，当使用者重心偏移产生侧向载荷时，加强筋可以分散锥壁的受力，避免长期受力出现锥面开裂、变形的问题；另一方面纵向的筋条在接触软质地面比如草地、泥地、地毯时，可以嵌入接触面提升抓附力，减少打滑概率。底部的加厚法兰边是整个零件的主要接地承载面，法兰边的厚度经过载荷校核，能够承受常规助行场景下的垂直冲击载荷，边缘做了圆弧过渡处理，避免使用者拖动杖杆时尖锐边缘勾绊地面织物、线缆等杂物，同时圆弧过渡也能减少脚垫边缘的应力集中，延长反复弯折后的使用寿命。在安装边界的考量上，这款脚垫不需要额外的紧固件固定，依靠上端中空腔体与杖杆的过盈配合即可完成装配，装配时只需要将杖杆端部对准腔体压入到位即可，更换时直接拔出旧脚垫替换新件，不需要额外工具，适配日常维护更换的需求。针对不同的使用场景，这款结构的尺寸设计预留了一定的适配余量，上端腔体的尺寸可以覆盖市面上绝大多数常规直径的金属、木质杖杆，不需要针对不同杖杆重新开模调整结构。接地端面的平面度控制在合理范围内，既保证在硬质光滑地面比如瓷砖、水磨石上有足够的接触面积提升静摩擦力，又不会因为平面度过高导致脚垫在粗糙路面上出现局部过度磨损。纵向筋条的高度没有超出底部法兰的接地平面，保证在平整路面上主要由法兰面接触地面，筋条不会产生突兀的硌触感，而在倾斜受力时，锥面的筋条会接触地面形成额外的防滑支撑，避免杖杆侧滑。从材料选型的适配性来看，这个结构的壁厚设计均匀，没有出现壁厚突变的区域，适合采用弹性耐磨的橡塑材料加工，均匀的壁厚可以避免加工过程中出现缩痕、应力集中的问题，同时锥面的脱模斜度设置合理，不需要复杂的抽芯结构就可以完成模具生产，量产的工艺性较好。在实际使用的受力工况下，当使用者将体重压在杖杆上时，垂直载荷会通过锥台侧壁均匀传递到底部法兰面，纵向筋条会承担部分分散的侧向力，避免锥壁出现鼓胀变形；当使用者行走拖动杖杆时，法兰边的圆弧过渡会引导脚垫顺畅滑过地面的微小凸起，不会出现卡滞导致使用者失去重心。针对户外使用的场景，锥台的外壁结构不容易积存泥沙，使用后只需要简单擦拭就可以清理干净，中空腔体的内部设置了微小的排气倒角，压装杖杆时腔体内的空气可以顺着倒角排出，不会因为腔内气压阻力导致装配不到位。
