多层错层金属框架木质搁架结构设计

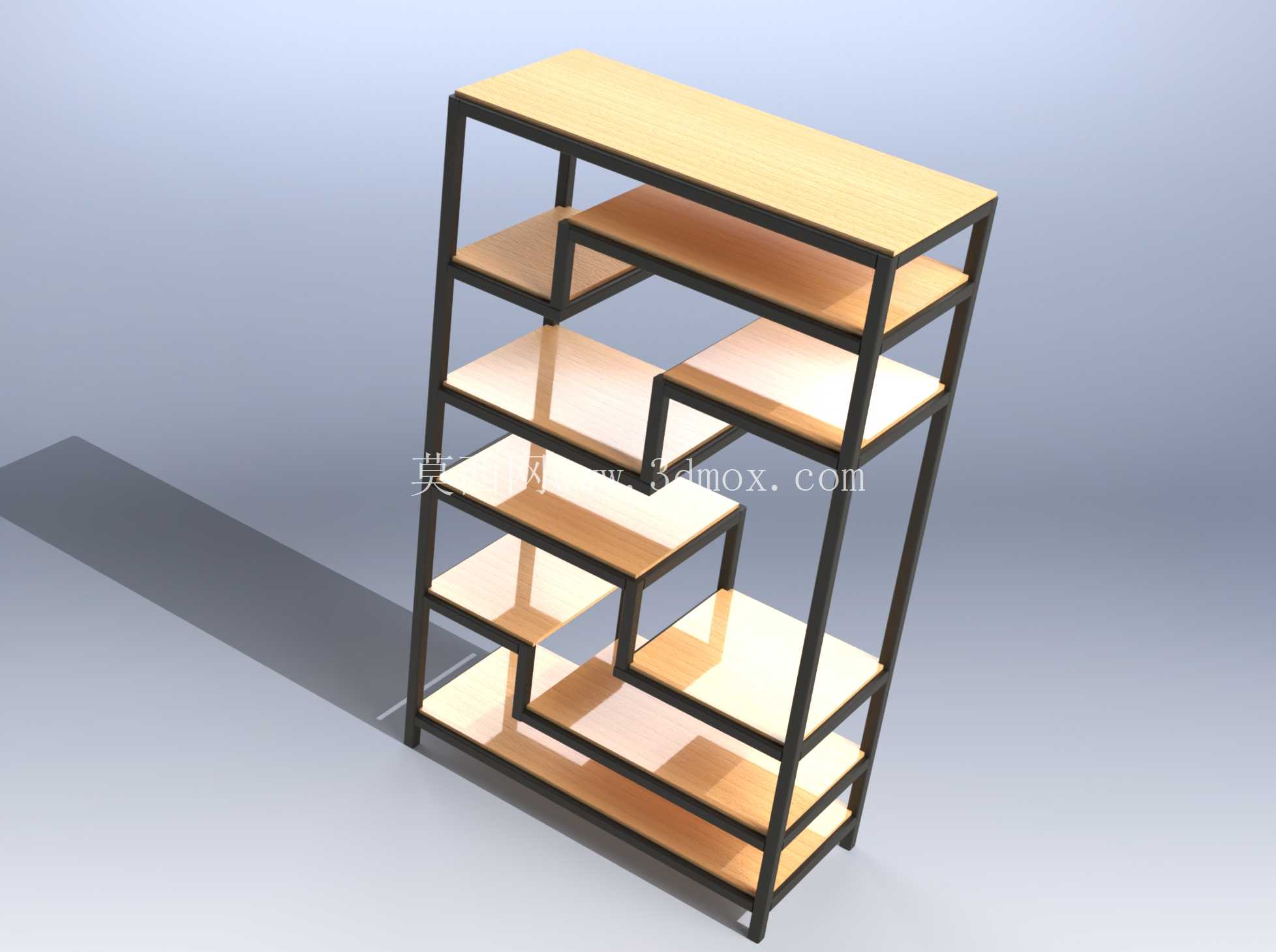

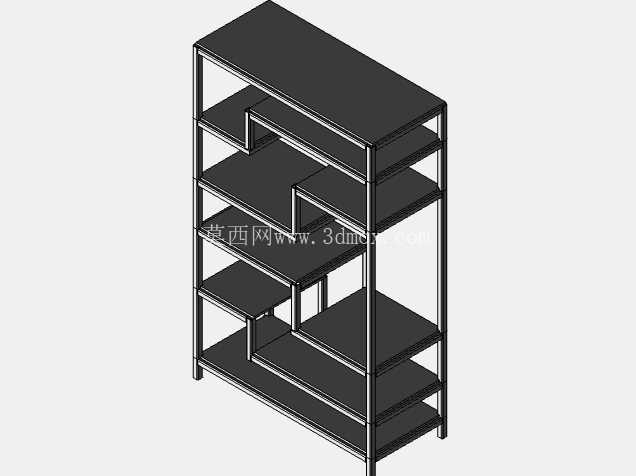

这款错层式搁架单元的设计，最初是针对小型文创工作室、临街咖啡门店以及小户型居家场景的零散储物需求做的结构方案，区别于常规等高层距的平直货架，它的层板采用错落排布的逻辑，能适配不同高度的物件摆放，避免常规货架层距固定导致的空间浪费问题。从结构受力层面看，整体框架采用薄壁矩形金属管材做闭合式矩形外框，四根竖向主立柱作为核心承重构件，所有横向连接杆件与立柱的连接节点均采用同轴对接的设计逻辑，建模时所有配合面都预留了常规五金紧固件的安装余量，不需要额外做定制化的连接件加工，普通的自攻螺丝或者角码就可以完成现场组装，降低生产端的加工难度和安装端的操作门槛。层板部分采用的是平整的木质板材，边缘做了轻微的倒角处理，避免安装和使用过程中尖锐边角造成磕碰，每块层板的底部都对应设置了两根横向承托方管，承托方管与外框架的横向杆件处于同一水平面，保证层板放置后不会出现局部悬空的情况，均匀分散层板上放置物件的荷载，避免长期承重出现层板中部下弯变形的问题。在安装边界的考量上，这款搁架的底部框架做了齐平的落地支撑设计，不需要额外搭配可调脚轮或者支撑脚，直接放置在平整地面就可以保持稳定，整体的进深尺寸控制在常规置物需求的合理区间，不会因为进深过大导致靠内侧放置的物件难以取放，同时整体宽度适配多数室内靠墙摆放的空间尺度，不会占用过多的通行空间。错层的排布逻辑不是随意设置的高低差，而是按照日常存放物件的常规高度区间做的分层：靠近底部的层板间距更大，可以放置体积偏大、重量偏重的箱体类物件，降低高位置重的倾覆风险；中部的层板错落形成不同高度的放置区，可以摆放中等尺寸的装饰物件、常用工具或者包装物料，取放时不需要过度抬手或者弯腰；顶部的层板为整面平整结构，可以放置尺寸偏大、使用频率偏低的物件，充分利用竖向的上部空间。从建模的细节处理来看，所有金属管材的端部都做了封闭处理，避免管材内部进入灰尘或者积水导致锈蚀，框架的所有焊接节点位置都做了圆角过渡，没有尖锐的焊疤残留，既提升了外观的整洁度，也避免安装过程中划伤操作人员。层板与金属承托框架之间预留了微小的间隙，方便后期如果需要更换层板材质时，可以直接取出原有层板进行替换，不需要拆解整个框架结构，提升产品的后期维护便捷性。在实际场景应用中，这款搁架既可以作为文创工作室的物料存放架，摆放包装耗材、展示样品、常用工具，也可以作为咖啡门店的周边产品展示架，摆放咖啡豆包装、文创周边、器具配件，还可以作为居家空间的书架或者置物架，摆放书籍、装饰摆件、日常收纳盒，适配多种不同的储物场景。结构设计时没有做多余的装饰性构件，所有杆件都同时承担结构受力和空间分隔的作用，在保证整体结构强度的前提下尽可能减少材料的使用，控制整体的重量，方便两个人就可以完成搬运和移位。针对不同场景的使用需求，框架的金属管材可以做喷塑或者镀锌的表面处理，适配不同的装修风格，木质层板也可以根据使用场景更换为防火板、金属板或者其他材质的板材，不需要调整整体的框架结构尺寸，具备不错的场景适配性。在受力验算的逻辑上，建模时已经考虑了每层均匀承重的荷载分布，竖向立柱的截面尺寸可以满足满负荷承载时的压杆稳定要求，横向连接杆件的排布也避免了长细比过大导致的杆件失稳问题，即使在每层都放置额定荷载的物件，整体框架也不会出现明显的形变或者晃动。
