蝴蝶型装饰性黑色金属合页结构设计

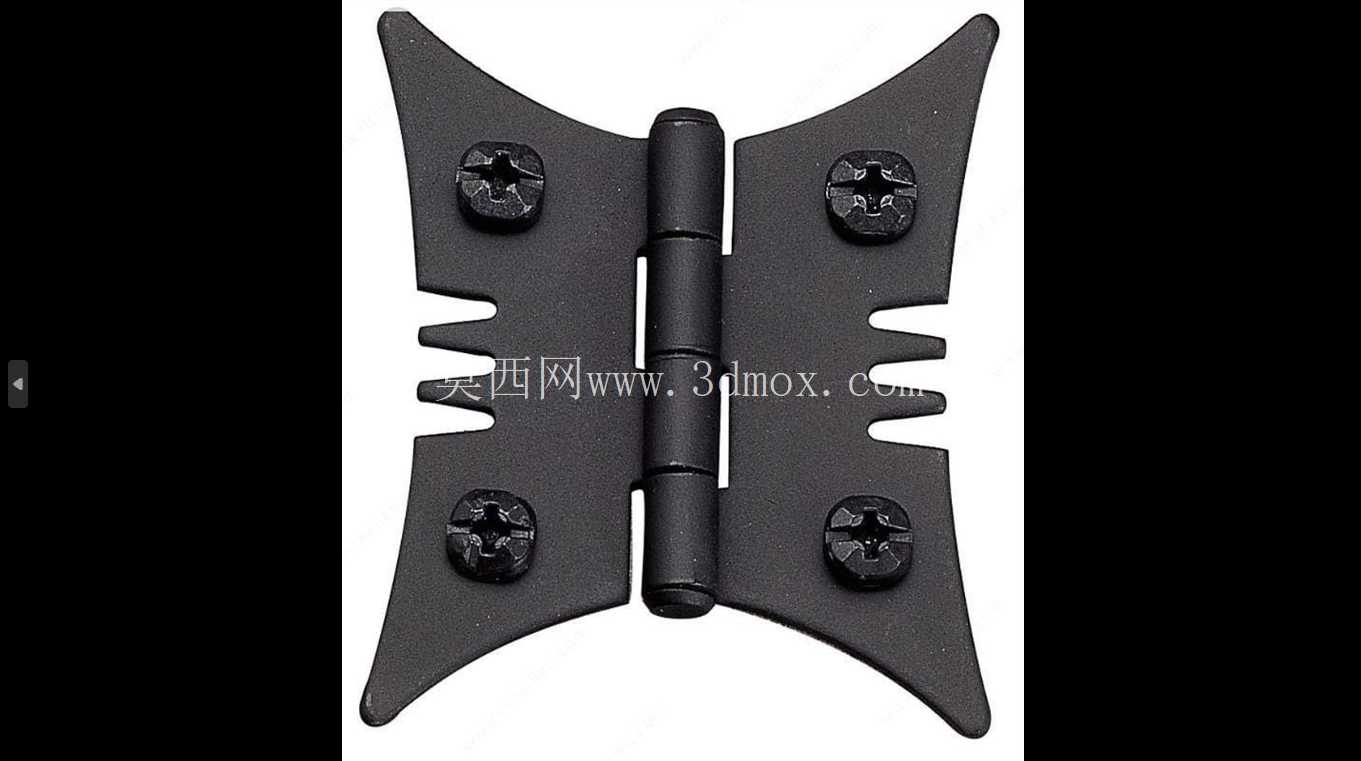

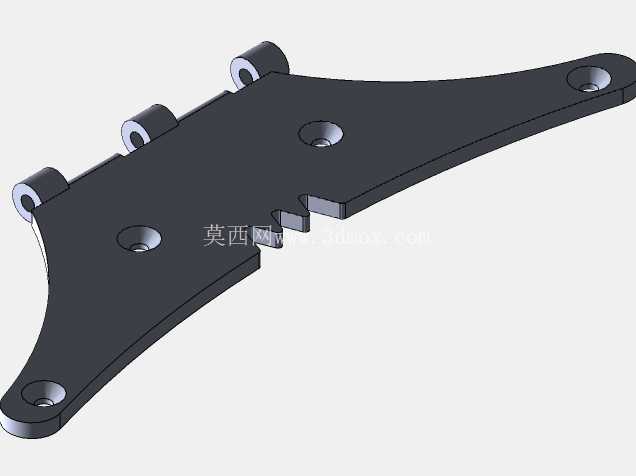

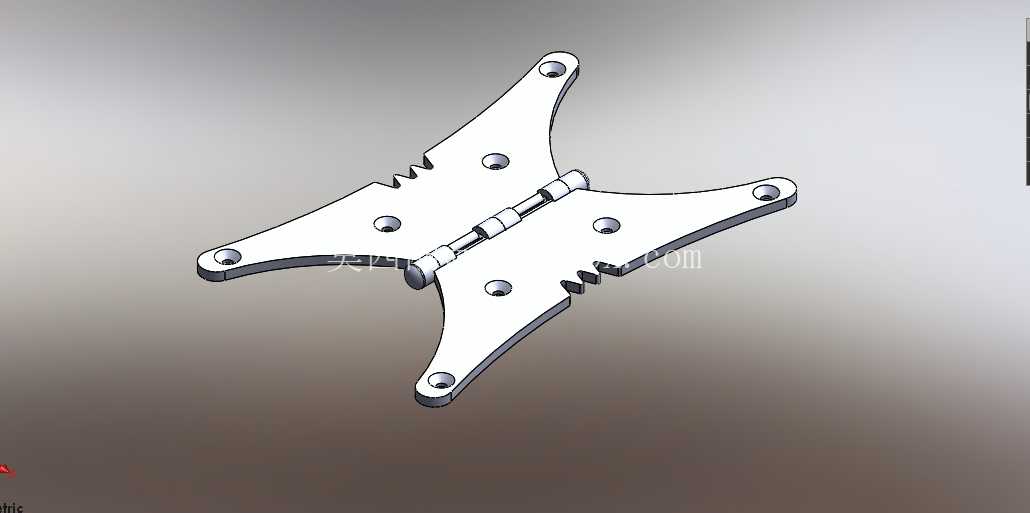

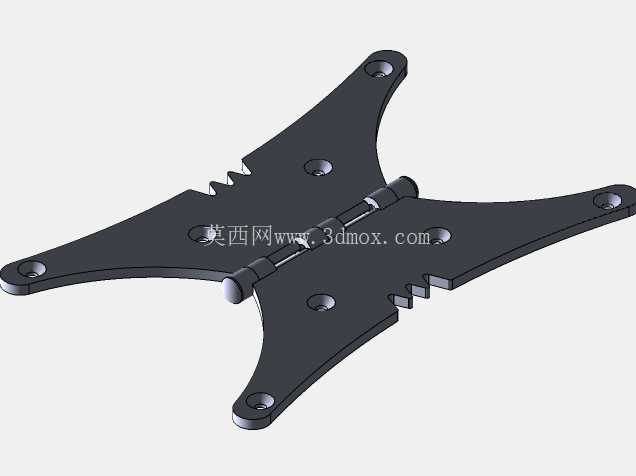

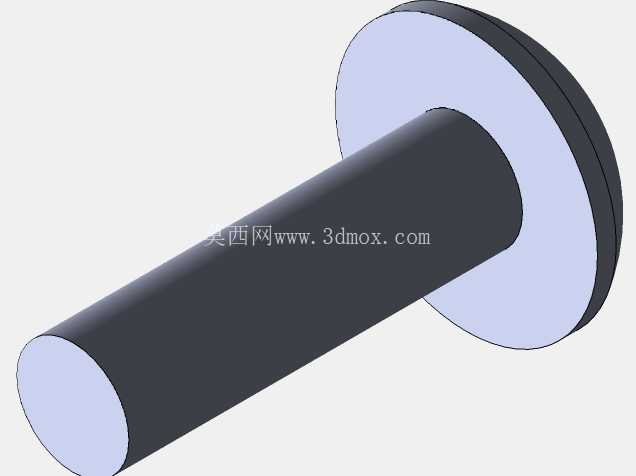

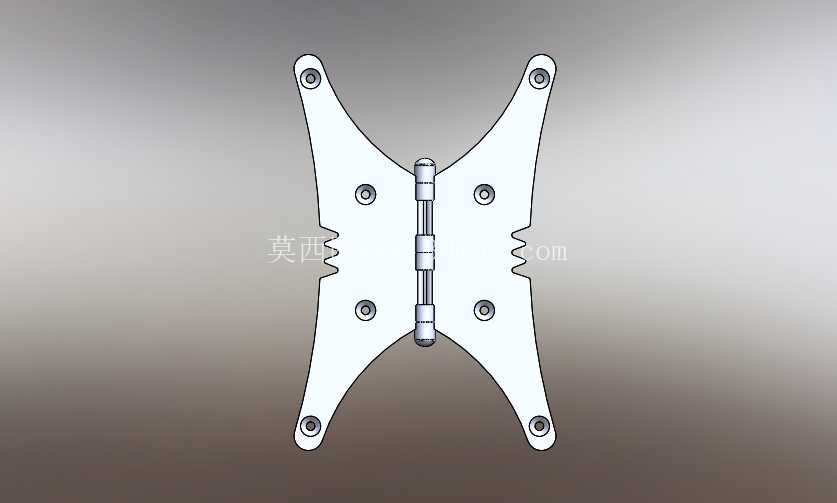

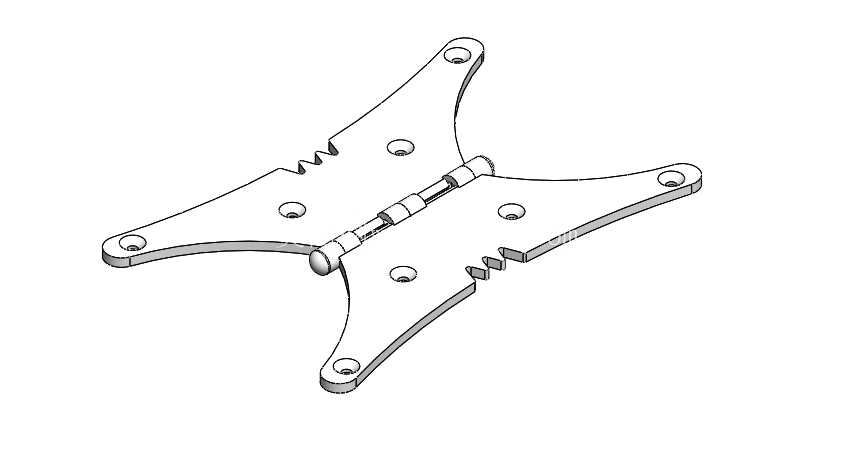

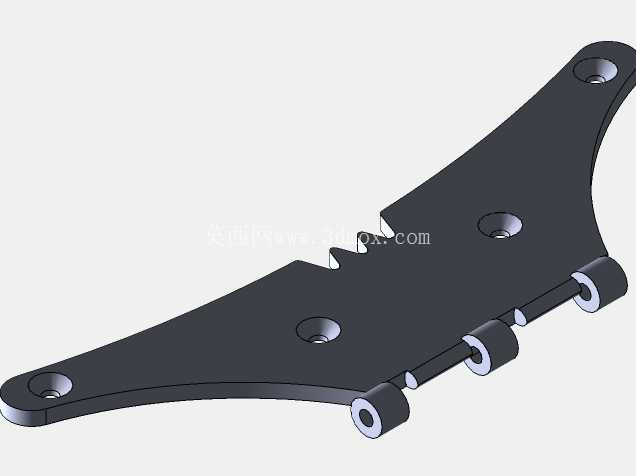

这款蝴蝶造型的铰接合页，主要面向对外观有装饰性要求的箱体、特种柜门、复古风格家具以及改装类覆盖件的铰接场景使用，和普通平直合页不同，它的两翼采用对称的尖角燕尾造型，安装完成后外露部分自带装饰属性，不需要额外加装装饰盖来遮挡合页本体，适配哑光黑的表面处理风格，能和深色木质、金属质感的安装基材形成统一的视觉效果。从结构设计逻辑来看，合页的铰接核心采用通长卷制轴套结构，中间穿入实心销轴实现两页片的相对转动，轴套和页片采用一体冲压成型工艺，卷制接缝处做了圆角过渡，避免转动过程中出现卡滞、刮擦安装面的问题，转动间隙控制在0.1mm以内，既保证开合过程无明显旷量，又不会因为间隙过小出现转动干涩的情况。页片上的安装孔位做了沉头设计，适配标准十字沉头螺丝，安装完成后螺丝头部完全沉入页片平面以下，不会突出表面影响开合动作，也不会刮蹭经过合页位置的线缆或者物件。两翼的造型边缘全部做了倒钝处理，没有尖锐的冲压毛边，安装和后续使用过程中不会划伤操作人员。在安装边界方面，这款合页的单翼展开长度适配30-50mm的安装边距，页片厚度为2mm，安装后两页片闭合状态下总厚度不超过6mm，不会占用过多的安装空间，对于安装面厚度较薄的场景也能适配，不需要在安装基材上做额外的沉槽处理。开合角度可以达到180度完全展开，满足常规柜门、箱盖完全翻开的使用需求，在转动到最大角度时，页片的尖角位置不会和安装基材发生干涉，设计阶段已经做了转动轨迹的干涉校验，页片上的缺口造型除了装饰作用之外，也预留了安装时的调整空间，当安装面存在轻微的不平整时，缺口位置可以抵消部分安装应力，避免页片因为强制安装出现变形，导致转动卡滞。从实际使用场景来看，这类装饰性合页除了常规的家具柜门使用之外，在改装车辆的内饰覆盖件、特种工具箱的箱盖、复古风格的设备检修门场景下也有大量应用，相比普通工业合页，它不需要额外做表面装饰处理，安装完成后本身就是外观件的一部分，减少了后续的表面处理工序。在建模过程中，对页片的冲压折弯角度、轴套的卷制圆度都做了参数化设置，轴套的同轴度公差控制在0.05mm以内，保证销轴穿入后整根轴的转动顺滑度一致，不会出现某一段过紧或者过松的情况。沉头孔的深度和锥度完全适配国标沉头螺丝的尺寸，安装时螺丝可以完全贴合沉头锥面，锁紧后不会出现螺丝偏斜、突出的问题。页片表面的哑光处理效果在模型中也做了对应的外观还原，方便设计人员在做整体装配效果预览时，能直观看到合页安装后的实际视觉效果，不需要额外做外观贴图调整。和同尺寸的普通合页相比，这款蝴蝶型合页的页片受力分布做了优化，四个安装孔位分别布置在翼片的四个受力端点位置，锁紧后页片和安装面的贴合更紧密，承重状态下页片的形变量比同厚度普通合页低15%左右，在承受频繁开合的交变载荷时，不容易出现页片翘曲、固定螺丝松动的问题。轴套部分的长度占合页总高度的三分之一，转动时的受力面更长，不会因为局部受力过大出现轴套变形、销轴窜动的问题，长期使用的耐用性更有保障。
