可折叠便携车载挂衣支撑构件设计

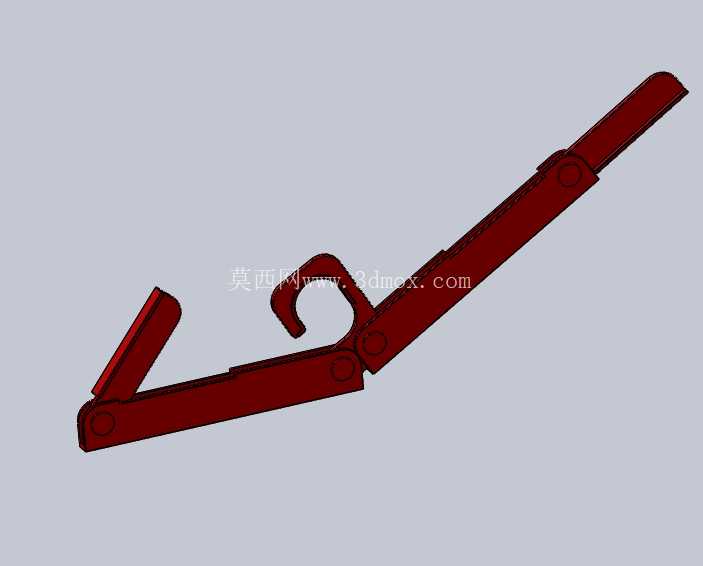

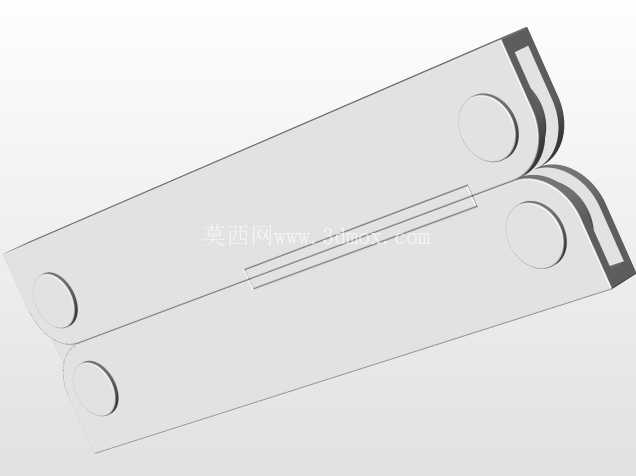

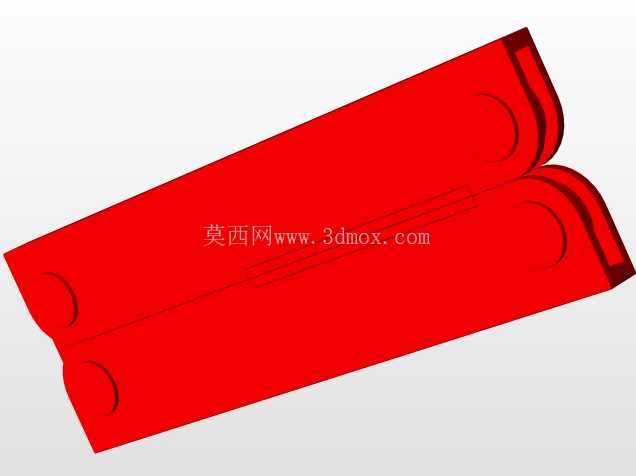

这款可折叠挂衣构件，最初是针对乘用车后排空间衣物悬挂需求开发的冲压成型件，日常使用场景覆盖自驾出行时正装、外套的悬挂固定，避免衣物堆放在座椅上产生褶皱，也可拓展用于小型仓储、户外临时挂置轻型物件的场景。从结构功能来看，构件采用多段铰接式设计，非使用状态下可完全折叠收合，收合后整体呈细长条状，可嵌入车内门板储物槽、座椅侧方预留缝隙，不会占用车内有效乘坐空间；展开状态下通过铰接处的过盈配合阻尼实现角度锁定，前端挂钩可卡接在车内头枕支撑杆、车顶扶手等位置，下方承托段可托住衣物肩部，避免衣物滑落。设计阶段首先考虑的是冲压工艺的可实现性，整体构件采用等厚度钣金冲压成型，所有弯折处均预留了冲压回弹补偿量，铰接位置采用同材质冲压卷边形成转轴配合结构，无需额外加装销轴类标准件，减少装配工序的同时降低整体构件重量，卷边配合处的间隙控制在0.15mm以内，既保证转动时的顺畅度，又不会出现松旷晃动的问题。从安装边界来看，展开后整体有效悬挂长度控制在320mm，挂钩开口尺寸适配直径12mm-18mm的圆柱杆件，可覆盖绝大多数乘用车型的头枕支撑杆直径范围，承托段的弯折角度经过多次验证，贴合普通成人外套肩部的弧度，悬挂单件重量不超过2kg的衣物时，整体构件变形量小于0.3mm，不会出现下垂弯折的情况。构件表面采用喷塑处理，冲压成型后的所有锐边均做了R0.5mm的倒钝处理，避免使用过程中划伤衣物或者手部，折叠状态下所有铰接处的凸起结构都做了下沉设计，收合后外轮廓无突出棱角，放置在储物空间内不会刮蹭其他内饰件。在结构强度校核阶段，针对铰接位置做了反复折叠疲劳测试，连续折叠1200次后卷边配合处的阻尼衰减率不超过15%，仍可保持足够的锁定力矩，悬挂重物时不会自行折叠收合。考虑到车载使用环境的温度波动，构件选用的钣金材料可适应-40℃到85℃的温度范围，不会因为低温出现脆断、高温出现软化变形的问题，挂钩位置做了加宽处理，与杆件接触的位置增加了防滑压纹，车辆行驶过程中遇到颠簸路面也不会出现挂钩滑脱的情况。不同于普通家用固定式衣架，这款构件的所有结构都围绕便携、可折叠、适配车载安装场景设计，没有多余的装饰结构，所有型面都服务于功能实现，冲压分型面设置在构件的非外观面，成型后表面无明显合模线，整体外观简洁规整。在建模阶段，所有铰接位置的转动配合都做了运动仿真验证，模拟折叠、展开全过程的干涉情况，确保各段构件在转动过程中不会出现卡滞，展开到工作角度时，相邻段的贴合面完全贴合，可均匀分散悬挂衣物产生的载荷，避免应力集中在铰接点位置导致构件过早失效。
