艺术螺旋支撑异形印花边几结构设计

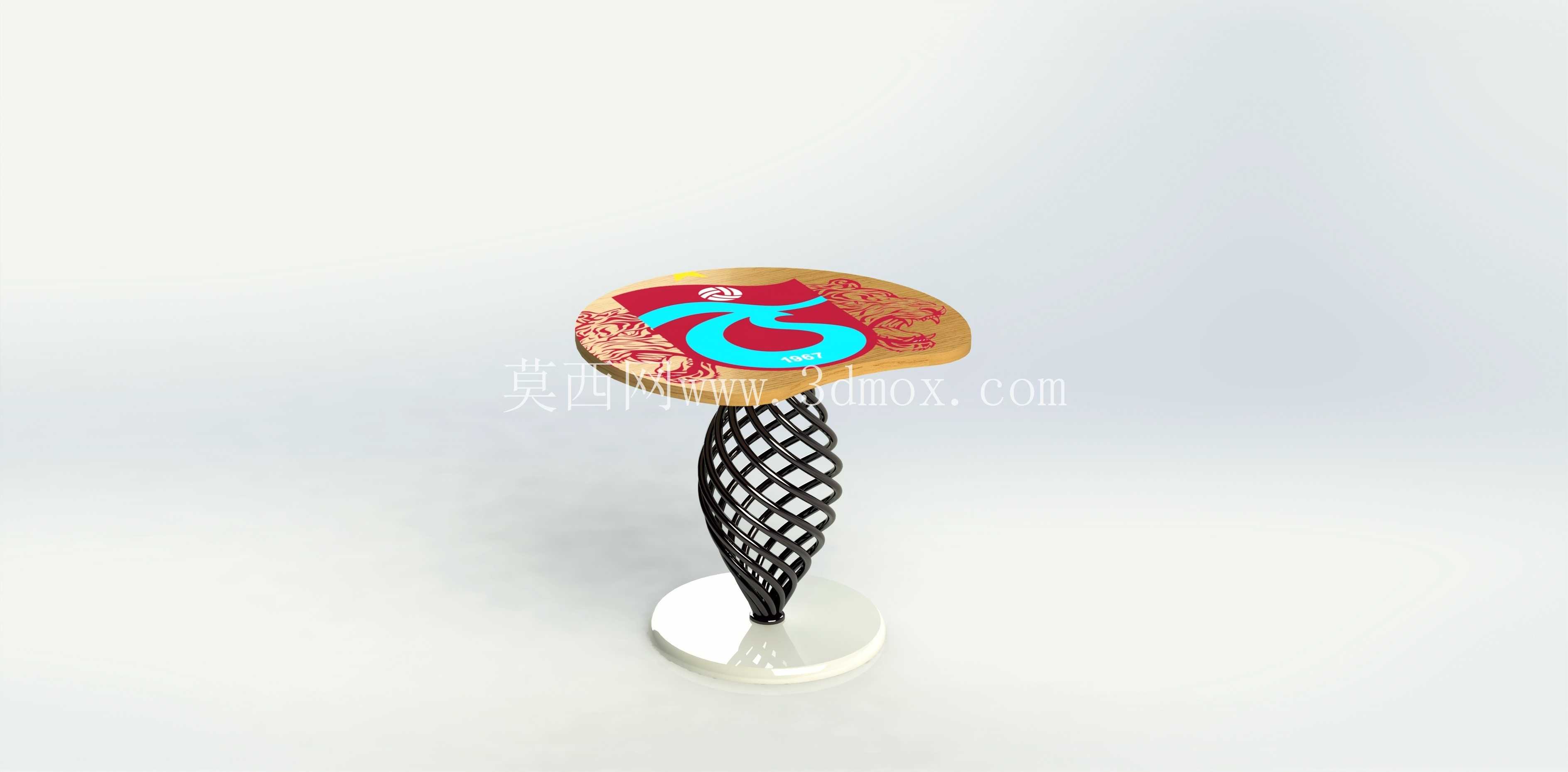

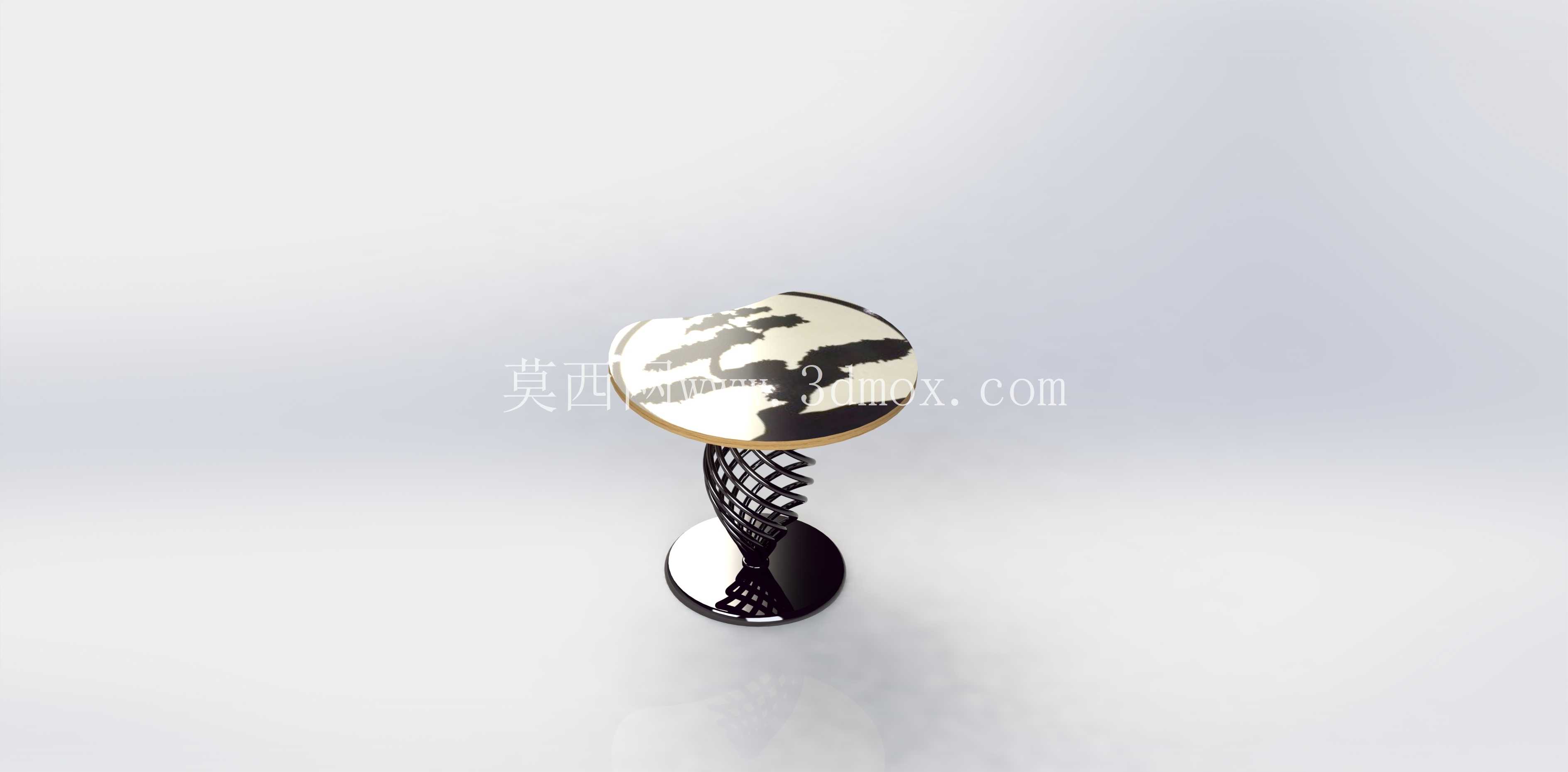

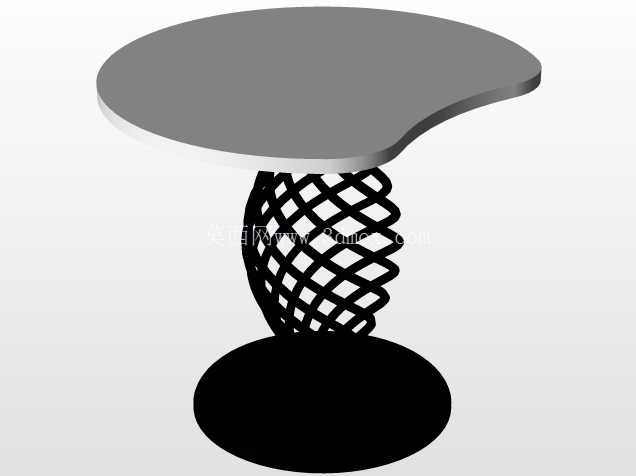

这款异形边几的三维结构设计，首先围绕小户型家居、商业休闲空间的边角使用场景展开，日常可放置于沙发侧边、床头角落、咖啡馆卡座旁，用来承托水杯、书籍、装饰摆件等小型物品，填补零散空间的功能空白。设计初期先确定台面的非对称异形轮廓，没有采用常规圆形或方形的规整造型，而是顺着自然的弧形收边，边缘做了圆滑的倒圆角处理，避免日常使用时磕碰划伤，台面表面预留了印花装饰的贴合区域，结构上做了0.5mm的下沉台阶，方便装饰面层的粘贴固定，不会出现边缘起翘的问题。支撑部分采用了螺旋镂空的编织式立柱结构，没有用常规的直杆或多腿支撑，这种螺旋结构在建模时通过螺旋线扫描、阵列交叉成型，每一根支撑筋的截面直径控制在8mm，交叉节点处做了融合过渡，既减少了整体的材料用量，又通过交错的结构形成稳定的力学支撑，垂直方向的承重可达到15kg，完全满足日常放置小物件的载荷需求，同时镂空的结构不会遮挡视线，让小空间里不会产生视觉上的拥挤感。底部的圆形底座采用加重式设计，直径比支撑立柱的最大外接圆大出120mm，底座底面预留了3mm深度的防滑垫安装槽，可粘贴橡胶防滑垫，避免边几在光滑地面上滑动，同时降低移动时的磕碰噪音。安装边界上，这款边几的整体高度控制在620mm，刚好适配常规450mm坐高的沙发与座椅，台面的最大宽度为380mm，放置时只需要占用直径400mm的地面空间，哪怕是墙角、沙发与墙体之间的狭窄缝隙都可以安置。结构设计上，台面与支撑立柱之间采用隐藏式螺纹连接，立柱底部与底座之间通过定位止口加锁紧螺丝固定，整个产品可以拆分为台面、立柱、底座三个部件，方便包装运输，用户收到后只需要简单拧装即可完成组装，不需要额外的复杂工具。建模过程中对螺旋支撑的受力做了模拟验证，当台面边缘施加10kg的偏载力时，支撑筋的最大变形量控制在0.3mm以内，不会出现明显的晃动感，同时所有的外露棱边都做了R2以上的圆角处理，没有尖锐的边角，符合家具产品的安全使用要求。台面的厚度设置为20mm，内部为空心加加强筋的结构，在保证台面刚性的前提下降低整体重量，整个边几的总重量控制在3.2kg左右，单人即可轻松挪动位置。不同于常规的方正家具，这款边几的螺旋支撑本身就具备装饰属性，哪怕不放置物品，单独放在空间里也能作为装饰摆件，适配现代简约、工业风、艺术感的多种空间装修风格，在结构设计时特意平衡了装饰性与实用性，没有为了追求造型而牺牲使用的稳定性与安装的便捷性，所有的连接结构都做了隐藏处理，外观看不到外露的螺丝孔，保证整体造型的流畅完整。
