精密八音盒机械传动结构三维设计

这款八音盒的结构设计，核心围绕机械发声的稳定传动逻辑展开，区别于普通塑胶玩具级的简易结构，整体采用金属质感的硬质构件搭配，所有传动副的配合间隙都经过反复校核，避免长期运转后出现齿面磨损导致的音准偏移、卡滞等问题。从实际应用场景来看，这类结构既可以作为文创礼品的核心机芯，适配不同外观的定制化外壳需求，也可以作为机械原理教学的演示载体，直观展示齿轮传动、音簧敲击的完整机械逻辑，不需要额外的电控元件，纯机械结构就能完成完整的发声循环。

设计过程中首先敲定的是音筒与音簧的配合边界，音筒表面的凸点排布严格对应音阶时序，凸点的凸起高度统一控制在0.3mm，既保证能够有效拨动音簧产生足够振幅的振动，又不会因为行程过大导致音簧产生塑性变形，音簧的固定端采用嵌入式压紧结构，压紧面的平面度公差控制在0.02mm以内，避免因为固定松动产生杂音。传动部分的动力输入采用发条蓄能结构，发条的输出扭矩经过三级减速齿轮组传递到音筒主轴，齿轮组的传动比经过匹配计算，保证音筒的转速稳定在每分钟12转左右，对应常规八音曲目30秒左右的循环周期，转速波动控制在5%以内，避免播放过程中出现节奏忽快忽慢的问题。

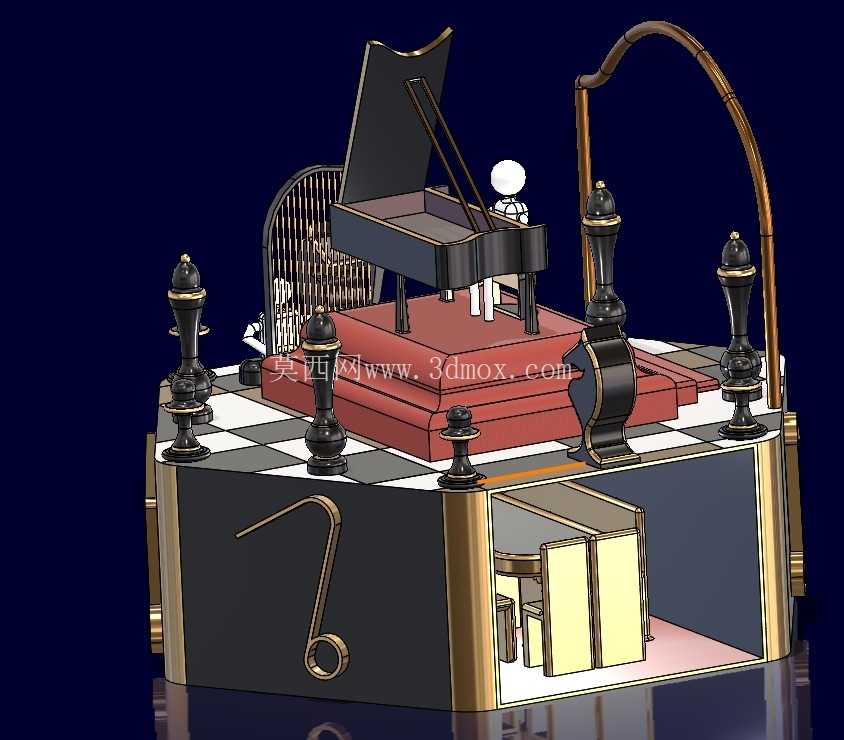

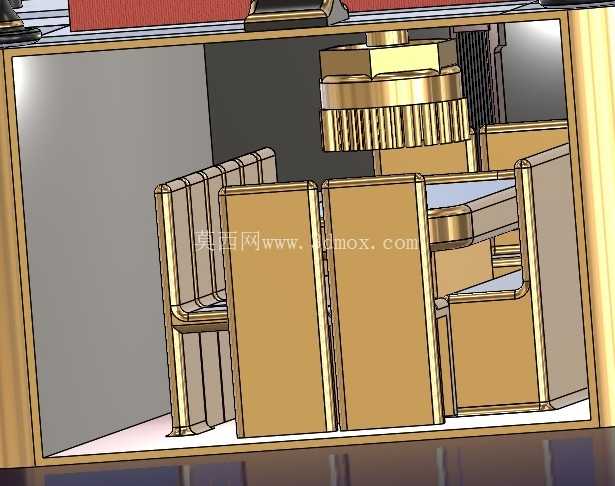

从安装边界来看，整个机芯的核心传动部分被包裹在矩形框架内，框架的内壁设置有对应的轴承安装位，主轴两端采用微型滑动轴承支撑，轴承与安装孔的配合采用H7/g6的间隙配合，既保证转动顺畅，又不会出现径向窜动影响音筒与音簧的配合间隙。框架的侧边预留有外壳连接的安装孔位，孔位的位置度公差控制在0.1mm，方便后续不同外观外壳的快速装配，不需要额外调整机芯位置。发声部分的音簧组件独立固定在框架的内侧壁，与音筒的平行度公差控制在0.05mm以内，保证每个音簧被拨动时的接触力度均匀，不会出现个别音阶音量过大或者过小的问题。

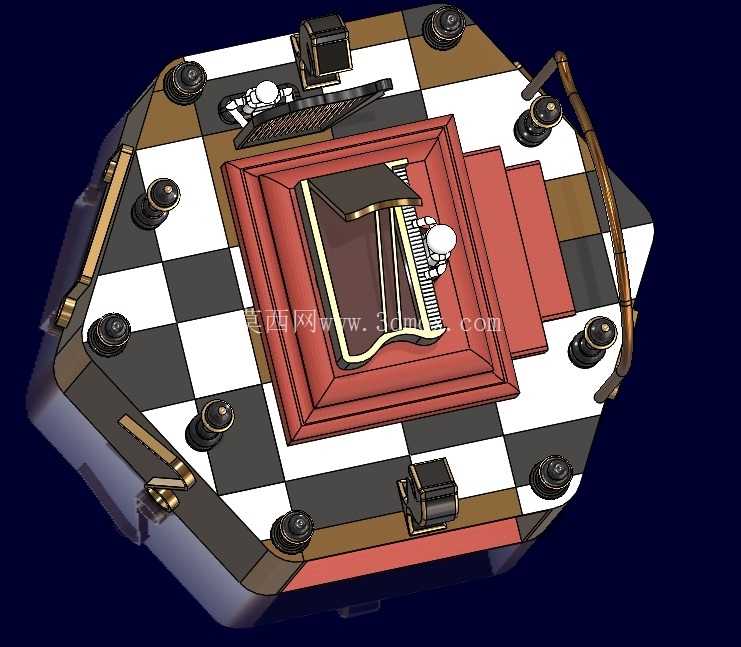

考虑到实际使用中的维护需求，整个结构的拆解不需要专用工具，发条组件设置有独立的限位结构，拆解时不会因为发条突然回弹造成零件飞溅，齿轮组的每个齿轮都设置有轴向定位卡簧，拆卸后可以快速复位，不会出现装配错位的问题。外壳部分的装饰构件采用卡扣式连接，与内部机芯的框架预留有2mm的安全间隙，避免外壳受外力挤压时变形触碰内部传动构件，导致运转卡滞。顶部的装饰传动构件做了等比例的齿形复刻，虽然不参与核心的动力传递，但是齿形的参数与核心传动齿轮保持一致，运转时可以同步转动，提升整体的机械观感，同时装饰构件的转动惯量经过配重平衡，不会额外增加核心传动的负载，不会影响发条的续航时长。

在结构强度校核阶段，对所有受力构件做了静力学仿真，发条上满弦时的最大扭矩作用下，齿轮的齿根弯曲应力远低于材料的许用应力，长期循环使用不会出现断齿问题，音簧的反复形变次数按照10万次循环做了疲劳校核，不会出现金属疲劳导致的音准偏移或者断裂问题。整个结构的所有棱角都做了R0.2mm的倒角处理，既避免装配过程中划伤操作人员，也减少了应力集中点，提升构件的长期使用稳定性。
