重新设计的150千瓦风力发电机组结构

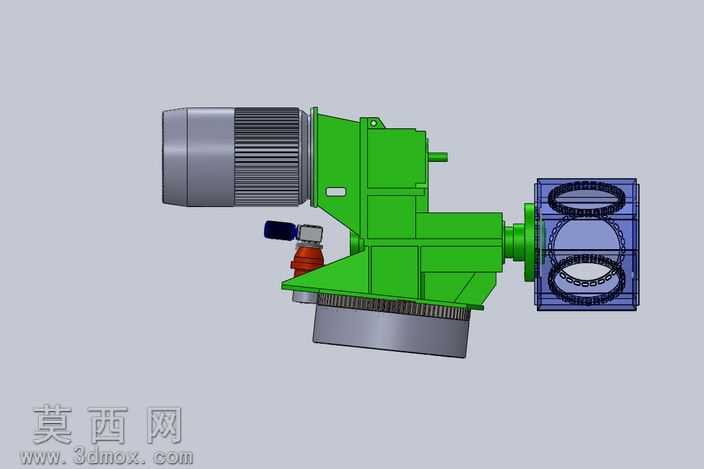

本作品为重新优化设计的150千瓦风力发电机组三维模型，建模过程中严格遵循风力发电设备的实际传动逻辑与装配规范，对机组核心构成部分进行了精细化还原。模型整体分为动力输入端、传动增速模块、发电输出端三个核心区段，在建模阶段首先梳理了机组的动力传递路径：风轮捕获风能后将扭矩传递至主轴，经主轴输入至增速齿轮箱完成转速提升，最终将符合发电要求的转速传递至后端发电机完成机械能到电能的转换。建模过程中对齿轮箱内部的多级传动齿轮结构、箱体支撑结构、润滑附属组件进行了分层建模，不同功能部件采用差异化的材质渲染方案：齿轮箱壳体采用高强度铸钢材质，渲染时突出铸钢件的哑光金属质感与表面铸造肌理；传动齿轮采用合金结构钢材质，对齿面部分做了精加工质感处理，还原实际加工后的金属光泽；发电机外壳采用散热筋结构设计，建模时精准还原了外壳表面的轴向散热筋排布，渲染时突出灰铸铁壳体的厚重质感与散热结构的细节特征；输入端的偏航制动组件、液压管路接头等附属部件也逐一做了结构还原，液压管件采用金属管路材质，密封件采用橡胶材质做差异化区分，提升模型的真实感。设计思路上针对老款150千瓦机组的结构痛点做了优化调整：优化了齿轮箱与发电机的连接同轴度定位结构，减少装配误差带来的传动损耗；调整了箱体支撑座的加强筋排布，提升机组运行时的结构稳定性；对传动端的密封结构做了细节优化，降低户外运行时的沙尘、雨水侵入风险。模型整体装配关系清晰，各部件之间的配合间隙、连接定位均按照实际工业设计标准设置，可直观展现150千瓦风力发电机组的内部构造与工作原理，能够用于风力发电设备的结构展示、教学演示以及优化设计参考，完整还原了兆瓦级以下风力发电机组的典型结构布局与功能模块划分，在细节处理上兼顾了结构准确性与视觉呈现效果，不同材质的渲染区分让各功能部件的识别度大幅提升，便于观察者快速理解机组的动力传递逻辑与各部件的功能作用。
