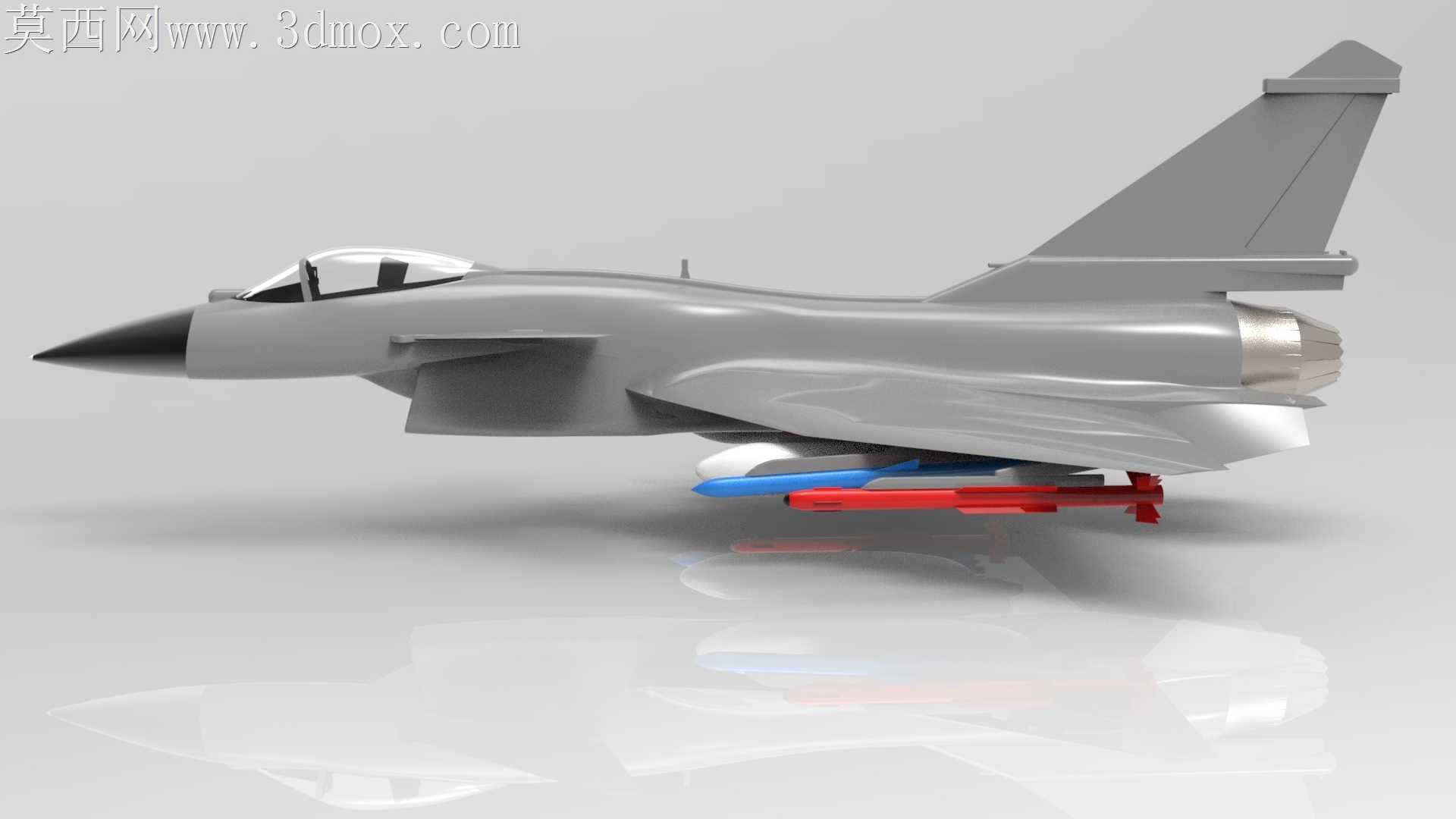

歼10B战斗机挂载配置外观三维造型

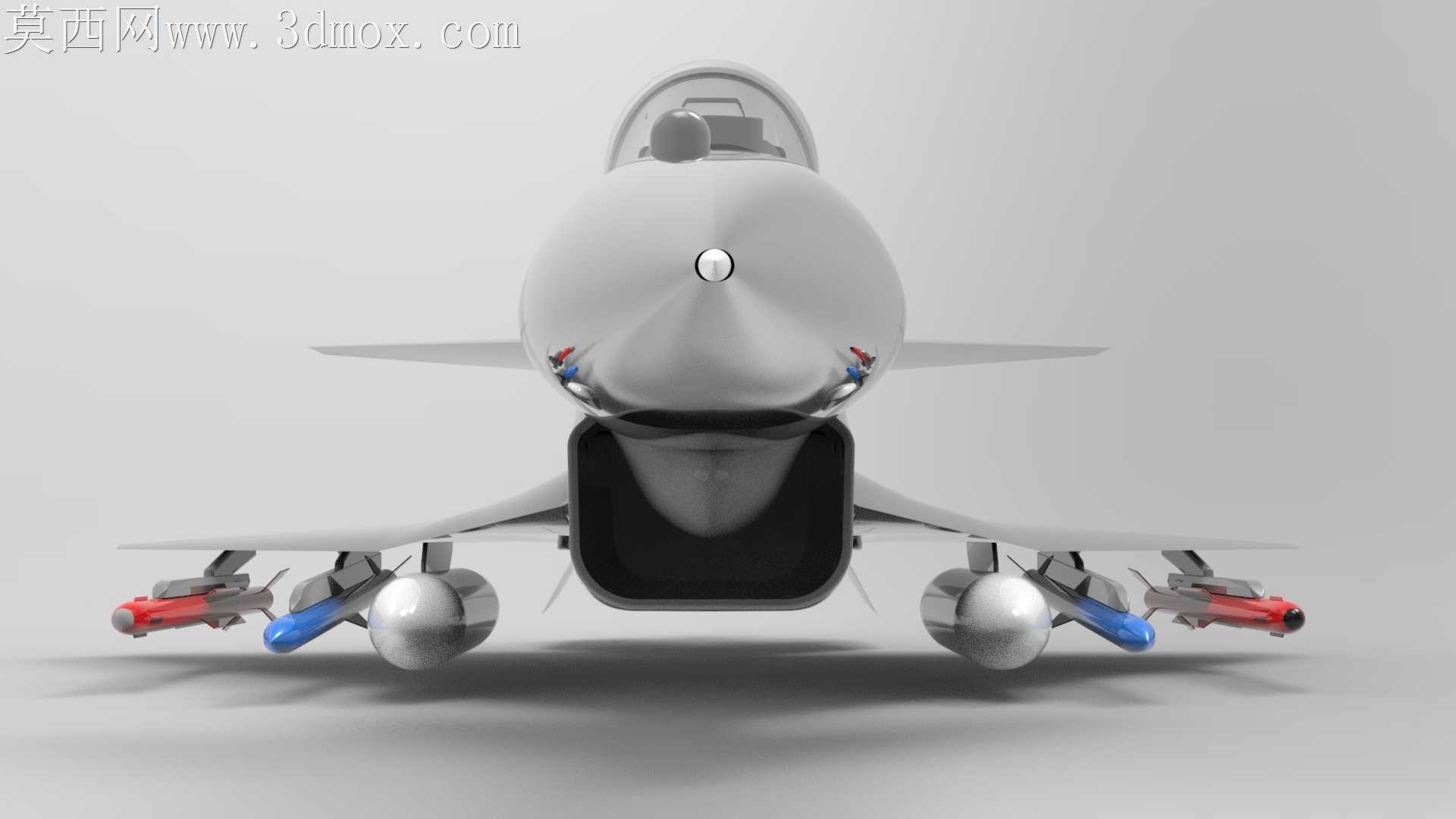

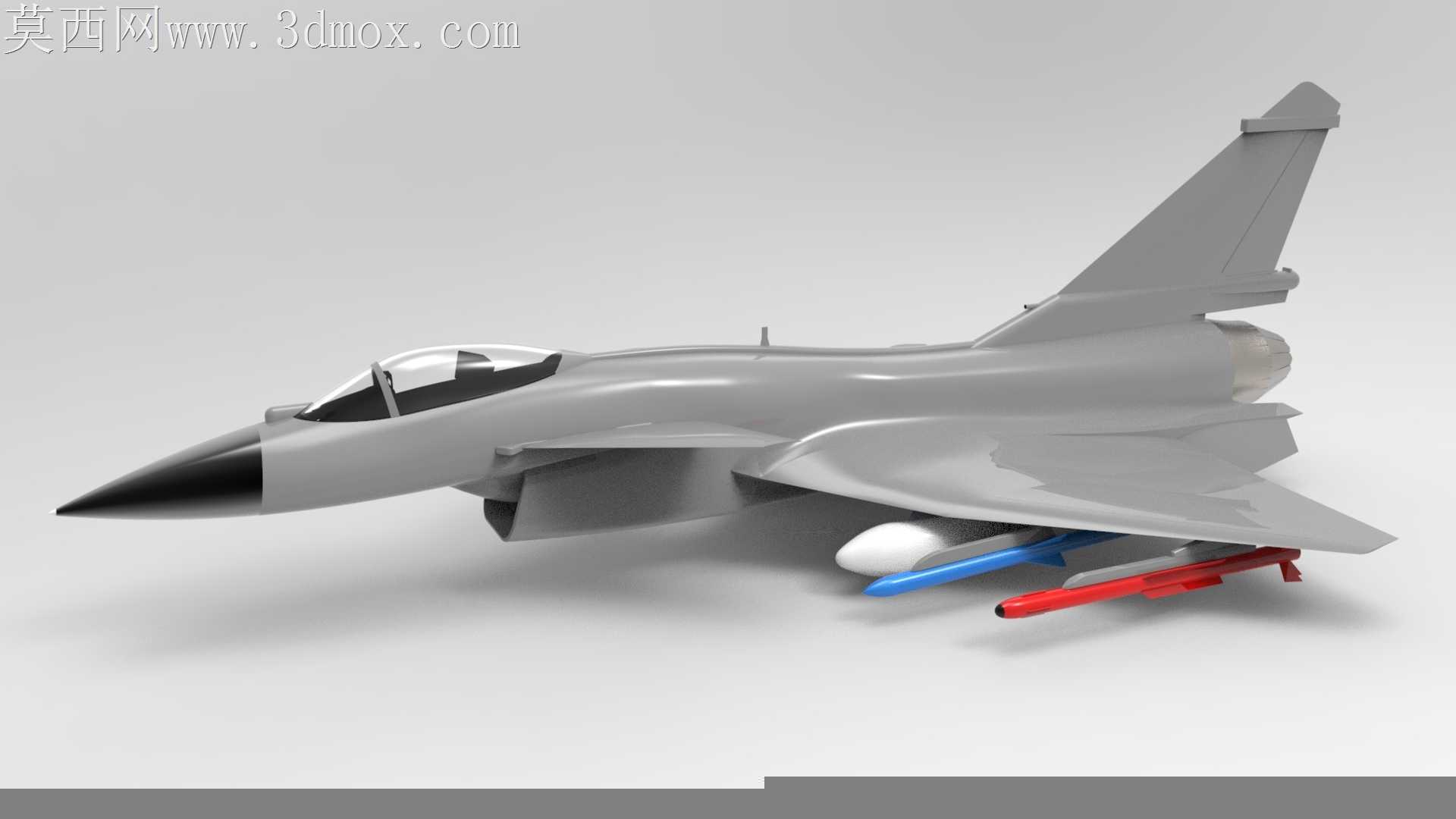

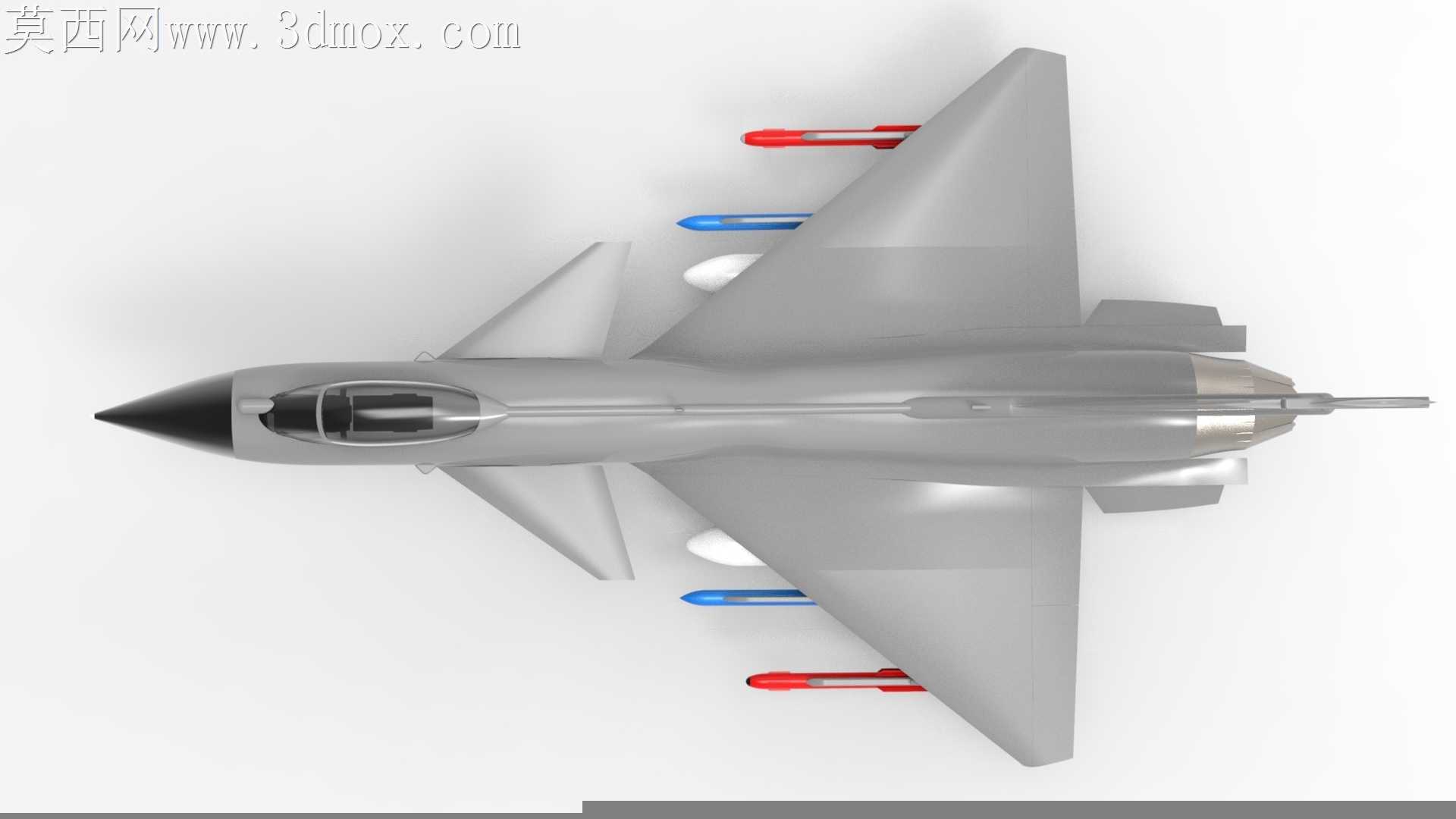

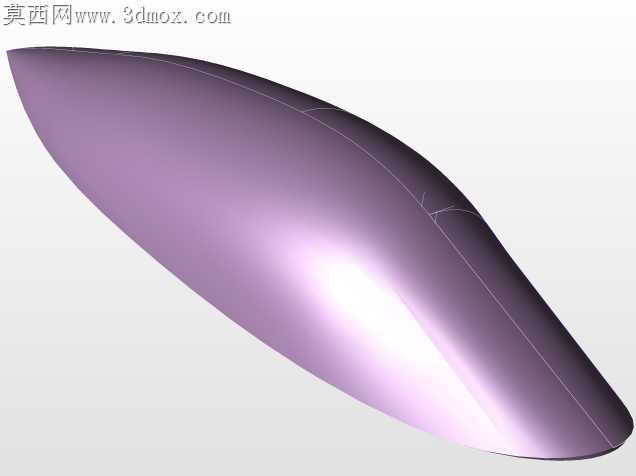

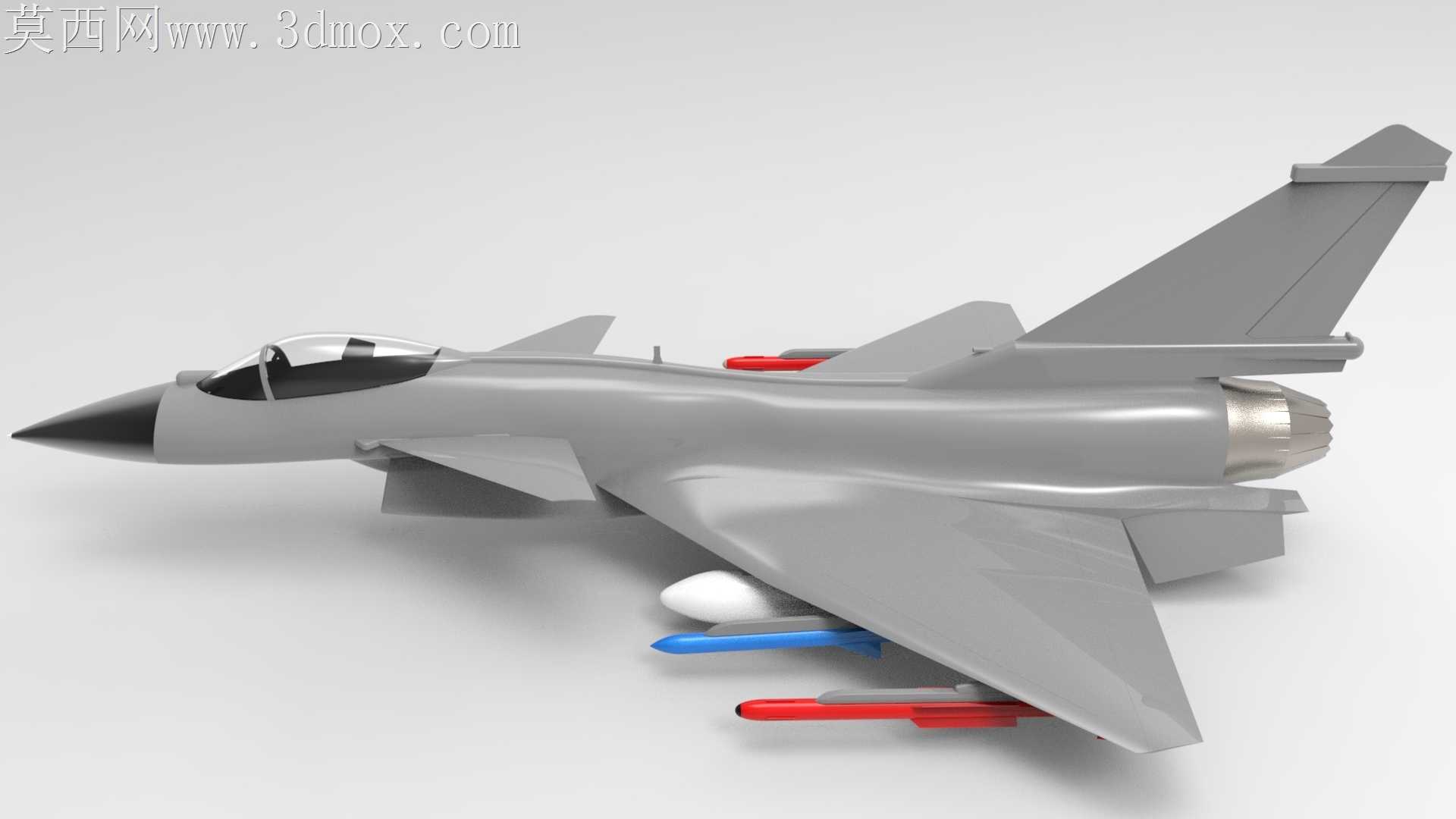

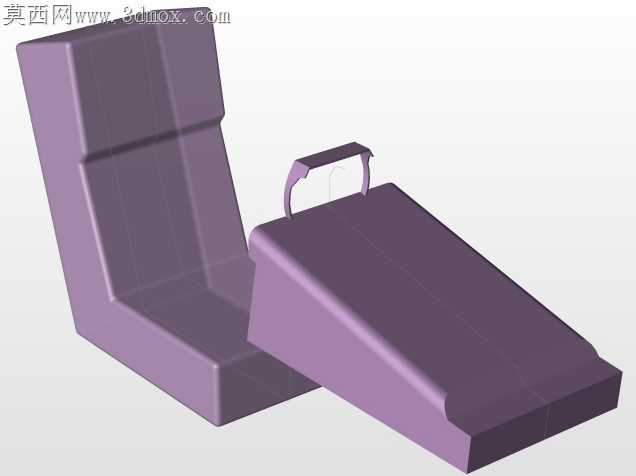

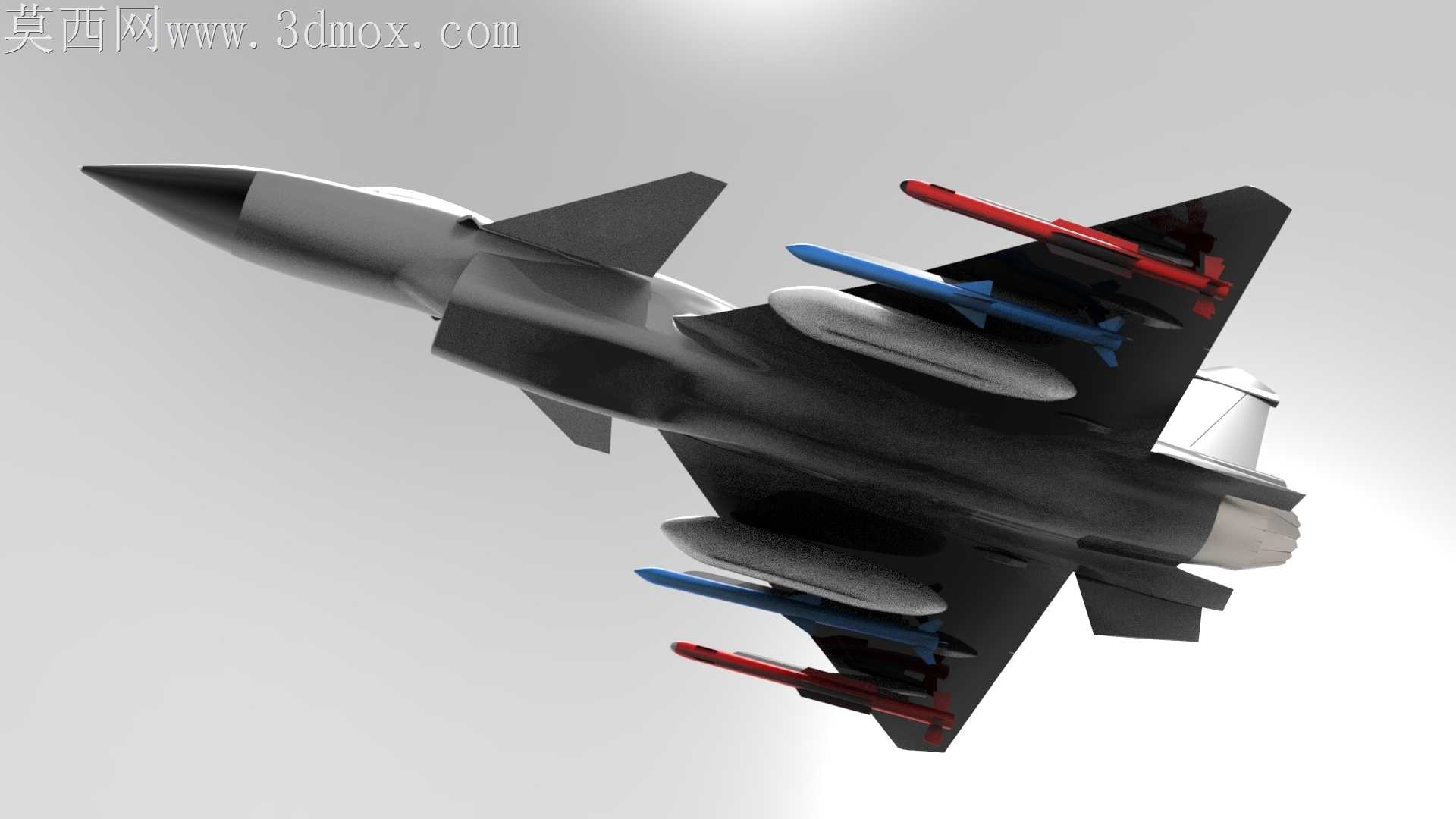

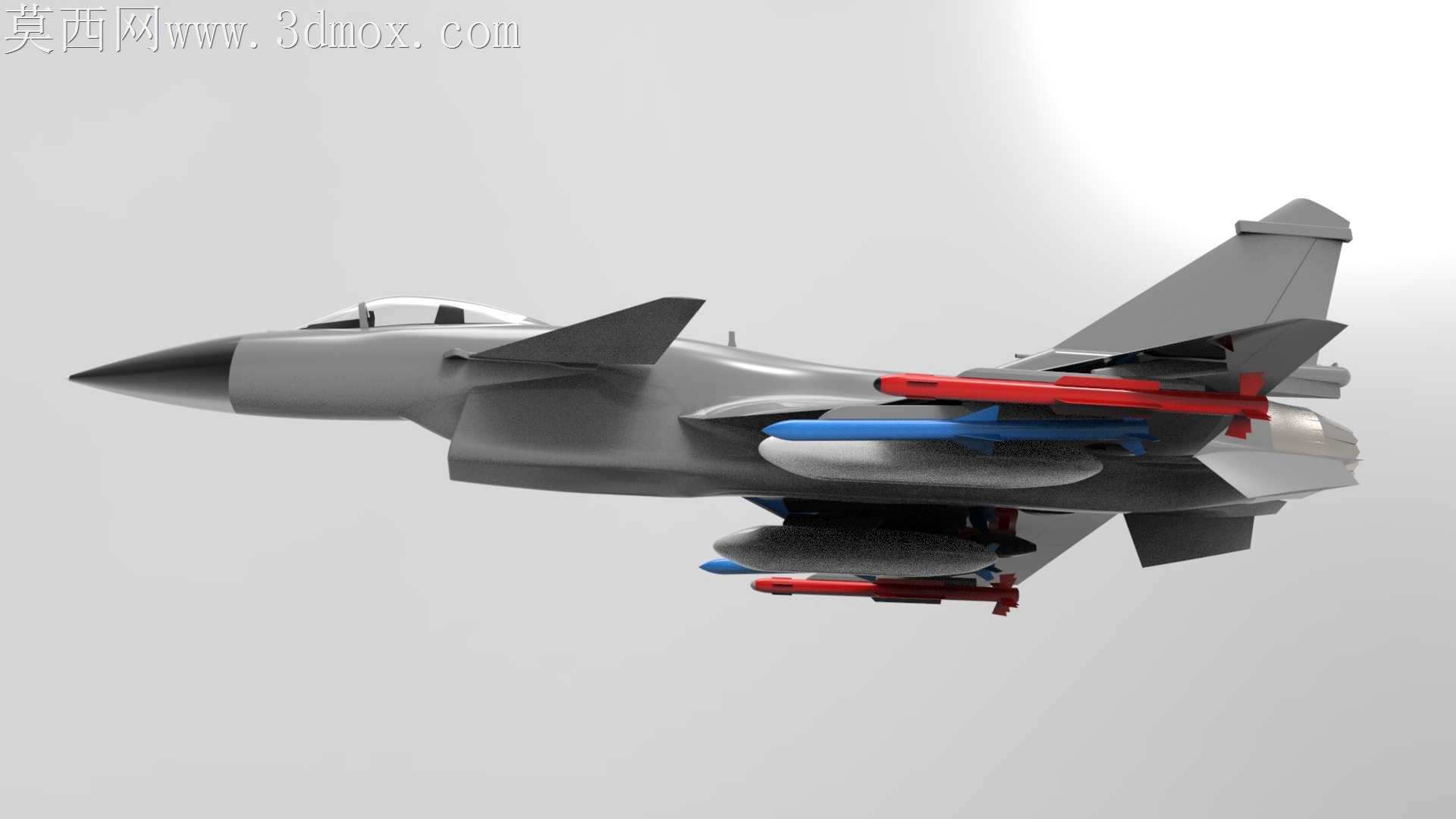

航空装备曲面加工对蒙皮接缝的公差要求常年卡在0.02mm以内，稍有偏差就会在高速飞行时引发额外的气动阻力，甚至在跨音速阶段诱发局部紊流，这也是这类战机三维造型最容易脱离工程实际的环节。机头雷达罩的圆锥曲面和机身主体的融合段，没有采用常规的放样一刀切处理，顺着鸭翼后方的气流走向微调了曲面的曲率过渡，避免加工时蒙皮拼接出现折线棱边，实际铣削蒙皮毛料的时候，能减少三次走刀的补正工序，降低薄壁铝件的加工变形概率。机身下方的副油箱挂点、PL10与PL12导弹的挂架接口，没有做简化的一体成型处理，每处挂耳的卡槽深度、定位销的凸台尺寸都预留了装配间隙，不会出现实际装配时挂架卡滞、无法锁定的问题，地勤挂载作业时的操作空间也在造型阶段做了避让，不会出现工具无法伸入拧紧紧固件的情况。垂尾和机身的连接段做了局部的加厚补强造型，对应实际机型里的承力隔框位置，不会像很多简化模型那样把垂尾做成薄片状，既不符合真实的结构受力逻辑，做风洞仿真验证的时候也会出现应力集中的失真数据。座舱盖的曲面弧度顺着飞行员的坐姿视野做了微调，没有为了外观流畅过度压低座舱高度，既还原了真实机型的视野范围，也给后续做座舱内部细节预留了足够的装配空间，不会出现座舱盖和弹射座椅干涉的问题。机翼前缘的翼刀、机尾的尾喷口收敛片，每一片的偏转角度都对应真实的停机状态参数，没有做统一角度的阵列复制，后续做渲染出图或者实训演示的时候，能更贴近真实的地面停放状态，不会出现细节失真的违和感。机身表面的铆钉线没有做满铺的装饰性处理，只在承力结构的对应位置做了凹陷造型，既还原了真实战机的蒙皮固定逻辑，也避免了过多细碎特征拖慢数控加工编程的运算速度，后续如果要做缩比模型的3D打印，也能减少支撑拆除后的打磨工作量，不会因为细小的铆钉凹槽残留过多支撑痕迹。
