小户型空间拓展用折叠壁挂休息床结构

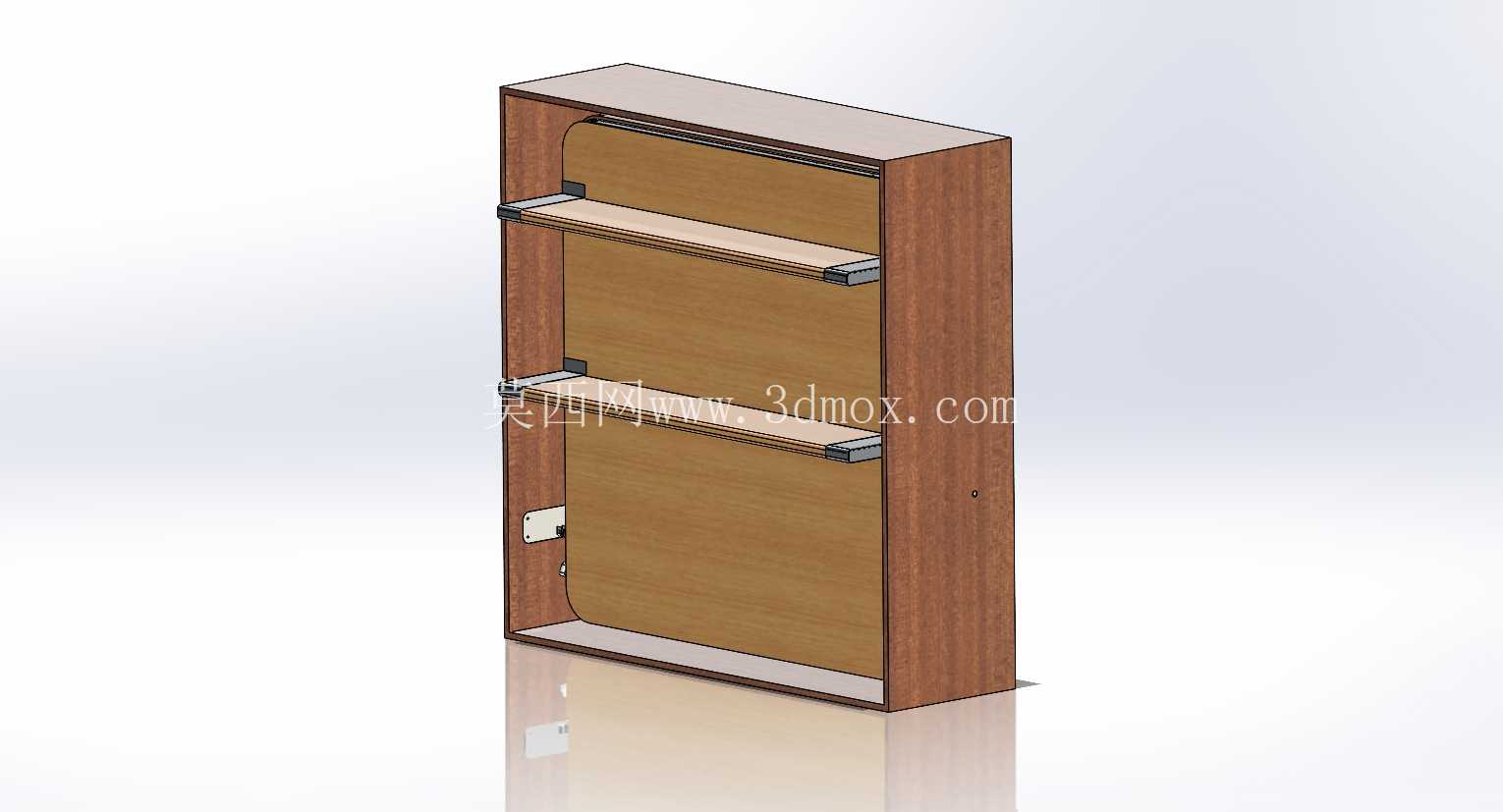

做这类折叠壁挂床的结构设计，最先要锚定的是安装场景的边界条件，这类产品核心适配的是城市小户型公寓、SOHO办公空间、多功能客房这类单空间面积不足15㎡，需要在同一区域实现起居、睡眠、办公多场景切换的使用环境，不能按照常规固定床的设计逻辑来做。首先要考虑的是安装基面的载荷要求，壁挂结构的所有受力最终都要传导到建筑墙体上，设计时默认匹配200mm厚度以上的实心承重墙或者加固后的轻钢龙骨隔墙，整套床体收拢状态下的外凸厚度控制在320mm以内，不会占用过多墙面通行空间，展开后床面的有效使用宽度为1200mm，长度为2000mm，匹配常规单人床垫的尺寸规格，床面距离地面的高度为450mm，和常规座椅的坐高保持一致，日常收拢状态下，外露的床架部分可以搭配软包作为卡座靠背使用，不需要额外加装遮挡柜体。

从功能实现逻辑来看，整套结构的核心是两侧的隐藏式气弹簧助力铰链，这部分的选型直接决定了产品的使用体验，设计时选用的是额定支撑力800N的可控气弹簧，在床体展开和收拢的全行程范围内都能提供均匀的助力，即便是力气较小的使用者也能单手完成床体的收放操作，不会出现突然下坠或者抬升费力的情况。床架主体采用18mm厚度的多层实木板作为基材，边缘做全封边处理，承重框架内部加装20*40mm规格的矩形钢管作为加强筋，静态承重可以达到300kg以上，满足日常使用的载荷要求，不会出现长期使用后床板变形的问题。床体和墙面连接的固定座采用6mm厚度的冷轧钢板冲压成型，每个固定座配置4个M10的膨胀螺栓与墙体连接，整套固定结构的抗剪切力经过校核，完全可以覆盖床体展开后的全部动静态载荷。

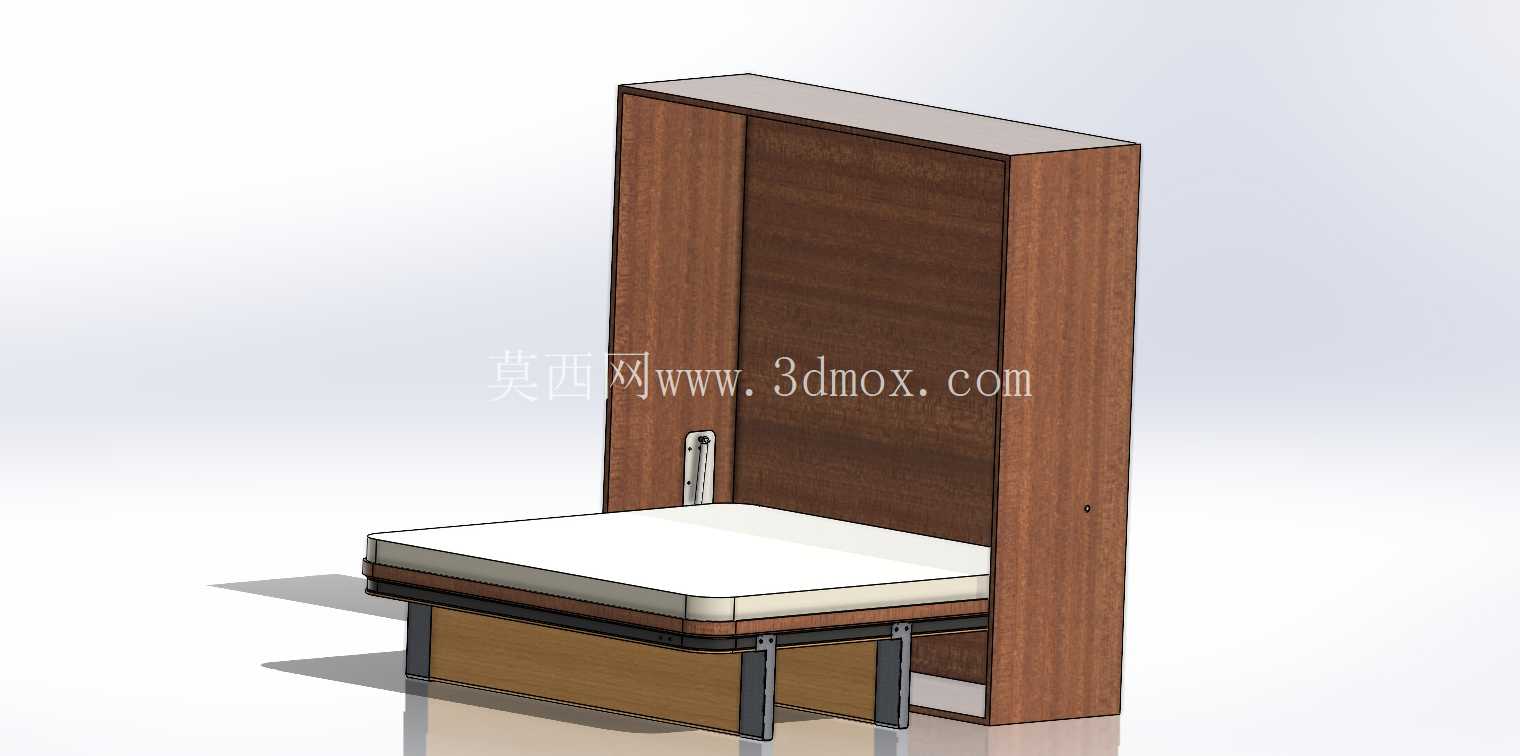

设计过程中特意规避了传统隐形床容易出现的夹手、异响问题，在床架和固定柜体的衔接缝隙处加装了全长的硅胶密封条，一方面可以减少收放过程中的金属碰撞异响，另一方面可以在缝隙处形成软防护，避免操作时手指误入缝隙被夹伤。床体收拢后的锁定结构采用隐藏式弹簧插销，不需要额外加装外露的锁具，插销的触发位置设置在床架侧面，操作时不需要弯腰探身，站在床体侧面就可以完成解锁操作。床架下方配置了两个可折叠的金属支撑腿，当床体展开到水平位置时，支撑腿会在重力作用下自动落下接触地面，不需要手动掰动调整，支撑腿底部加装了防滑橡胶垫，既可以避免刮花地面材质，也能增加接触摩擦力，提升床体展开后的稳定性，不会出现使用过程中床架晃动的问题。

考虑到日常使用的便利性，床架靠近墙面的一侧预留了50mm的间隙，可以容纳常规厚度的床垫和床品，收拢时不需要将床垫、被褥全部取下，只需要将枕头等突出物品拿开就可以直接将床体推起锁定，大幅降低了日常收放的操作成本。外露的木质饰面可以根据安装空间的装修风格更换不同的材质和颜色，不需要改动主体承重结构，适配性更强。整套结构的所有连接五金件都做了镀锌防锈处理，即便是在南方潮湿的室内环境下长期使用，也不会出现五金件锈蚀导致的操作卡滞问题。在三维建模阶段，所有的运动部件都做了全行程的干涉检查，确认气弹簧、支撑腿、床架、固定背板之间在收放全流程中都不会出现运动干涉，装配公差控制在±0.5mm以内，既不会因为间隙过大导致结构晃动，也不会因为间隙过小出现装配卡滞的问题。
