家具柜门缓冲阻尼铰链结构设计

作为常年对接家具结构落地的机械设计人员，这类阻尼缓冲铰链是板式家具、定制柜体装配环节里最核心的连接功能件之一，日常接触的应用场景覆盖民用住宅的衣柜、橱柜、书柜开合结构，办公场景的文件柜、储物柜柜门连接，甚至部分商用展柜的活动门装配也会用到同结构的五金件，其核心作用是实现柜门与柜体的转动连接，同时通过内置的阻尼结构抵消柜门关闭时的冲击力，避免柜门闭合瞬间产生碰撞噪音、夹手风险，也能减少长期碰撞带来的柜体板件封边脱落、柜门错位问题。

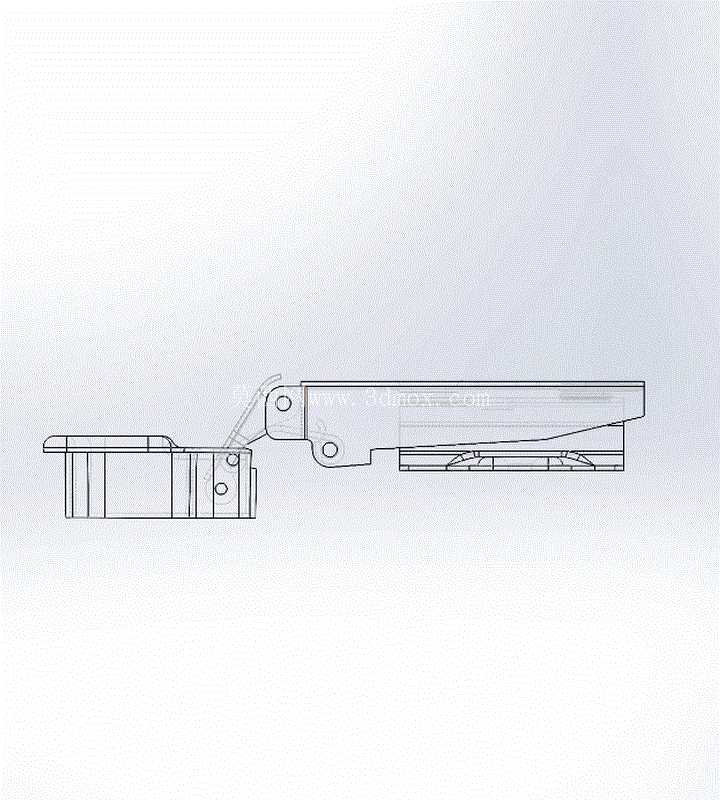

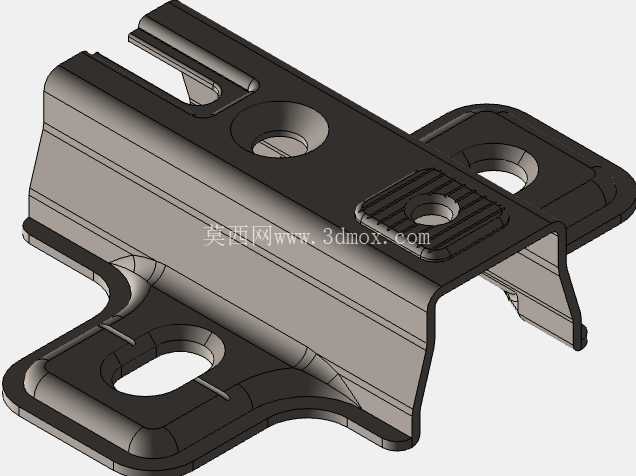

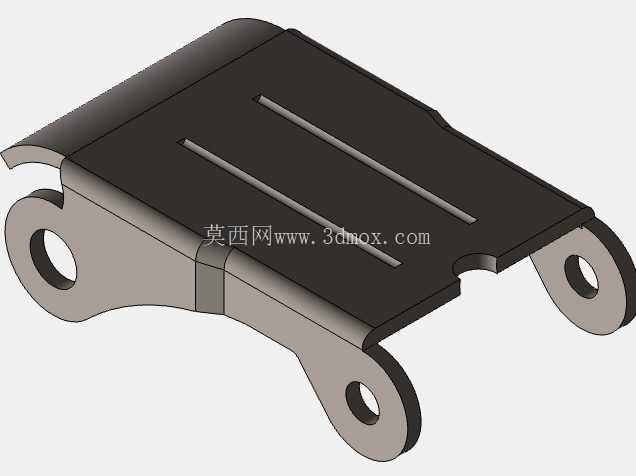

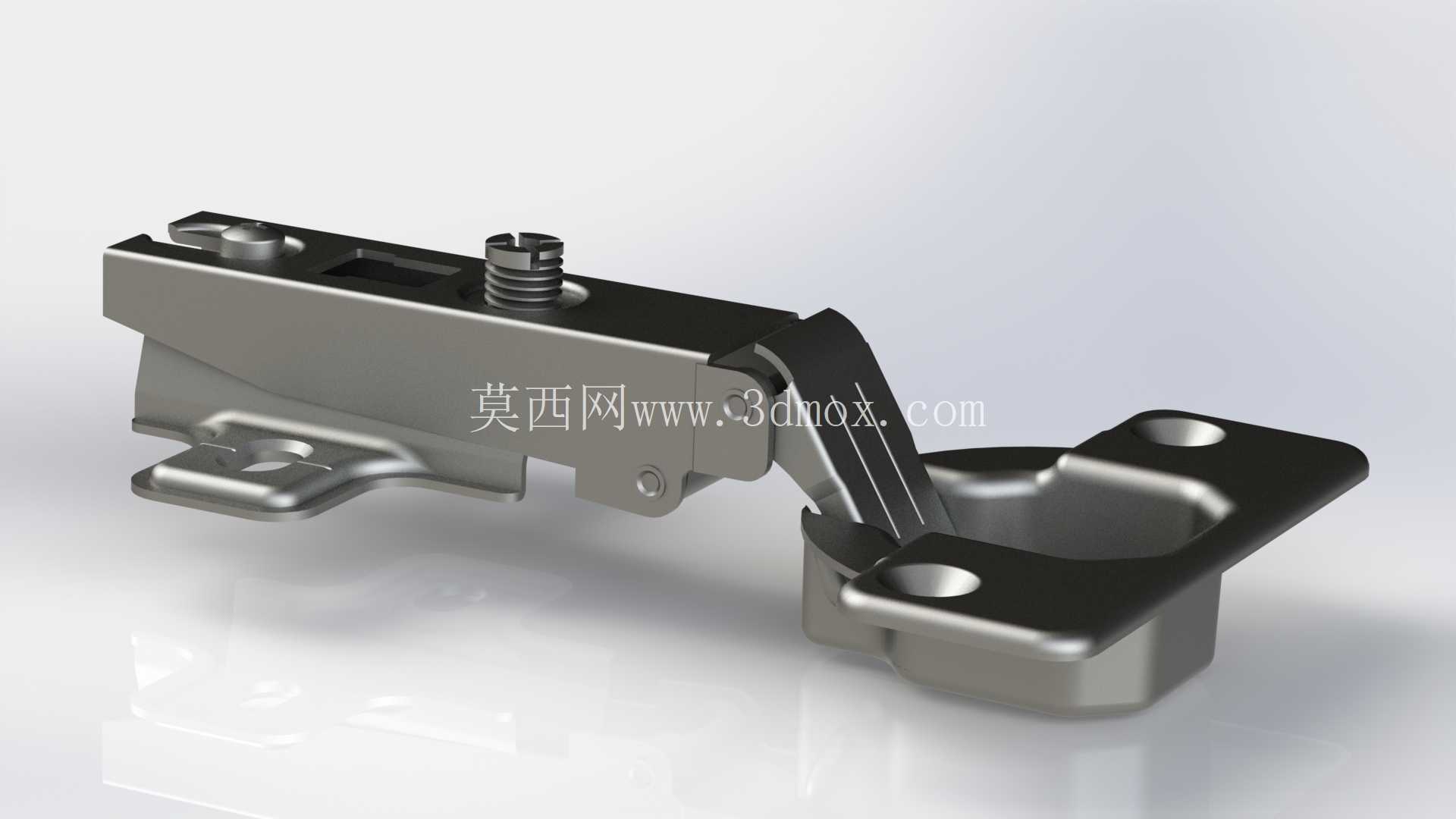

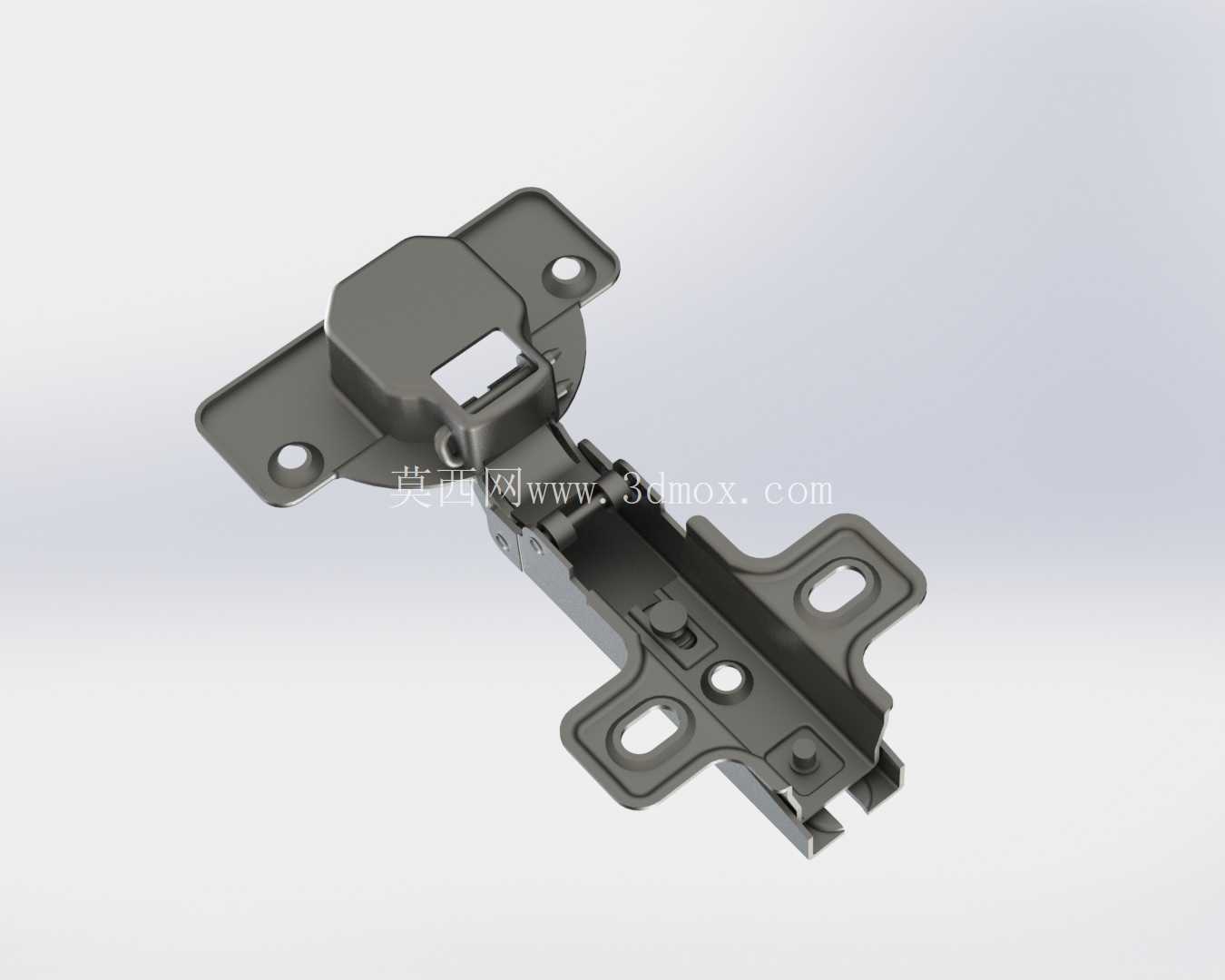

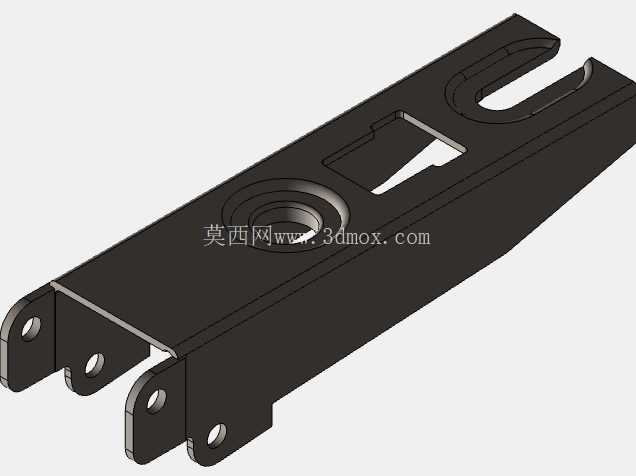

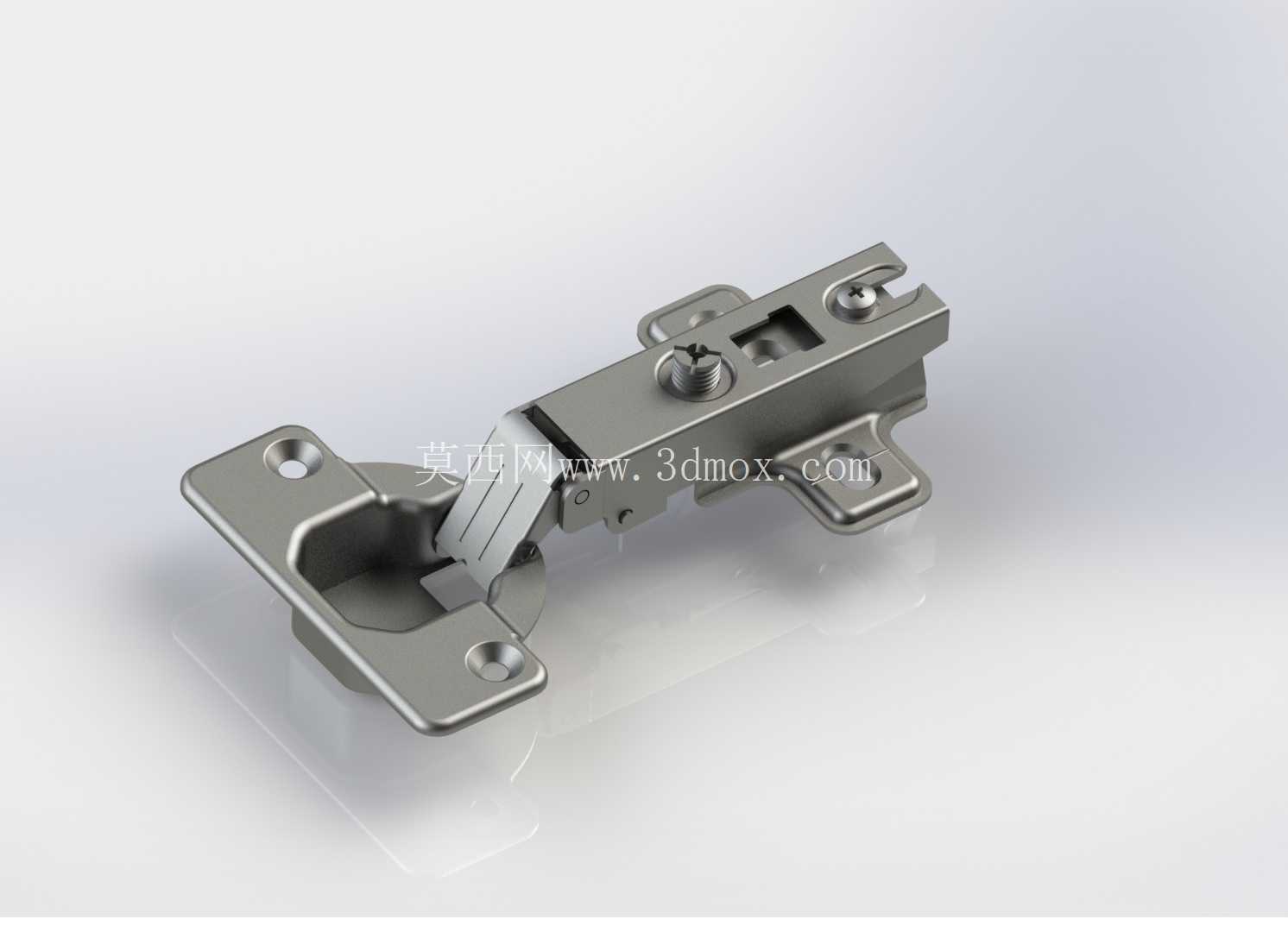

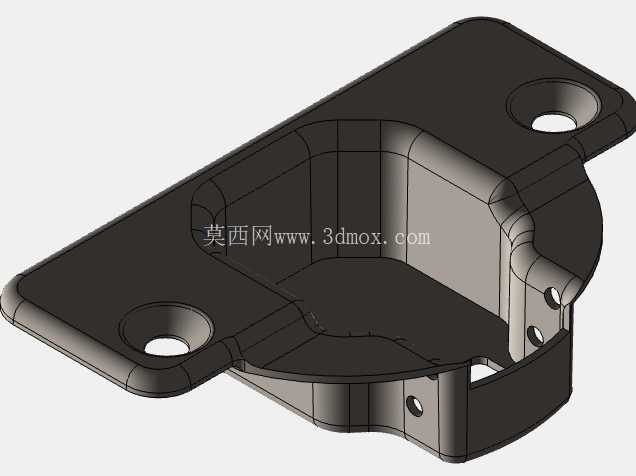

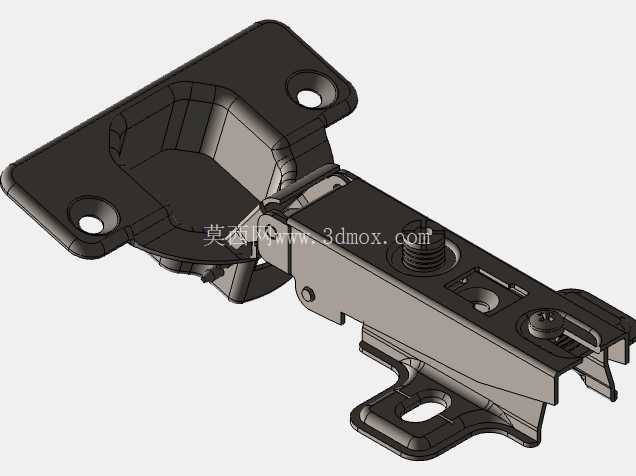

从实际功能特性来看，这款铰链采用两段式铰接结构，底座部分通过两个预留的安装孔固定在柜体侧板内侧，活动臂端通过对应的安装孔与柜门背面连接，中间的铰接转轴处集成了阻尼缓冲组件，当柜门关闭到距离闭合位置15度左右的角度区间时，阻尼结构开始介入，提供均匀的缓阻作用力，让柜门从自由转动状态平稳过渡到完全闭合，不会出现快速撞击的情况。结构上做了快装卡扣设计，安装时不需要将整个铰链拆解，只需要对准底座卡位按压即可完成柜门与底座的连接，后期柜门出现前后、上下错位时，也可以通过底座上的调节螺丝进行毫米级的位置微调，不需要重新打孔固定，能大幅降低现场安装的调试难度。

设计过程中首先要匹配常规板式家具的安装边界，目前通用的16-18mm厚度柜体板、柜门是民用家具的主流规格，所以铰链底座的固定孔位间距、活动臂的安装孔位都按照行业通用的孔距标准设置，确保可以直接适配市面上多数定制家具的预打孔位，不需要现场二次改孔。转动副的间隙控制是设计的核心要点，间隙过大会导致柜门安装后出现晃动，长期使用磨损后间隙进一步扩大会出现柜门下垂、闭合不严的问题；间隙过小则会导致转动阻力过大，柜门开合卡顿，甚至出现阻尼结构提前磨损失效的情况，所以在建模阶段就对铰接轴的配合公差做了反复校核，预留了合理的磨损余量，同时在转动接触面做了减摩结构设计，降低长期开合的磨损速率。

外形尺寸方面，这款铰链闭合状态下总长度为110mm，底座宽度为32mm，活动臂安装端宽度为35mm，安装后突出柜体板的厚度为12mm，适配柜门与柜体之间的盖位覆盖范围从全盖（直臂）、半盖（中弯）到内嵌（大弯）可以通过更换对应弯度的臂身实现，安装时底座距离柜体板前沿的预留距离为3-5mm，这个边界尺寸是经过大量实际安装验证的，既不会因为距离太近导致柜门关闭时与侧板摩擦，也不会因为距离太远导致柜门闭合后缝隙过大影响美观。材质上主体采用冷轧钢冲压成型，表面做镀镍防锈处理，阻尼组件采用高密度阻尼油搭配尼龙缓冲结构，确保在-10℃到50℃的常规使用环境下，阻尼力不会出现明显的衰减，正常家用场景下可以满足数万次的开合寿命要求。

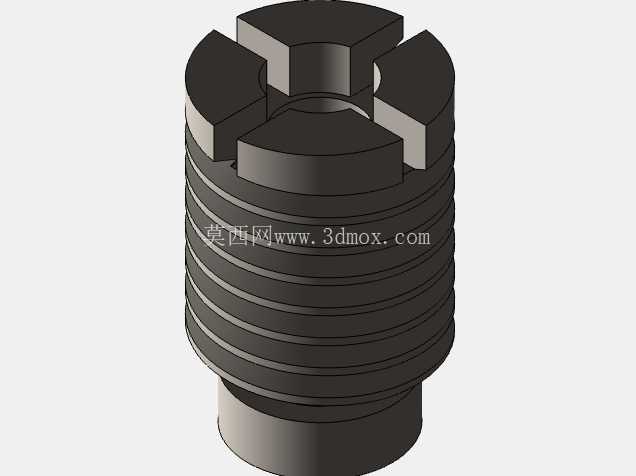

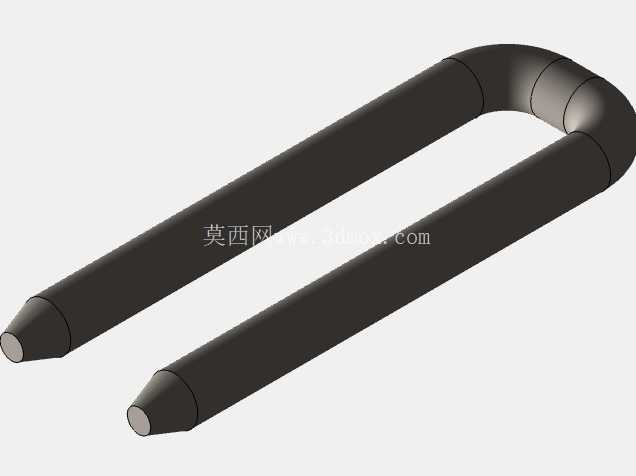

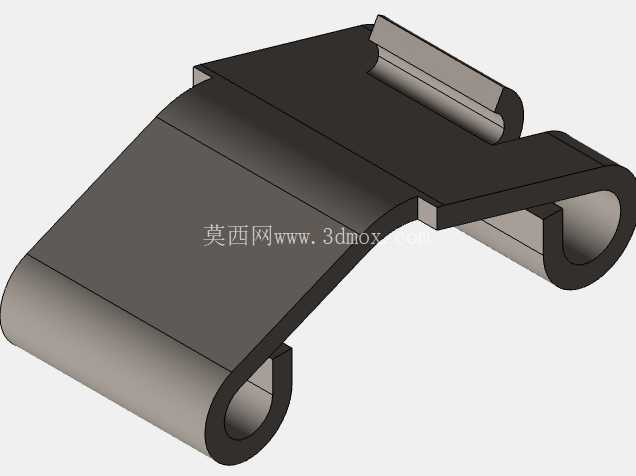

在建模过程中，所有的冲压折弯角度、孔位位置都严格按照五金冲压的工艺要求设置，避免出现无法脱模、折弯开裂的工艺问题，铰接处的转轴采用铆接结构设计，装配时通过压铆将转轴与臂身固定，不需要额外的紧固件，既可以提升装配效率，也能避免长期使用后紧固件松动导致的结构失效。另外考虑到不同用户的安装需求，安装孔位既适配自攻螺丝直接固定的安装方式，也预留了适配膨胀螺母的安装空间，对于密度较低的颗粒板、密度板材质的柜体，使用膨胀螺母可以大幅提升固定强度，避免长期开合导致螺丝松动脱落。
