宜家平板家具凸轮锁紧连接螺母结构

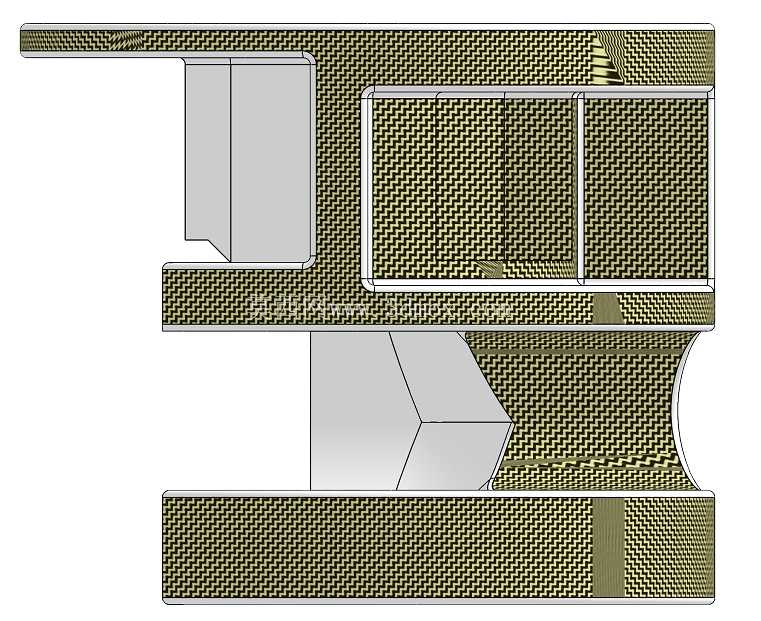

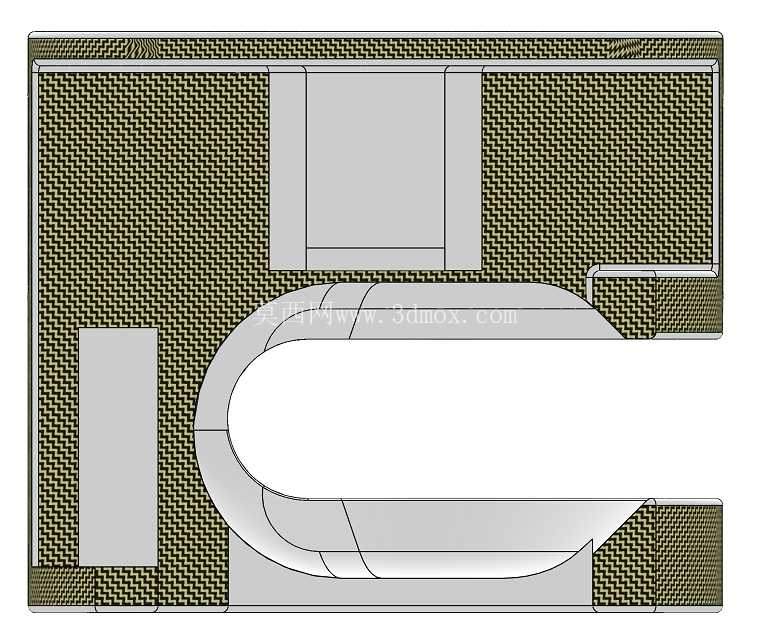

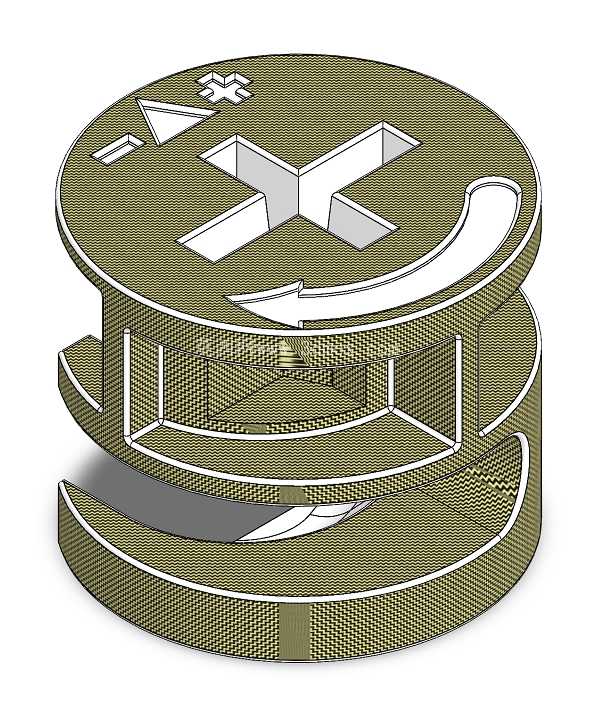

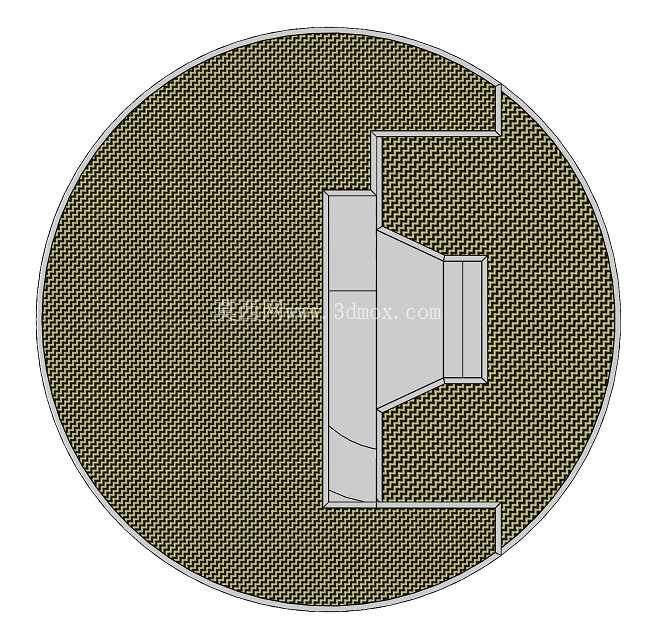

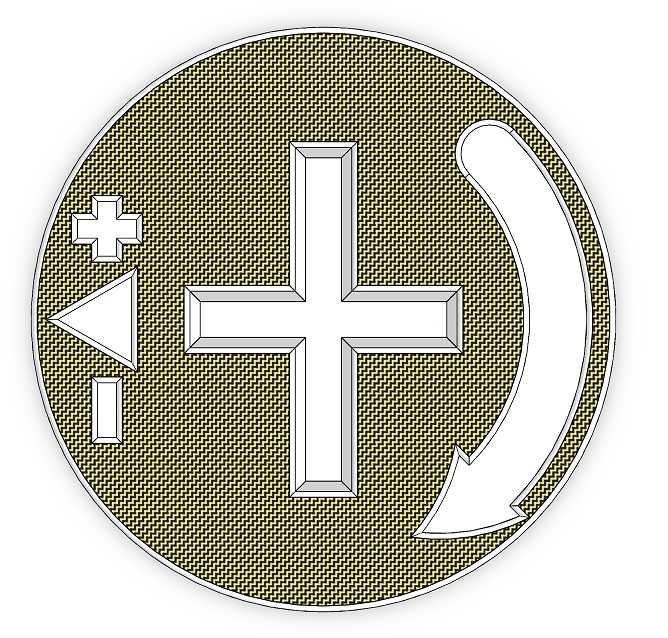

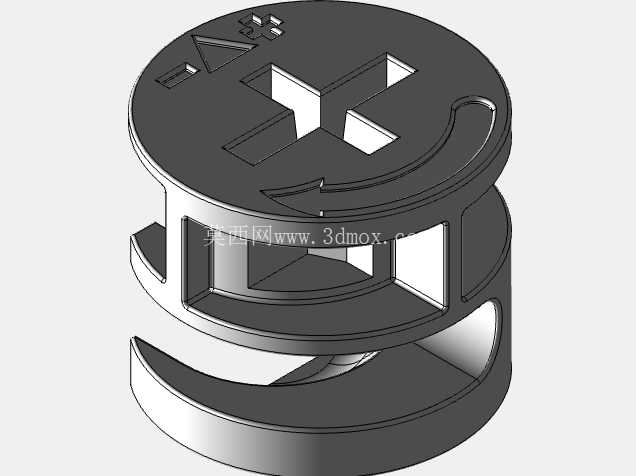

做过平板包装家具结构设计的工程师都清楚，这类快装连接件的精度直接决定了终端用户的装配体验，以及家具长期使用的结构稳定性，这款凸轮锁紧螺母正是针对平板家具的无工具快装需求开发的核心连接部件。日常接触的平板包装家具，从衣柜、书柜到各类置物架，都需要在板材出厂前完成预埋孔位加工，终端用户不需要额外准备专业打孔工具，仅靠配套的螺丝和锁紧件就能完成整机组装，这类连接件的核心诉求是操作门槛低、锁紧后无松动、拆装重复利用率高，同时要适配常见的16mm、18mm厚度的人造板材安装边界。从结构设计逻辑来看，这款螺母采用了偏心凸轮的锁紧原理，主体为圆盘式嵌入式结构，安装时需要预先在板材侧面加工对应直径的沉孔，将螺母整体嵌入孔位后，端面的十字槽可以配合普通十字螺丝刀完成旋转操作，当配套的连接螺杆插入螺母中心的通孔后，旋转螺母本体，内部的偏心凸轮结构就会勾住螺杆的卡槽，随着旋转角度增加，锁紧力逐步提升，最终将两块垂直拼接的板材牢牢拉紧，避免出现拼接缝隙。在实际应用场景中，这类连接件广泛替代了传统的三合一连接件的部分功能，相比普通的偏心轮，这款螺母的集成度更高，不需要额外搭配预埋螺母，自身的圆盘结构直接嵌入板材即可完成固定，侧面的导向槽可以在螺杆插入时自动对位，即使用户没有装配经验，也能顺利完成螺杆对接，不会出现对位偏差导致的孔位损坏。从安装边界尺寸来看，这款螺母的整体厚度适配常规家具板材的厚度范围，嵌入板材后端面与板材表面齐平，不会出现凸起影响外观，端面的箭头标识可以直观提示用户锁紧方向，当箭头指向螺杆插入方向时为解锁状态，旋转180度后即可完成锁紧，这种可视化的操作提示能大幅降低用户的装配错误率。在结构细节处理上，螺母内部的凸轮接触面做了圆弧过渡处理，避免锁紧时应力集中导致螺杆卡槽磨损，同时凸轮的锁紧行程经过精确计算，既保证足够的拉紧行程抵消板材的加工公差，又不会因为行程过大导致旋转力矩过大，普通用户用普通螺丝刀就能轻松完成锁紧，不需要施加过大的力气。很多人在设计这类快装件时容易忽略重复拆装的损耗问题，这款螺母的凸轮接触面采用了等强度的轮廓设计，多次反复拆装后也不会出现锁紧力下降的问题，同时螺母本体的加强筋结构分布在受力集中的凸轮根部，避免锁紧时出现本体开裂的情况，即使是密度不高的刨花板材质，嵌入安装后也能分散锁紧时的应力，不会出现板材孔位撑裂的问题。在实际选型匹配时，只需要根据配套螺杆的直径选择对应规格的螺母，按照推荐的沉孔深度和直径加工板材孔位即可，不需要额外设计固定结构，螺母外圆的防滑纹路可以在嵌入孔位后产生足够的摩擦力，避免旋转锁紧时螺母跟转，不需要额外涂胶固定，方便后续的拆装维护。这类连接件的出现，本质上是为了适配平板家具的扁平化包装需求，所有连接部件都可以预先嵌入板材对应的孔位中，包装时整包板材完全平整，不会有凸起的部件占用包装空间，大幅降低运输过程中的体积占用，同时减少运输过程中部件磕碰损坏的概率。从建模实现的角度来看，这款螺母的所有曲面和结构都做了工艺适配，所有棱角都做了最小半径的倒角处理，既满足注塑成型的脱模要求，又不会因为倒角过大影响安装精度，内部的凸轮轮廓采用参数化建模，可以根据不同的锁紧力需求快速调整偏心距，适配不同厚度、不同材质的家具板材连接需求。
