镂空多边形环形艺术指环结构设计

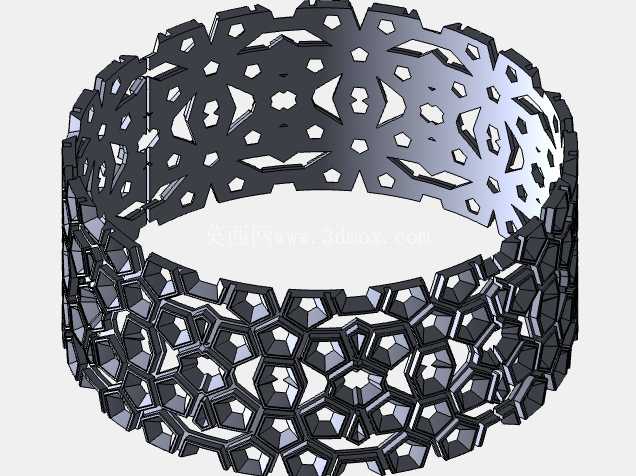

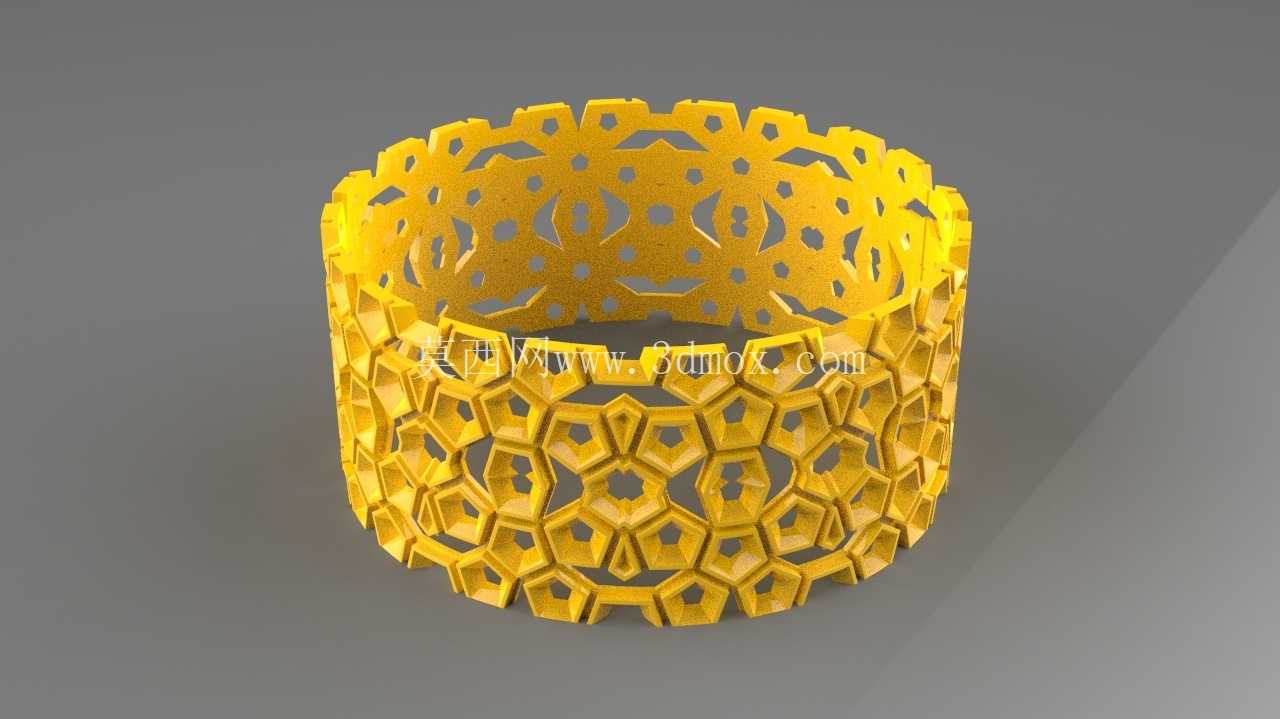

这款环形镂空构件的设计，最初是面向光固化3D打印的饰品类应用场景做的结构验证，日常接触到的定制化首饰、艺术装饰指环类产品，很多都需要这类兼顾视觉效果与打印可行性的结构方案。从实际使用场景来看，这类构件作为佩戴类饰品时，需要平衡结构强度、佩戴贴合度与视觉通透感，不能为了做镂空效果牺牲佩戴的舒适度，也不能因为结构过于致密导致打印过程中出现残留树脂难以清理的问题。设计过程中首先确定的是环形的基础曲率，整体采用正圆环形的基础轮廓，内径匹配常规成人指围的适配范围，壁厚控制在1.2mm到1.8mm之间，既保证佩戴时不会因为壁厚过薄出现受力断裂，也不会因为壁厚过大导致成品笨重、佩戴异物感强。外表面的镂空纹样采用重复的多边形单元做阵列排布，每个多边形单元的边都做了0.3mm的圆角过渡，避免尖锐棱角在佩戴时刮蹭皮肤，同时也能减少3D打印过程中应力集中导致的翘曲变形问题。纹样排布上采用了三层递进的镂空结构，最靠近内环的一层是尺寸较小的正六边形开孔，中间层是菱形与六边形组合的过渡纹样，最外层是带尖角的多边形轮廓，三层纹样在环形曲面上做连续的无缝拼接，保证整个环体360度方向上的视觉效果统一，没有拼接断层。从安装与适配的边界来看，这款环形构件的轴向宽度控制在8mm，属于中等宽度的指环尺寸，佩戴时不会过度遮挡指节，适配日常佩戴的场景；所有镂空开孔的最小尺寸不小于1mm，保证光固化打印时支撑结构可以顺利拆除，不会出现孔道被残留支撑堵塞的问题，同时也能减少打印后处理的工作量。结构受力方面，对环形整体做了径向受力的仿真验证，在常规佩戴可能出现的挤压、磕碰工况下，镂空的筋位结构可以分散受力，不会出现单根筋位断裂导致整个环体解体的问题；每个多边形单元的连接筋宽度统一为0.8mm，既保证了结构的连续性，也让整个环体的重量控制在3g以内，佩戴时没有明显的负重感。从打印适配的角度来说，这款结构不需要添加过多的内部支撑，仅在环形底部与打印平台接触的位置添加少量易拆除的树状支撑即可，打印完成后经过简单的去支撑、打磨、抛光工序就可以得到成品，也可以根据需求做镀金、染色等后处理，适配不同的饰品风格需求。这类镂空环形结构除了作为指环使用之外，也可以等比例放大后作为装饰灯罩、艺术摆件的外圈结构，只需要调整整体尺寸与壁厚参数，就可以适配不同的使用场景，结构本身的重复纹样具备很强的延展性，调整多边形单元的尺寸、数量就可以生成不同视觉效果的衍生结构。设计过程中特意规避了封闭的空腔结构，所有镂空位置都是贯通的，避免打印过程中出现树脂残留无法排出的问题，也让成品的清洁更加方便，长期佩戴不会有污垢积存的卫生隐患。环形的内外表面都做了顺滑的曲率过渡，没有突兀的台阶面，佩戴时与皮肤接触的位置触感顺滑，不会出现磨手的问题；纹样的深度与环体壁厚保持一致，没有做深浅不一的浮雕结构，保证整个环体的壁厚均匀，减少3D打印过程中因为固化收缩不一致导致的尺寸偏差。
