丽台Quadro P5000专业图形显卡外观结构

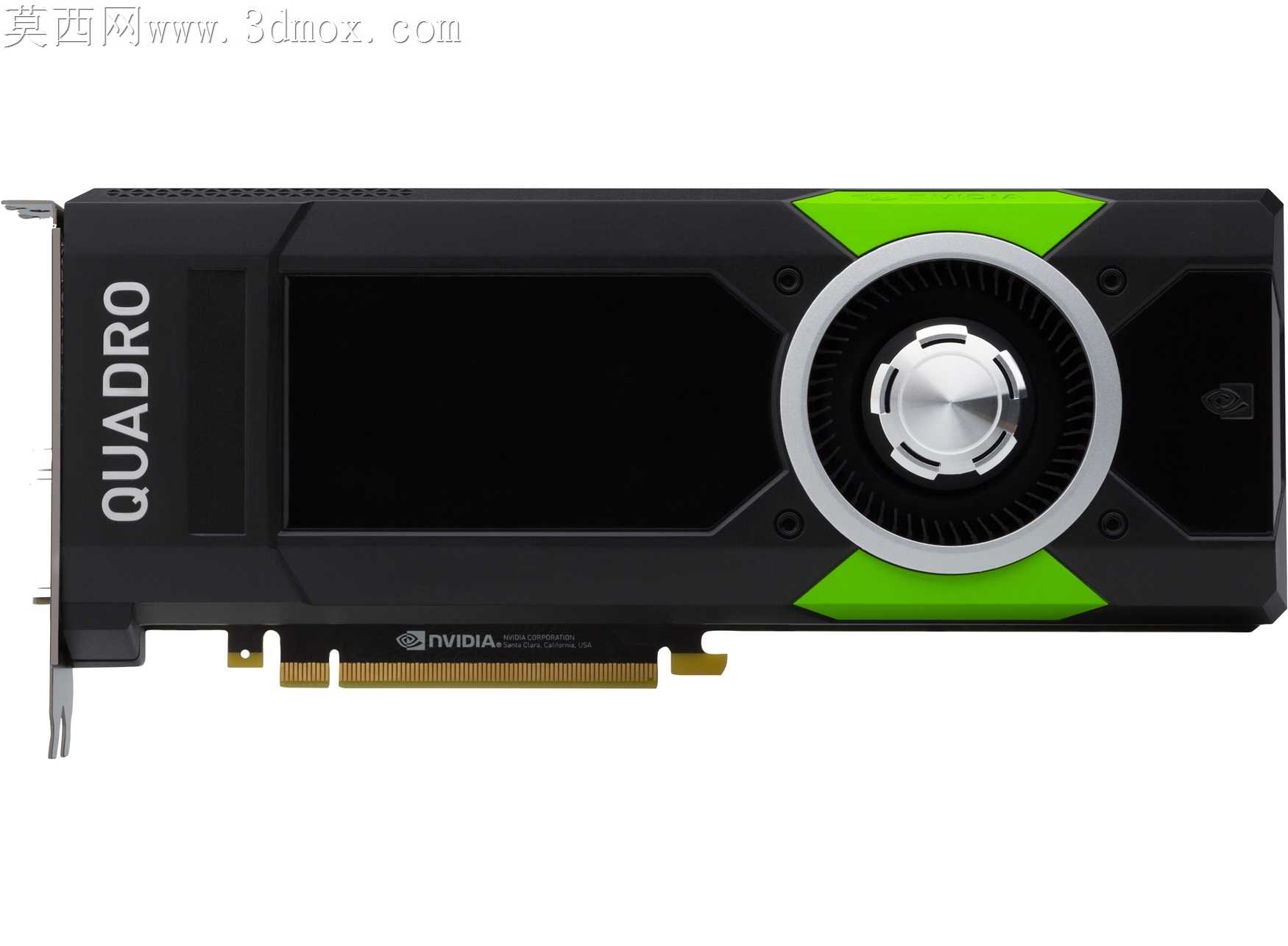

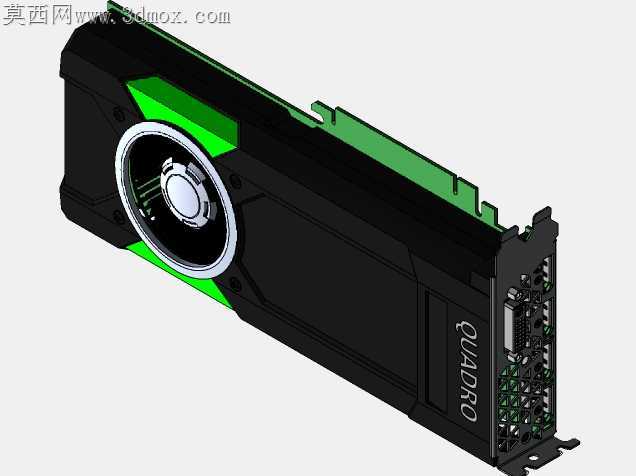

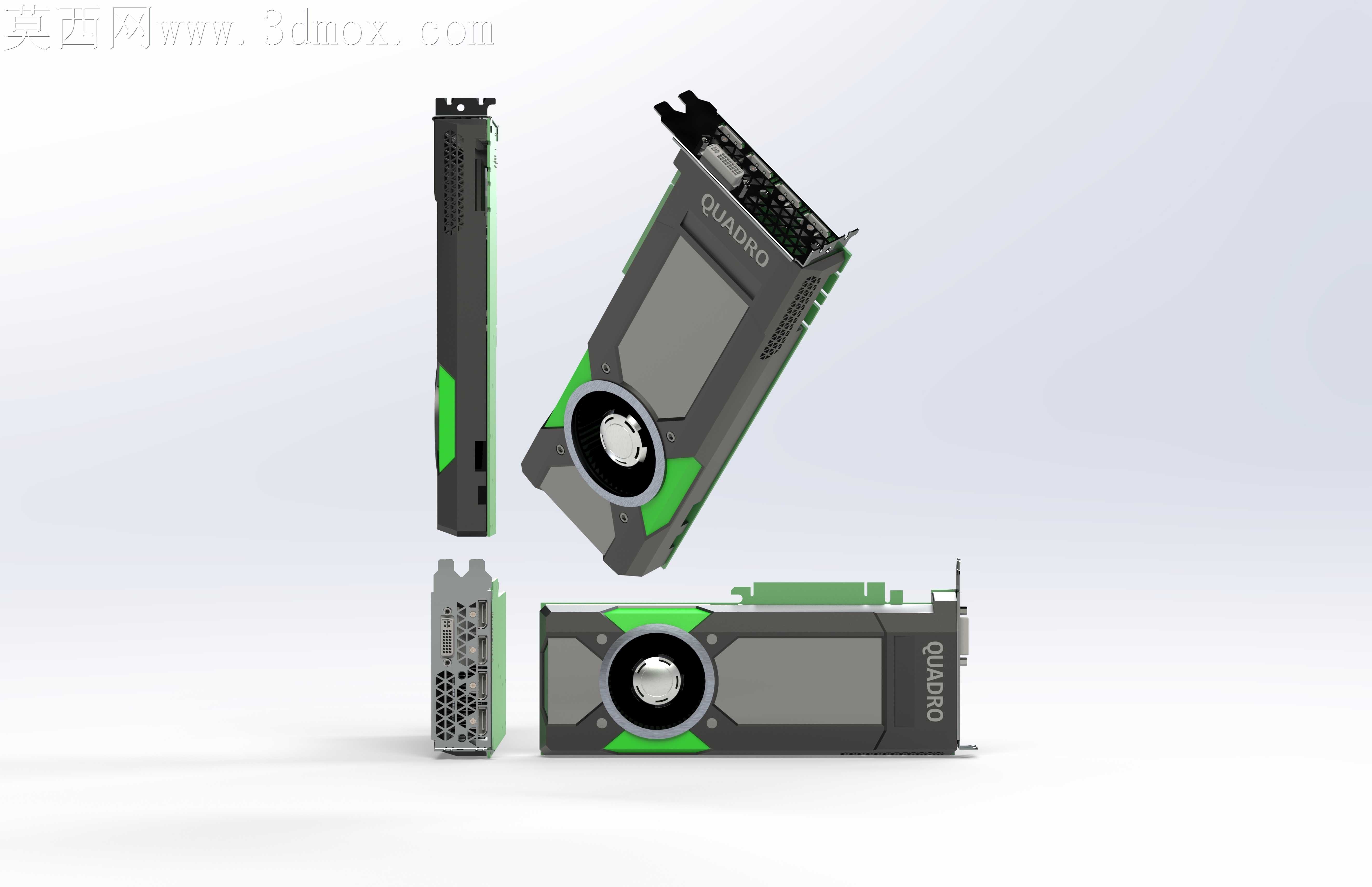

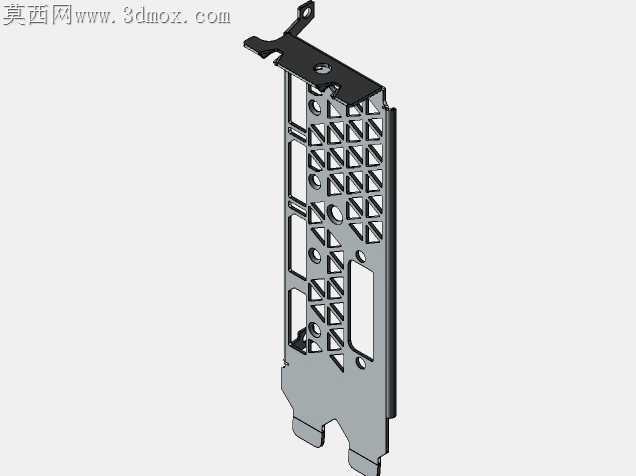

专业图形工作站显卡的加工适配，核心要平衡散热结构刚性、PCB板抗形变能力与金手指插拔寿命的矛盾，这款P5000的结构设计刚好踩中了量产加工里最容易出问题的几个节点。显卡尾部的PCIe固定挡片做了0.8mm厚度的冷轧钢折弯处理，折弯处预留了0.2mm的退刀槽，避免冲压加工时出现应力集中导致的挡片翘曲，要知道工作站机箱里显卡常年处于竖直安装状态，挡片翘曲0.1mm就会导致固定螺丝孔位偏移，强行拧螺丝会直接拉扯PCB板造成内层线路暗裂。

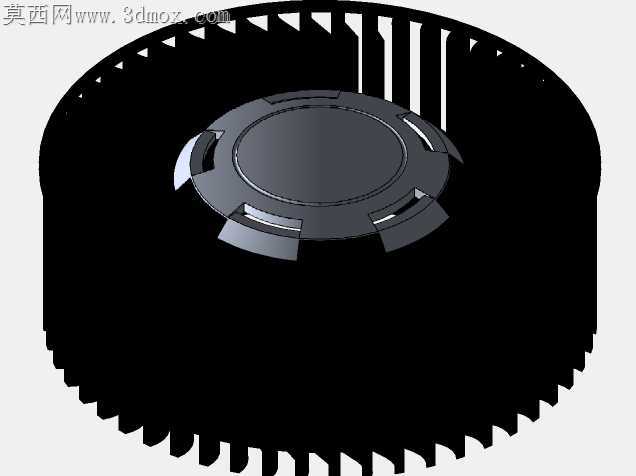

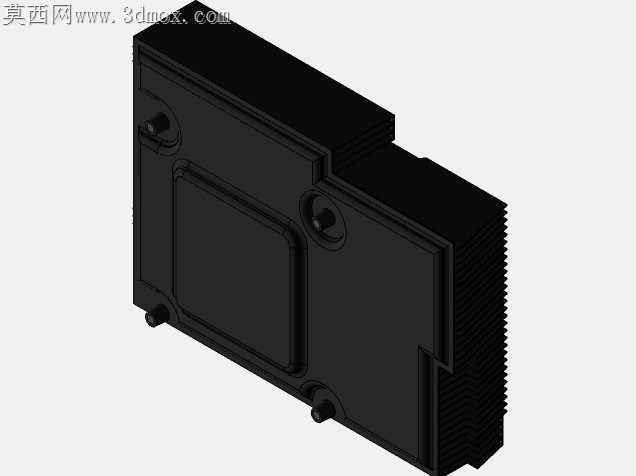

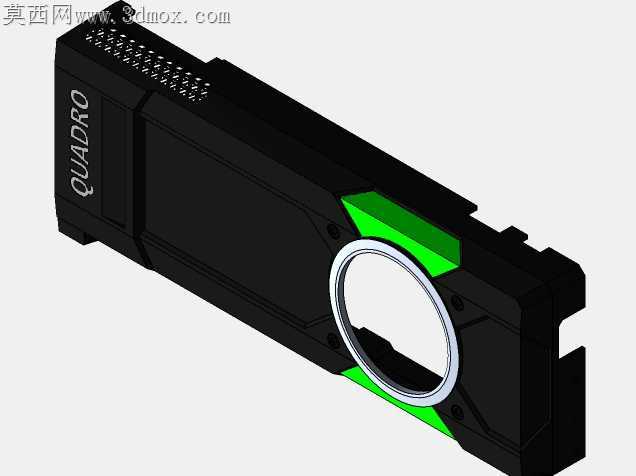

涡轮风扇的外罩和散热鳍片的扣合位做了错位卡钩设计，没有用常见的螺丝固定，卡钩的公差带控制在0.05mm以内，扣合后风扇外罩和鳍片之间不会出现共振缝隙，满负载运行时不会因为涡轮风压产生高频啸叫。鳍片采用穿FIN工艺，每一片散热鳍片的穿孔都做了翻边处理，翻边高度0.3mm，和热管接触的位置没有多余焊锡溢出，既保证了热管和鳍片的热传导效率，也避免了焊锡流到PCB板表面造成的元器件短路风险。

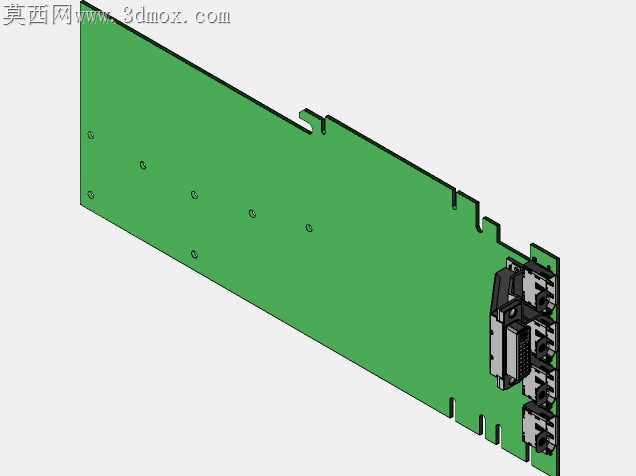

PCB板前端的金手指做了15u镀金处理，金手指边缘做了0.1mm的倒角，插拔时不会刮花主板PCIe插槽的接触弹片，金手指根部做了绿油覆盖加固，避免多次插拔后金手指从PCB板上剥落。显卡正面的装饰绿条采用PC+ABS材质注塑成型，和外壳的卡扣位做了0.1mm的间隙预留，避免高温环境下塑料件膨胀挤压外壳导致的外观形变，外壳表面采用细咬花处理，不会留下指纹痕迹，也能掩盖注塑时产生的轻微流痕。

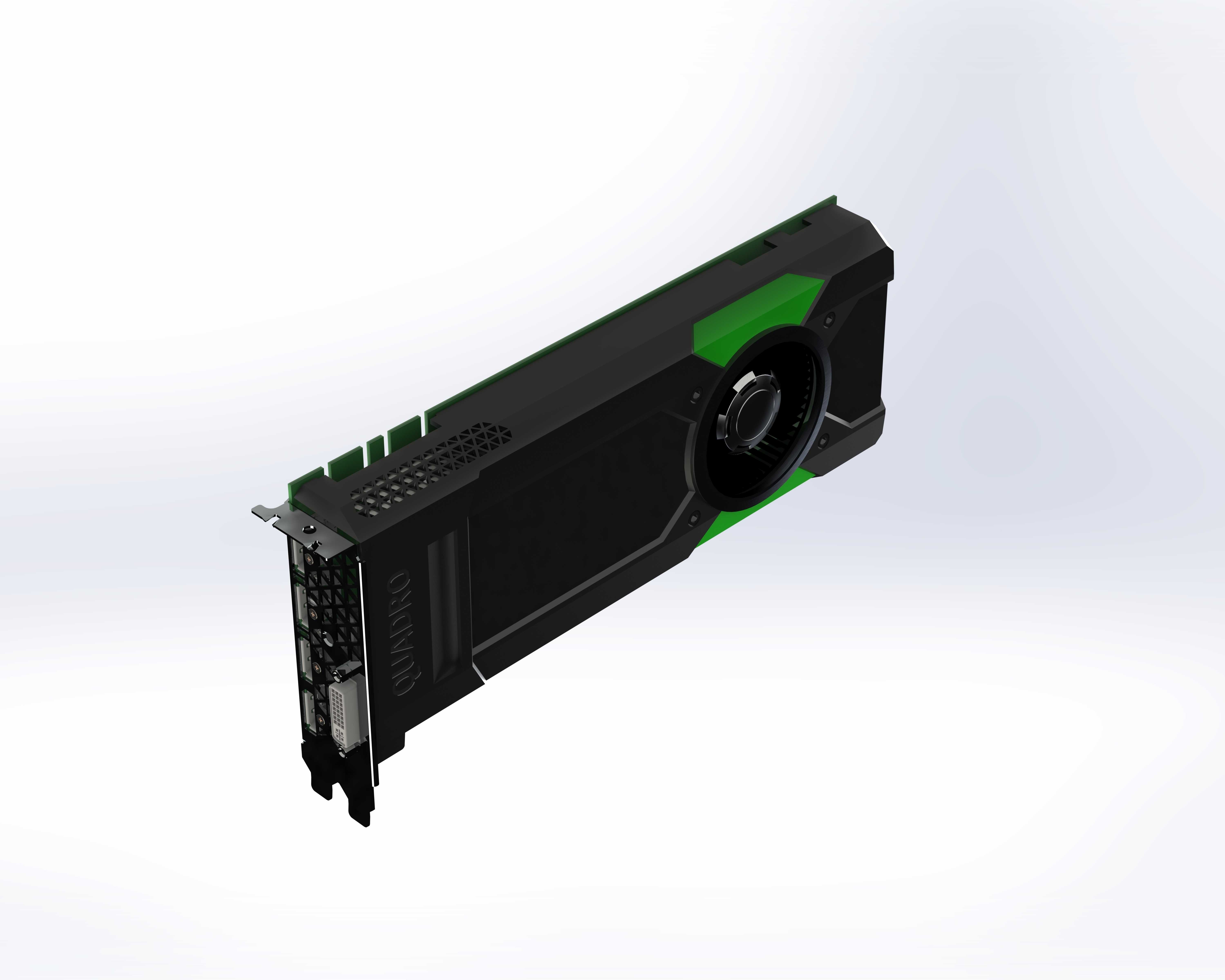

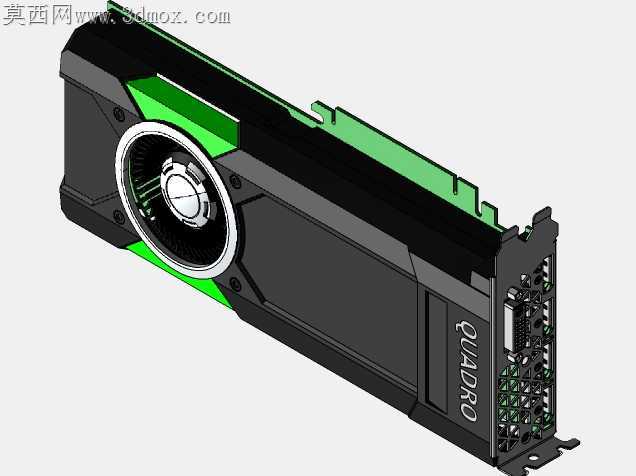

供电接口的位置做了凸起的塑料护圈，护圈高度比接口端子高1mm，插供电线时不会因为用力过猛把接口端子从PCB板上顶松，供电线路周围的电容都点了红胶固定，运输过程中的震动不会导致电容引脚脱焊。输出接口的挡片开孔精度控制在0.1mm以内，DP接口和DVI接口安装后和挡片开孔没有错位，插视频线时不会出现插头卡滞的问题，每个接口内部都做了金属屏蔽罩，避免GPU高频运行时的电磁干扰影响视频输出信号稳定性。

显卡背面的核心背板采用1.2mm厚的铝合金冲压成型，背板和PCB板之间预留了0.5mm的导热垫间隙，核心位置的背板做了凸起冲压，刚好贴合核心背面的电容，既可以辅助核心背面散热，也能防止PCB板因为散热器的压力发生弯曲，背板的固定螺丝采用相同扭力锁紧，每颗螺丝的扭力都控制在2kgf·cm，避免扭力过大压碎PCB板内层的陶瓷电容。
