全地形双履带行走机构SolidWorks模型

本模型为全地形适配的双履带行走机构三维设计，建模阶段以SolidWorks2012为核心平台，遵循自底向上的装配建模流程：首先完成履带板、驱动轮、导向轮、负重轮、悬挂摆臂、传动带轮、张紧调节件等单个零件的参数化建模，对每个零件的安装孔位、配合轴径、啮合齿形均按照实际机械配合公差设定尺寸约束，确保零件间无干涉错配；完成零件建模后按照实际装配逻辑添加同轴、重合、齿轮啮合、履带链阵列等配合关系，完整还原行走机构的运动链路，可直接在软件内模拟履带转动、悬挂摆动的动态效果。

参数设计层面，模型针对全地形通行需求优化了轮系布局，负重轮采用多组小直径轮沿履带接地段均匀排布，搭配带缓冲衬套的多连杆悬挂摆臂，可在起伏路面实现履带与地面的最大贴合度，降低接地比压；驱动轮后置布局搭配内置同步带传动结构，可将动力输入轴的扭矩均匀传递至履带，同时预留了动力模块的安装接口，可适配不同规格的驱动电机。

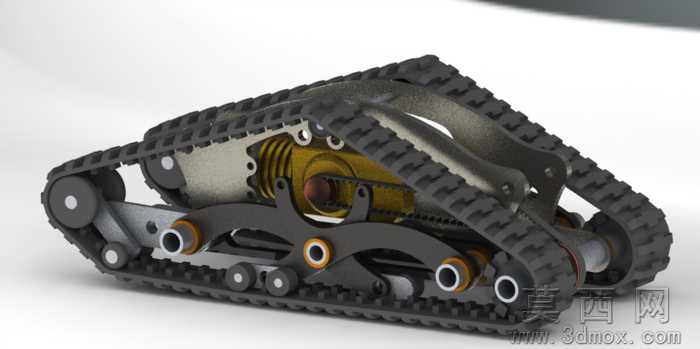

渲染材质环节，模型对不同零件赋予了对应真实材质：履带采用黑色耐磨橡胶材质，添加细微颗粒纹理模拟橡胶履带的防滑齿面质感；轮系、摆臂等金属结构件采用哑光发黑钢材材质，传动齿轮、衬套部位添加金属光泽与磨损质感，缓冲衬套采用橙色工程塑料材质区分，整体渲染效果清晰区分各功能部件，结构层次分明。

结构原理上，该行走机构参考履带车辆的行走逻辑，同时借鉴平衡车的紧凑设计思路，双履带对称布置，通过两侧履带的差速实现转向，多连杆悬挂可在遇到凸起、凹陷地形时自动调整摆臂角度，保证履带始终贴合地面，相比轮式行走机构拥有更强的越障与非铺装路面通行能力，可适配小型无人侦察平台、全地形代步设备等多种载体。

软件兼容层面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件平台的使用者均可直接导入进行二次修改、结构优化或工程图导出，无需担心格式适配问题。

研发教学应用层面，该模型可作为履带行走机构设计的教学案例，帮助机械专业学生理解履带传动、悬挂缓冲的结构原理，也可作为小型全地形设备研发的参考原型，设计者可在其基础上添加车架、动力、控制模块，快速完成特种行走设备的方案设计，缩短研发周期。
