瓦楞纸拼接开放式多层置物格结构

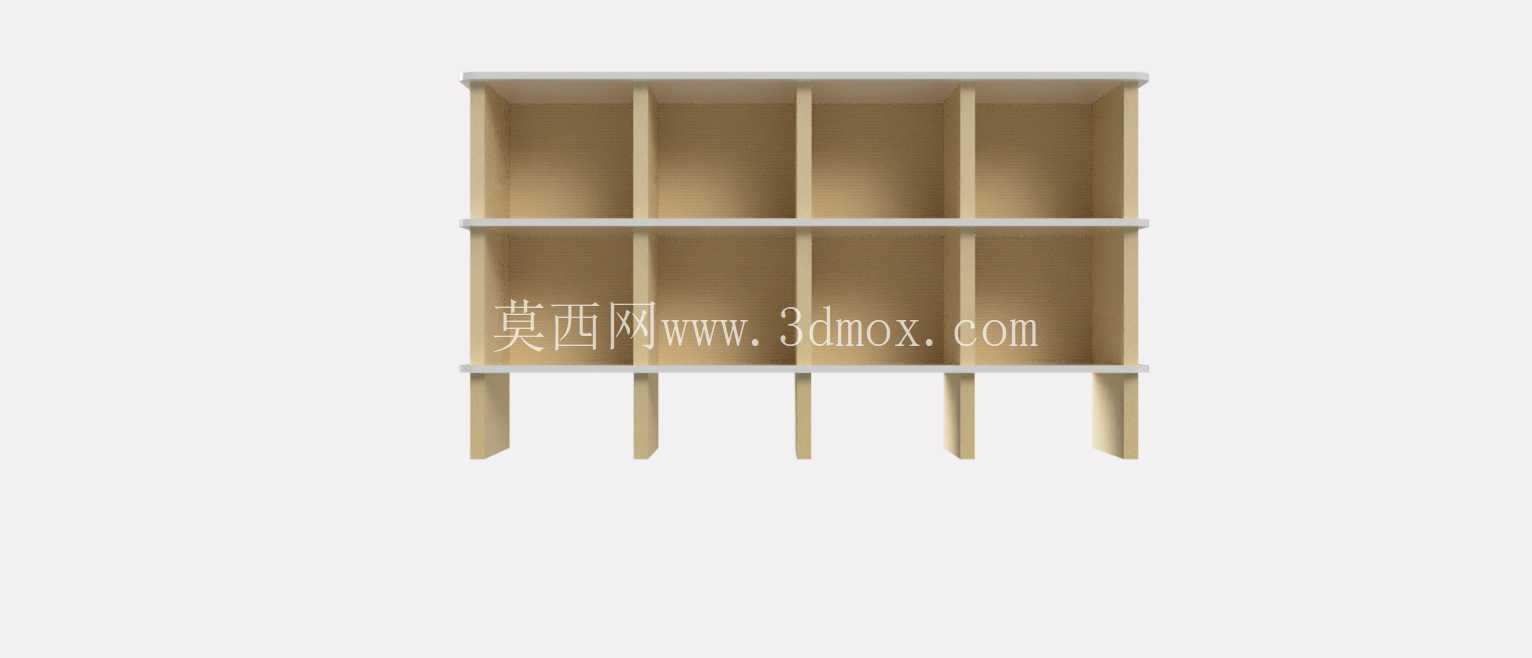

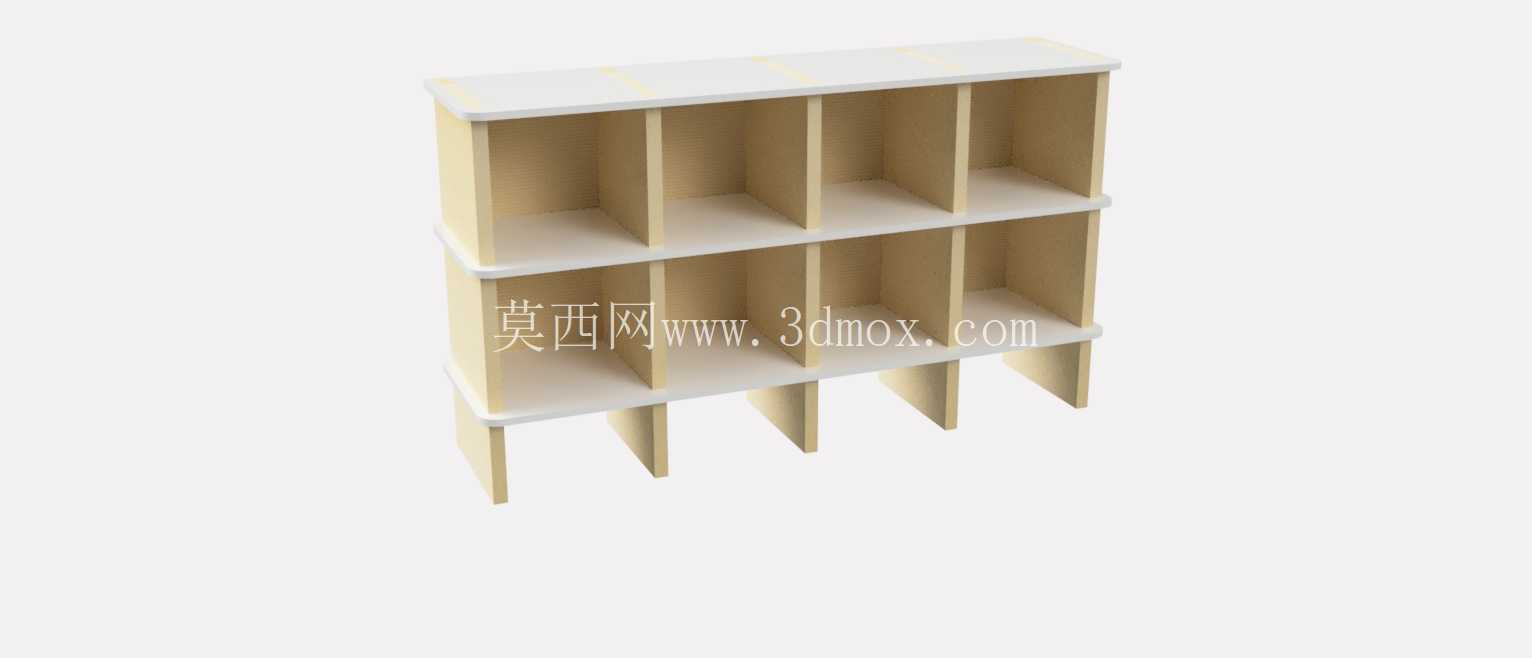

这款瓦楞纸材质的开放式多层置物结构，最初的设计切入点是轻量化临时展示与收纳场景的需求，在快闪店陈列、展会临时展品摆放、小户型临时收纳、办公区域零散物料整理这类场景中，传统木质或金属置物架存在重量大、搬运拆装麻烦、成本偏高的问题，而这款纸制结构刚好能填补这部分应用空白。从结构设计逻辑来看，整体采用无额外五金连接件的插接拼接思路，所有构件均为裁切好的瓦楞纸板，通过板件之间的卡槽互锁实现整体成型，不需要胶水、螺丝等辅助固定件，用户拿到平板裁切件后可以徒手完成组装，拆解后也能完全摊平为平板状态，极大降低了仓储与运输的空间占用，单套产品摊平后的厚度不超过50毫米，运输时可以堆叠码放，物流成本相比同尺寸的木质货架降低六成以上。整体外形采用规整的矩形轮廓，总高度控制在1200毫米左右，宽度为1000毫米，深度为300毫米，这个尺寸边界刚好适配大多数室内靠墙摆放的空间要求，底部预留的150毫米架空支脚，一方面能避免置物格直接接触地面，防止地面潮气侵蚀瓦楞纸材质，另一方面也方便日常清洁时清扫架底区域，不会形成卫生死角。置物区域分为上下两层，每层通过竖向分隔板均匀分割为四个独立的开放式格间，单个格间的内部净尺寸为宽220毫米、高300毫米、深290毫米，这个尺寸可以容纳大多数常见的展示品、书籍、小型收纳盒、零散办公物料，格间之间的分隔板同时承担整体结构的横向加强作用，每块竖向分隔板都同时卡接在上下层的横向层板与背部的连接板上，形成多个稳定的矩形受力单元，避免整体结构出现侧向歪斜。层板的承重设计上，通过瓦楞纸的楞向排布优化，将瓦楞的垂直受力方向对应置物时的重力传导方向，单层层板在均匀受力状态下可以承载15公斤的重量，满足日常轻量置物的承重需求，不会出现层板中部弯折塌陷的问题。结构的边角位置全部做了R3的圆角裁切处理，避免纸材裁切后的锋利边角划伤使用者，同时也能减少边角位置的应力集中，避免搬运组装过程中边角出现折裂破损。在实际使用场景中，这款结构除了作为室内置物收纳使用，还可以作为展会的临时产品展示架，用完后可以直接回收处理，不会产生大量的废弃建筑垃圾，也可以反复拆装重复使用，相比一次性的纸质展示道具耐用性提升明显。设计过程中特意规避了复杂的异形构件，所有板件均为规则矩形，裁切时可以最大化利用瓦楞纸原材料，减少裁切废料的产生，原材料利用率可以达到92%以上，进一步压缩生产制造成本。整体没有多余的装饰构件，完全依靠结构本身的规整线条形成简洁的外观，适配大多数简约风格的空间环境，不需要额外做表面装饰处理，瓦楞纸本身的材质质感就能呈现出自然质朴的视觉效果。安装过程不需要额外的工具，所有插接位置都做了导向斜角处理，组装时只需要将对应板件沿卡槽推入即可，单人完成全套组装的时间不超过五分钟，拆解时反向操作即可，不会因为拆装对板件造成结构性损坏，正常使用情况下反复拆装次数可以达到二十次以上。结构的背部设置了通长的横向连接板，除了卡接固定所有竖向分隔板之外，还能让整个架体靠在墙面时保持整体的平整度，不会出现单个板件凸出刮蹭墙面的问题，底部的五个支脚均匀分布在整体宽度方向上，每个支脚对应一块竖向分隔板的位置，将上层的承重直接传导到地面，避免层板出现悬空受力的情况，支脚的底端做了加宽处理，增大与地面的接触面积，防止放置时压坏软质地面材料，同时也能提升整体放置的稳定性，即使受到轻微的侧向碰撞也不会出现倾翻的情况。
