木板铝腿组合式工业工作台结构设计

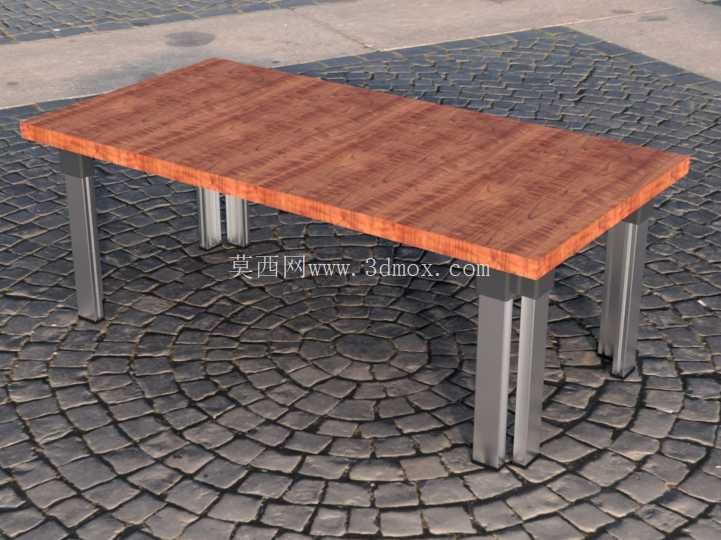

这款组装式桌体结构，核心面向车间临时作业区、创客空间手工操作位、小型检测工位的轻量化承载需求设计，区别于传统全钢焊接工作台的笨重特性，整体采用多材质拼接方案，在保证基础承载能力的前提下大幅降低整体自重，方便单人完成移位与组装调整。桌体台面选用常规工业用木板岩材质，表面平整耐磨，具备一定的抗划伤性能，日常放置工装夹具、轻型加工工件、检测工具时不会出现台面凹陷问题，台面边缘做直角封边处理，无突出锐边，避免作业过程中剐蹭操作人员衣物或皮肤。支撑腿部分采用铝挤压型材加工而成，铝型材本身的截面惯性矩经过核算，在单侧承受偏载力时不会出现明显挠曲变形，每侧桌腿采用双铝型材并列布置的形式，进一步提升纵向支撑的稳定性，避免台面受垂直压力时出现腿体弯折的情况。桌腿与台面之间没有采用传统的螺栓直接锁附方案，而是增设了3D打印的连接支架，该支架的型腔完全匹配铝挤压腿的截面轮廓，安装时可直接将铝腿插入支架定位槽内，支架上部与木板台面通过沉头螺钉完成固定，这种连接方式既降低了铝型材端部的机加工精度要求，又能抵消不同材质热胀冷缩产生的装配应力，避免长期使用后连接位置出现松动异响。底部的脚组结构同样采用3D打印成型，脚组上部与铝挤压腿的下端插接配合，底部设计有平面接触端，可直接放置在硬化地面上，若后续需要调整桌体水平度，也可在脚组底部加装防滑橡胶垫或调节脚杯，适配不同平整度的地面安装需求。从安装边界来看，该桌体的整体外轮廓尺寸适配常规小型作业空间的摆放要求，台面高度符合成年人站立作业的人机工程学尺寸，作业时无需过度弯腰或抬臂，长时间操作不易产生疲劳感。组装过程无需专用焊接设备或大型工装，仅需常规内六角扳手即可完成全部装配工序，拆解后所有部件可平板化打包，方便跨区域转运，适合临时搭建的作业场景使用。在实际应用中，这类桌体可承担轻型零件装配、手工打磨、产品外观检测、三维扫描工件放置等多种作业任务，台面可根据使用需求额外加装台钳固定座、工具挂板等附属配件，拓展使用功能。设计过程中针对各连接节点的受力情况做了针对性优化，3D打印支架的壁厚设置兼顾了结构强度与打印成型效率，支架与铝腿的插接深度经过反复验证，既保证连接牢固不脱落，又不会因插接过深导致组装难度提升。铝挤压腿的长度可根据实际使用需求做裁切调整，无需重新开模制作，适配不同高度的使用场景，木板台面也可根据使用场景更换为防静电板、密度板等不同材质，整体结构的模块化程度较高，可快速衍生出不同功能的变体结构。在承载性能方面，该桌体在台面均匀载荷条件下可满足日常轻型作业的承载要求，避免了全钢结构工作台成本高、重量大、移动不便的问题，同时相比全塑料桌体具备更好的结构刚性与抗老化性能，适合在室内常温作业环境下长期使用。
