带竖纹凸点的罐类容器外壳结构设计

项目分类:通用机械零部件 发布时间:2026-07-30 ID:1208185
  • 带竖纹凸点的罐类容器外壳结构设计
  • 带竖纹凸点的罐类容器外壳结构设计

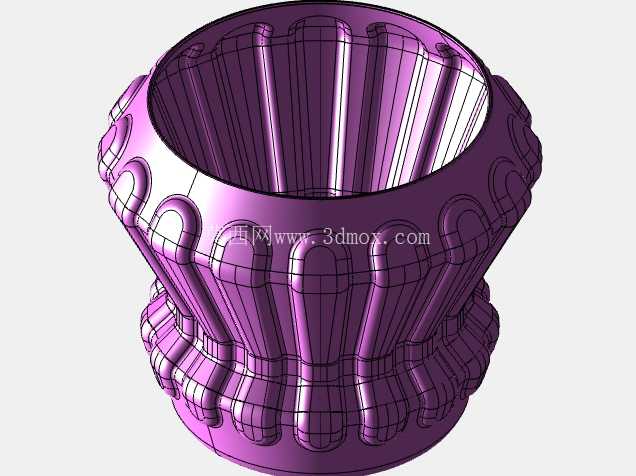

这款带竖向棱纹与侧部凸点的罐类壳体结构,在日常消费品包装、小型工业储料容器领域有着很广的适配场景,平时接触到的膏霜类包装罐、小型手工耗材储放罐、特种工况下的小型防护端盖,都能看到这类结构的影子。做这类壳体设计的时候,最先要敲定的是安装配合边界,壳体的开口端内径要和配套的内塞或者旋盖尺寸做公差匹配,常规这类小型罐类壳体的整体高度控制在60-80mm区间,最大外径根据容量需求一般在50-70mm范围,底部做了小幅的内凹处理,放置的时候能避开接触面的微小凸起,保证摆放的平稳性,不会出现放不平晃荡的情况。

结构设计上,外侧均匀分布的竖向棱纹不是单纯为了造型好看,首先是提升手持旋转时候的摩擦力,不管是拧开配套的端盖,还是手持罐体挪动位置,带棱纹的表面比光滑曲面的防滑表现好很多,尤其是手上沾有少量油污或者水渍的时候,竖向的凸起棱边能提供足够的切向摩擦力,不会出现打滑拧不动的情况。棱纹之间的过渡做了大圆角处理,没有尖锐的棱角,一方面是注塑或者冲压成型的时候能减少应力集中,避免成型后棱边位置出现缩痕或者开裂,另一方面日常使用的时候也不会划手,接触手感更柔和。

侧部分布的圆形凸点,是在棱纹基础上做的辅助防滑结构,分布位置刚好对应手持时候的手指接触区域,当需要施加更大的旋转力的时候,凸点能嵌入手指指腹的纹理里,进一步提升防滑性能,同时这些凸点也做了和棱纹一致的圆角过渡,不会出现突兀的凸起。壳体的壁厚做了均匀化处理,整体壁厚保持在2-2.5mm区间,从开口端到底部的壁厚偏差控制在0.2mm以内,不管是采用注塑工艺做塑料材质的成品,还是采用冲压工艺做金属材质的成品,均匀的壁厚都能保证成型过程中材料流动或者延展的一致性,减少成型缺陷,比如注塑时候的缺胶、翘曲,冲压时候的拉裂、起皱问题。

设计过程中做曲面造型的时候,要先绘制整体的旋转轮廓线,确定罐体的整体锥度——这类罐体一般做微小的拔模斜度,角度控制在1-1.5度,方便成型后脱模,不会因为抱紧力太大导致脱模困难刮伤表面。之后在侧部基准面上绘制单条棱纹的截面轮廓,通过圆周阵列的方式均匀分布在罐体侧面,阵列的时候要注意棱纹和罐体基础曲面的相切过渡,不能出现拼接的硬边,不然渲染或者实际加工出来的表面会有明显的接痕。凸点的位置要对应棱纹之间的间隙区域,不要和棱纹出现结构干涉,凸点的凸起高度控制在1.5mm左右,太高会影响整体的外观协调性,太低又起不到辅助防滑的作用。

实际应用中,这类壳体如果用在食品接触类的场景,内壁要做光滑处理,没有多余的凸起或者凹陷,避免残留内容物,清洗的时候也更方便;如果用在工业防护端盖的场景,内壁可以增加对应的卡槽结构,和被防护的部件做卡接配合,这时候外侧的棱纹和凸点就可以作为安装时候的施力点,不需要额外的工具就能徒手完成安装或者拆卸,提升装配的效率。另外壳体的底部边缘做了加厚处理,厚度比侧壁厚0.5mm左右,因为日常放置的时候底部是主要的受力接触位置,加厚处理能提升底部的抗冲击性能,就算不小心从桌面高度掉落,底部也不容易出现开裂或者变形的情况。

做这类曲面壳体建模的时候,要注意所有的圆角过渡都要保持曲率连续,不要出现G0连续的硬边,一方面是外观质感更好,另一方面成型的时候材料在圆角位置的流动更顺畅,不会出现应力集中导致的强度问题。棱纹的数量一般设置12-16条,根据罐体的外径大小调整,外径大的话可以适当增加棱纹数量,保证手持的时候不管从哪个角度抓握,都能接触到至少3条以上的棱纹,保证防滑效果的一致性。凸点的数量一般设置6-8个,分两层均匀分布在手持区域,对应手指自然抓握的位置,符合人体工学的接触角度,抓握的时候不需要刻意调整手的位置就能贴合凸点,使用体验更好。
