10毫米规格直插式电阻全值结构模型

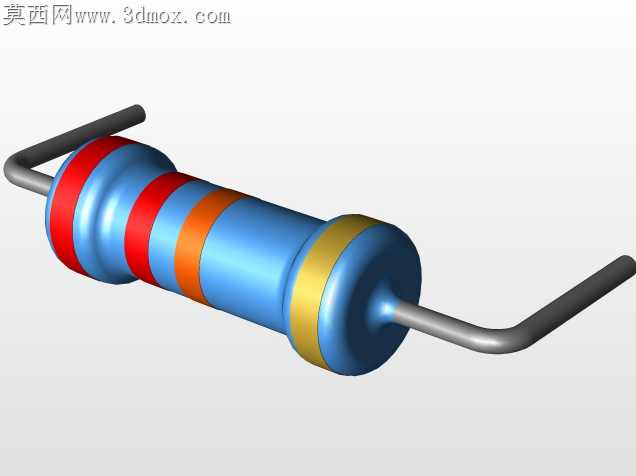

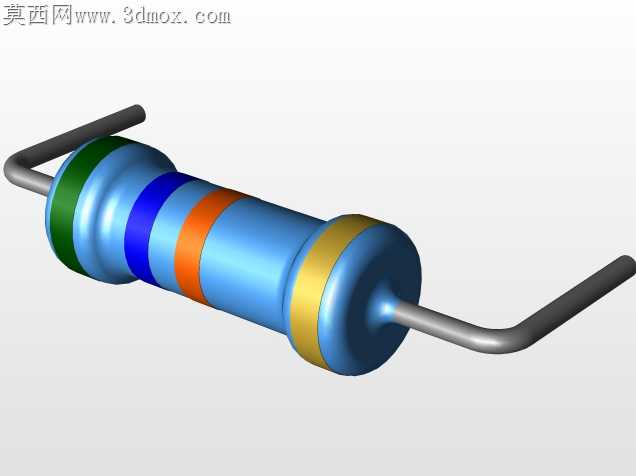

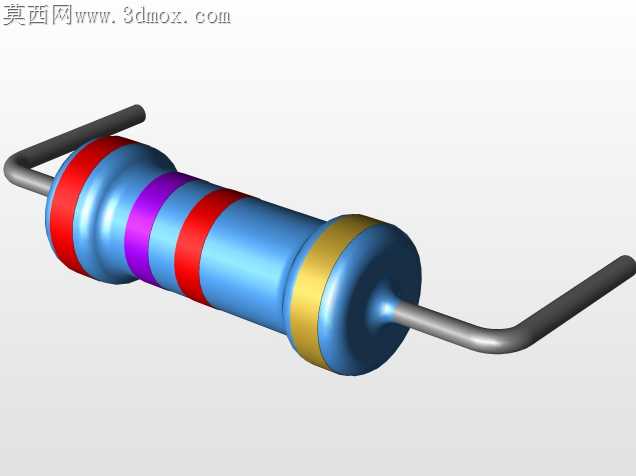

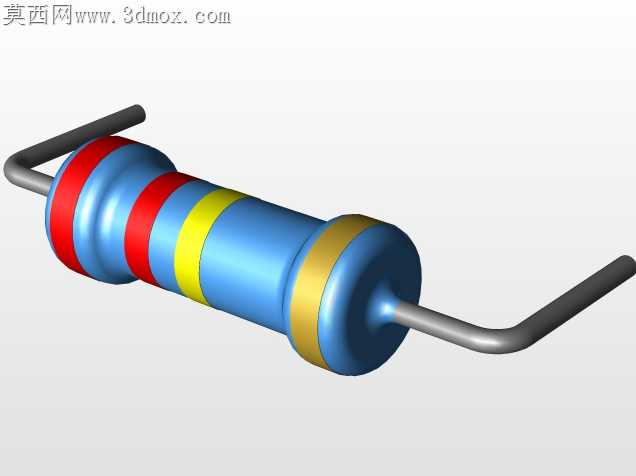

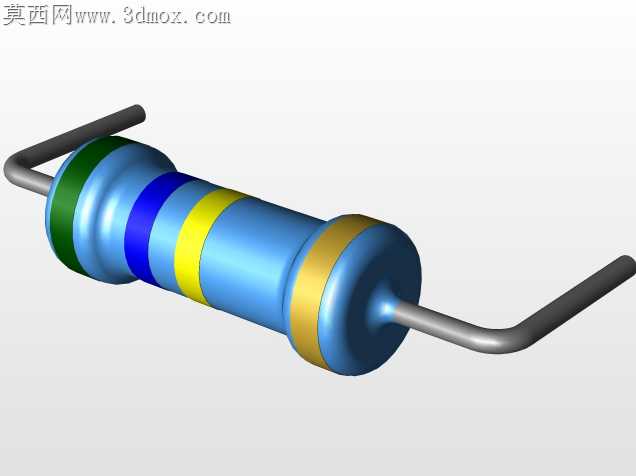

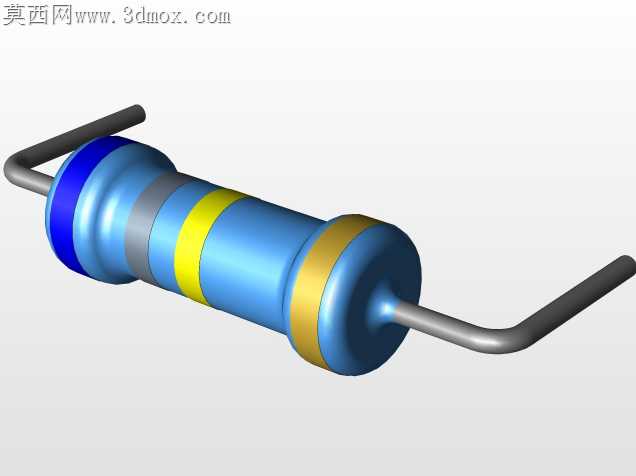

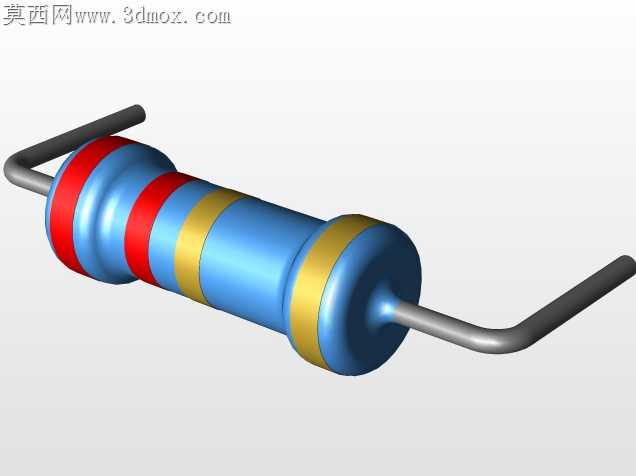

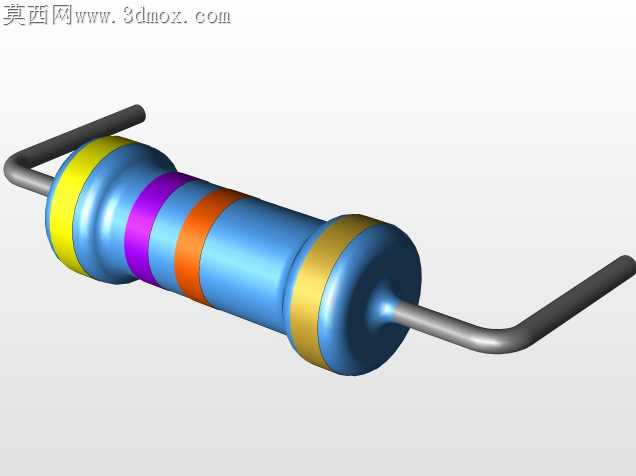

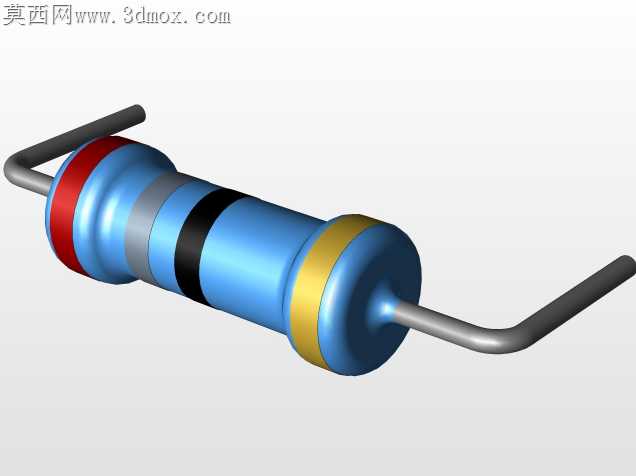

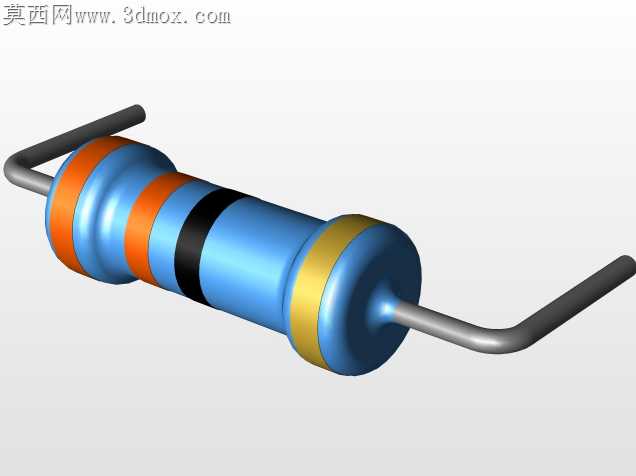

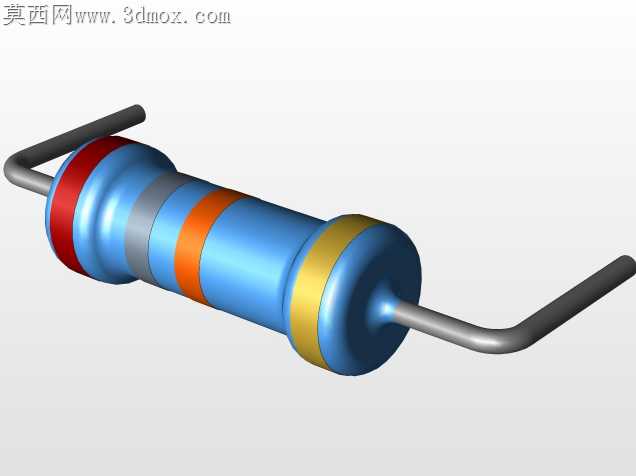

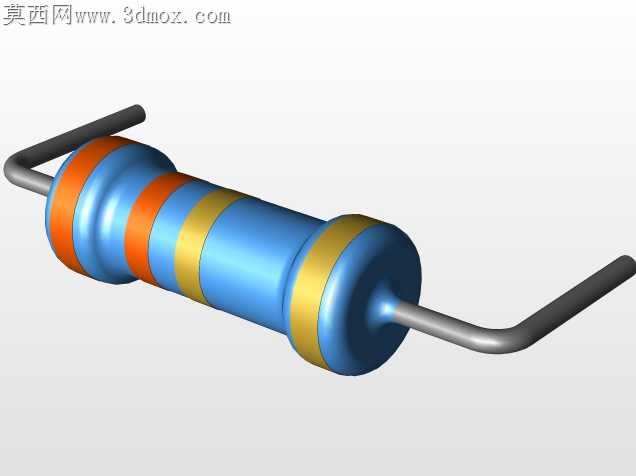

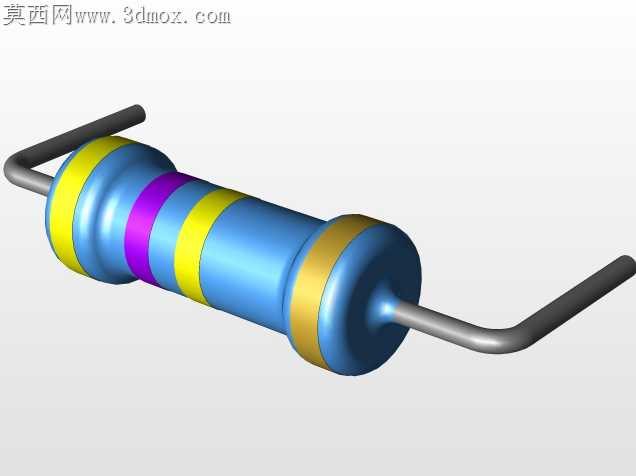

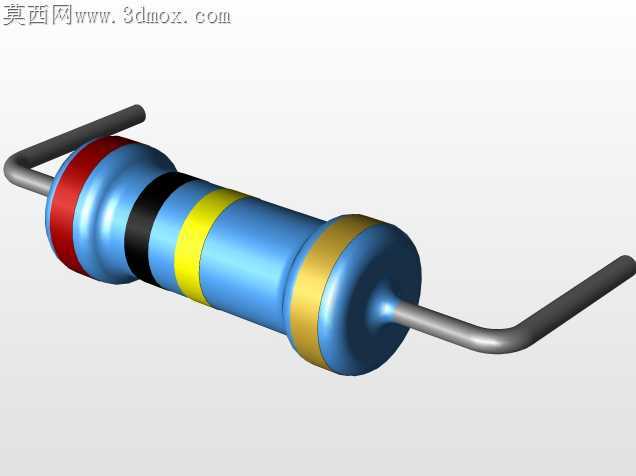

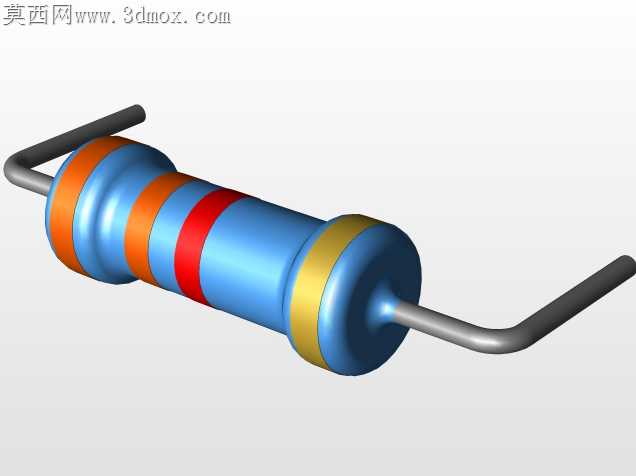

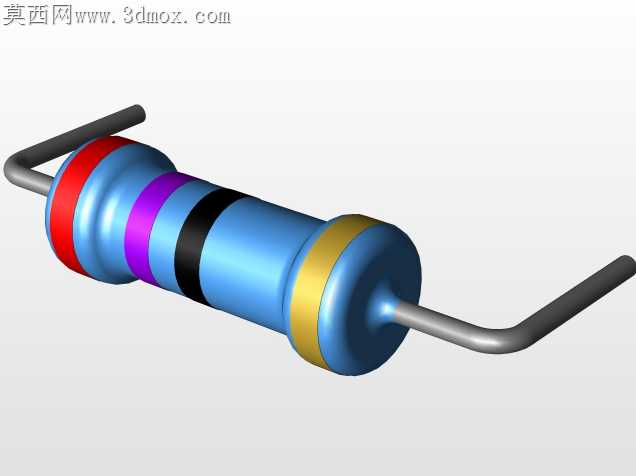

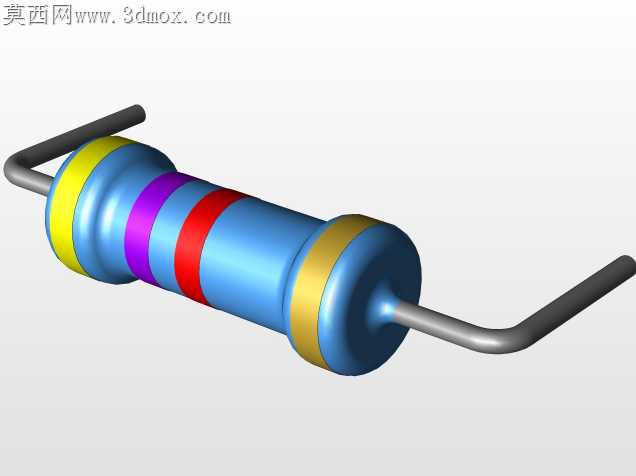

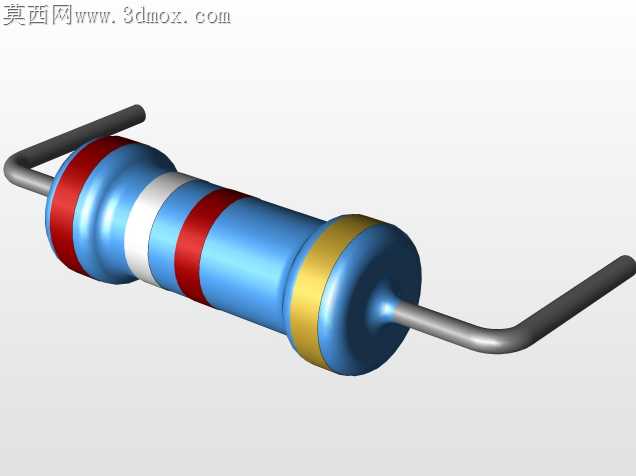

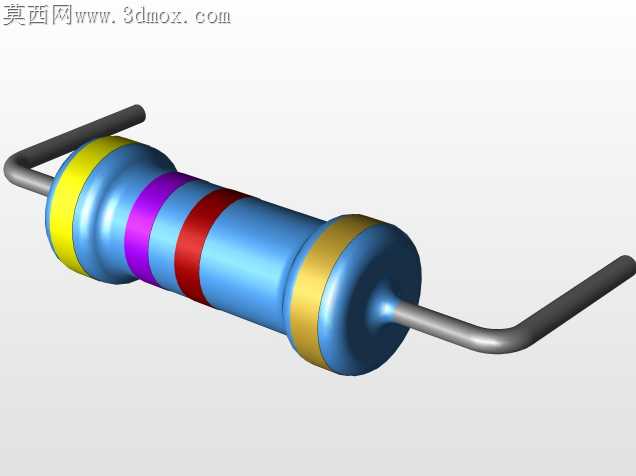

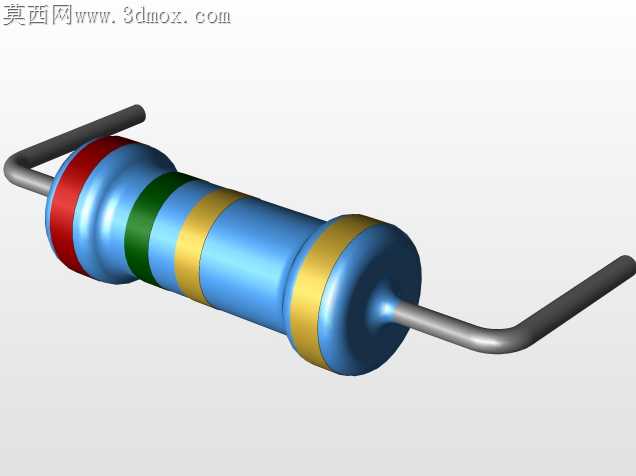

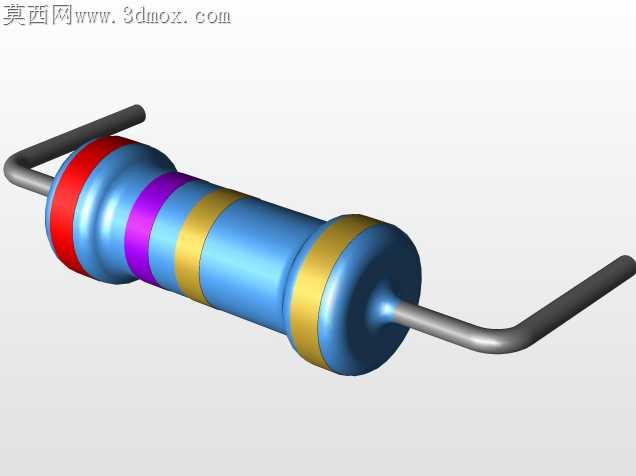

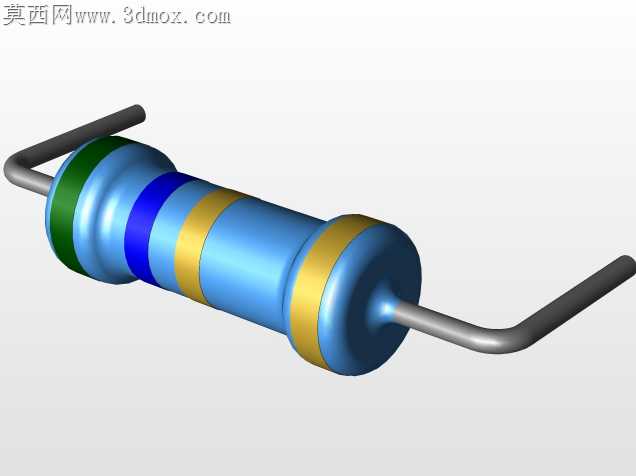

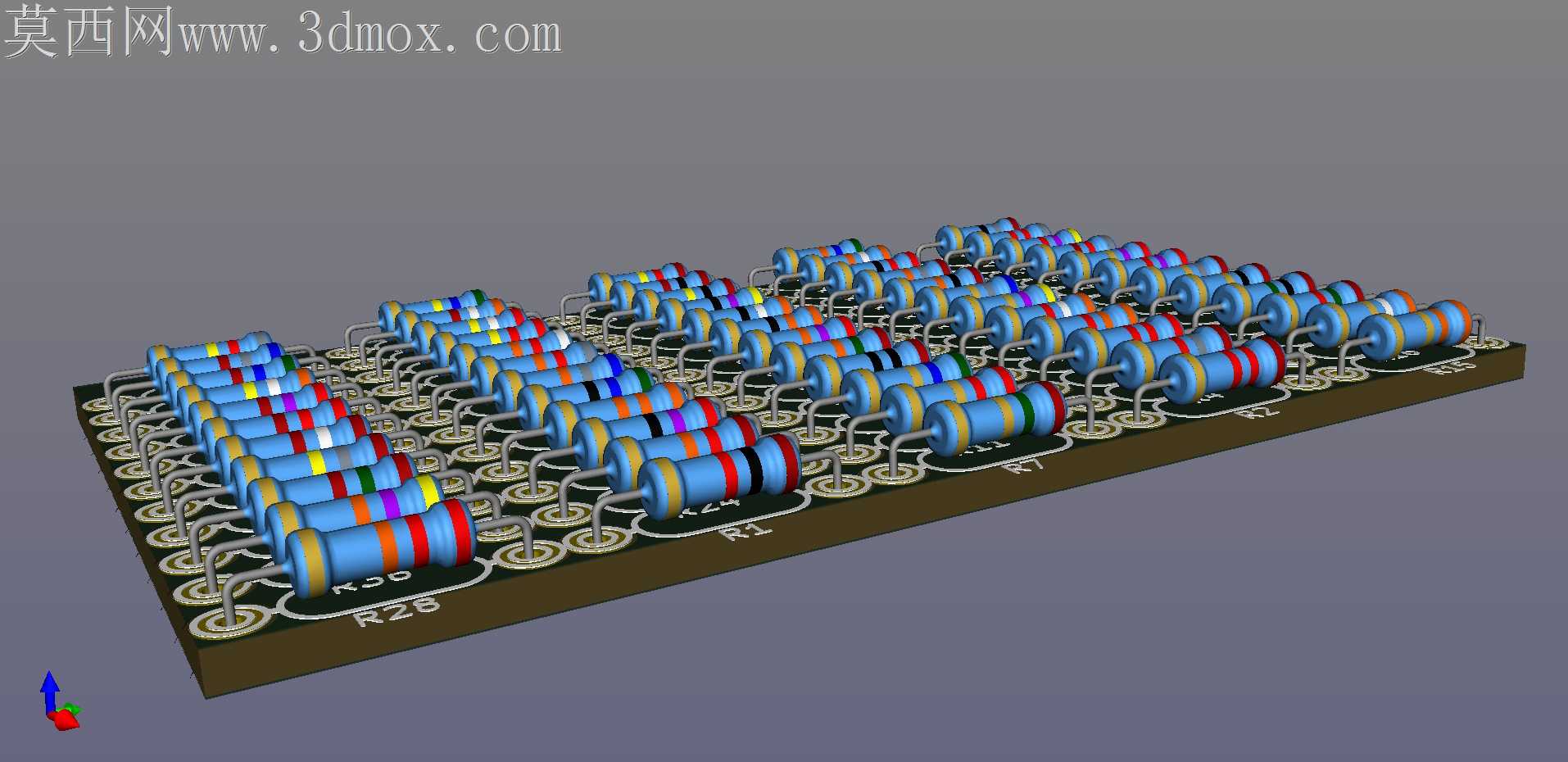

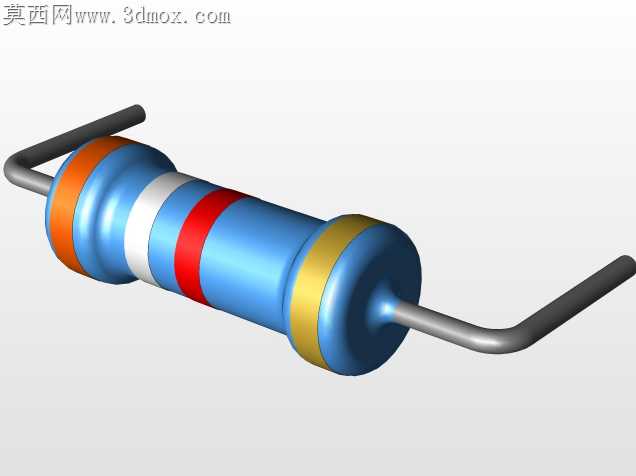

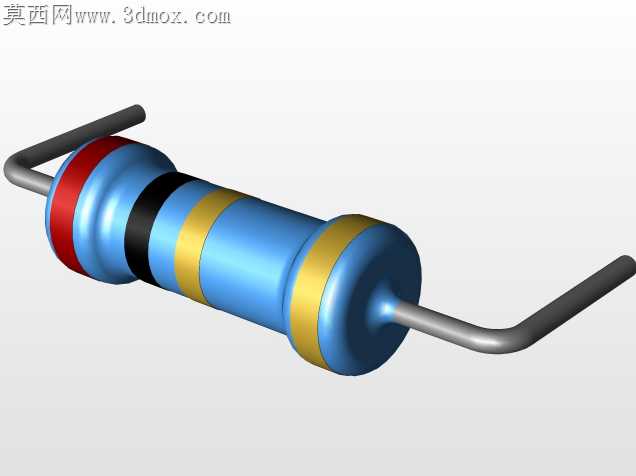

通孔插装电阻在波峰焊工序里最容易出现的问题，是引脚成型尺寸偏差导致的本体浮高、引脚过孔卡滞，不少新手设计的封装只标注了引脚间距，忽略了电阻本体长度与引脚伸出长度的匹配关系，这款10毫米长度的电阻模型，刚好能对应实训教学里最常用的1/4W直插电阻的真实尺寸，做PCB封装适配的时候能直接对照校核公差。模型的本体圆柱面做了细微的磨砂质感处理，不是光滑的理想圆柱，还原了碳膜电阻外层酚醛树脂包覆层的真实表面状态，渲染的时候不用额外调整粗糙度参数，就能模拟出车间自然光下电阻本体不反光的哑光质感，做装配动画的时候不会出现塑料亮面的违和感。两端的金属帽和本体的衔接处做了0.1毫米的微小台阶，不是直接把两个圆柱拼在一起，这个细节刚好对应真实电阻生产过程中金属帽压接包覆的工艺结构，做有限元热仿真的时候，能准确还原金属帽与电阻芯的接触热阻，不会因为模型面与面完全贴合导致热传导计算值偏高。引脚部分特意做了轻微的拔模斜度，不是等直径的直杆，对应真实元件引脚从金属帽端到末端直径略微收窄的加工特征，插装模拟的时候能直观看到引脚与PCB过孔之间的间隙变化，过孔直径比引脚大0.2毫米的时候，插装过程顺滑无卡滞，间隙小于0.1毫米的时候，即使引脚有微小的歪斜也会出现插装阻力，这个细节能帮实训的学生快速理解通孔插装元件的公差配合逻辑。色环区域的刻线深度做了0.02毫米的凹陷处理，不是直接贴在圆柱面上的贴图，做产品爆炸图渲染的时候，调整侧光角度就能让色环区域产生细微的明暗差，比平面贴图的真实感强很多，不会出现视角倾斜时色环贴图拉伸变形的问题。做电路装配实训的虚拟仿真时，这个模型能直接导入装配环境，不用二次修整结构，学生拖动模型到PCB对应位置时，能直观感受到引脚对准过孔的定位过程，比简化的方块模型更有实操代入感，也能帮学生建立真实元件尺寸与封装设计的对应认知，避免画封装时只查数据手册不看实物尺寸导致的生产问题。
