M10螺纹可调节水平支撑脚结构设计

在木工加工生产线、轻型装配工作台、小型物料输送架这类对安装基面水平度有明确要求的设备场景中，支撑调平部件的选型直接影响设备运行稳定性与加工精度，这款M10规格的可调节水平脚正是针对这类轻载支撑场景开发的结构件。从实际使用场景来看，这类调平脚常应用在木质结构机架、小型非标设备底脚、实验室轻型操作台的安装环节，解决地面不平整带来的机架倾斜、设备运行晃动、加工基准偏移等实际问题，相比固定式脚座，它不需要额外在基面加塞垫片调整，仅通过螺纹旋转就能完成水平校准，大幅降低现场安装调试的工作量。

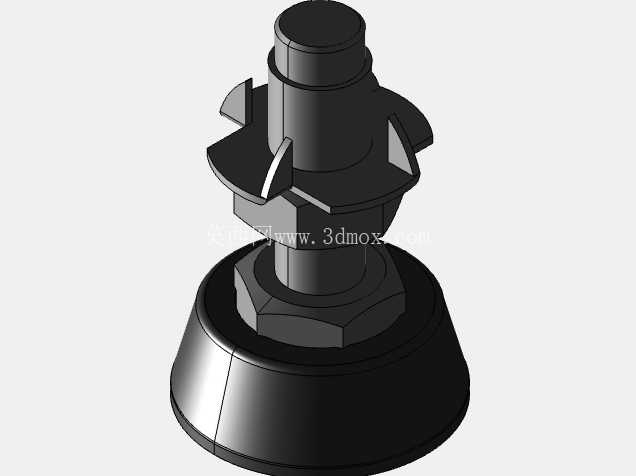

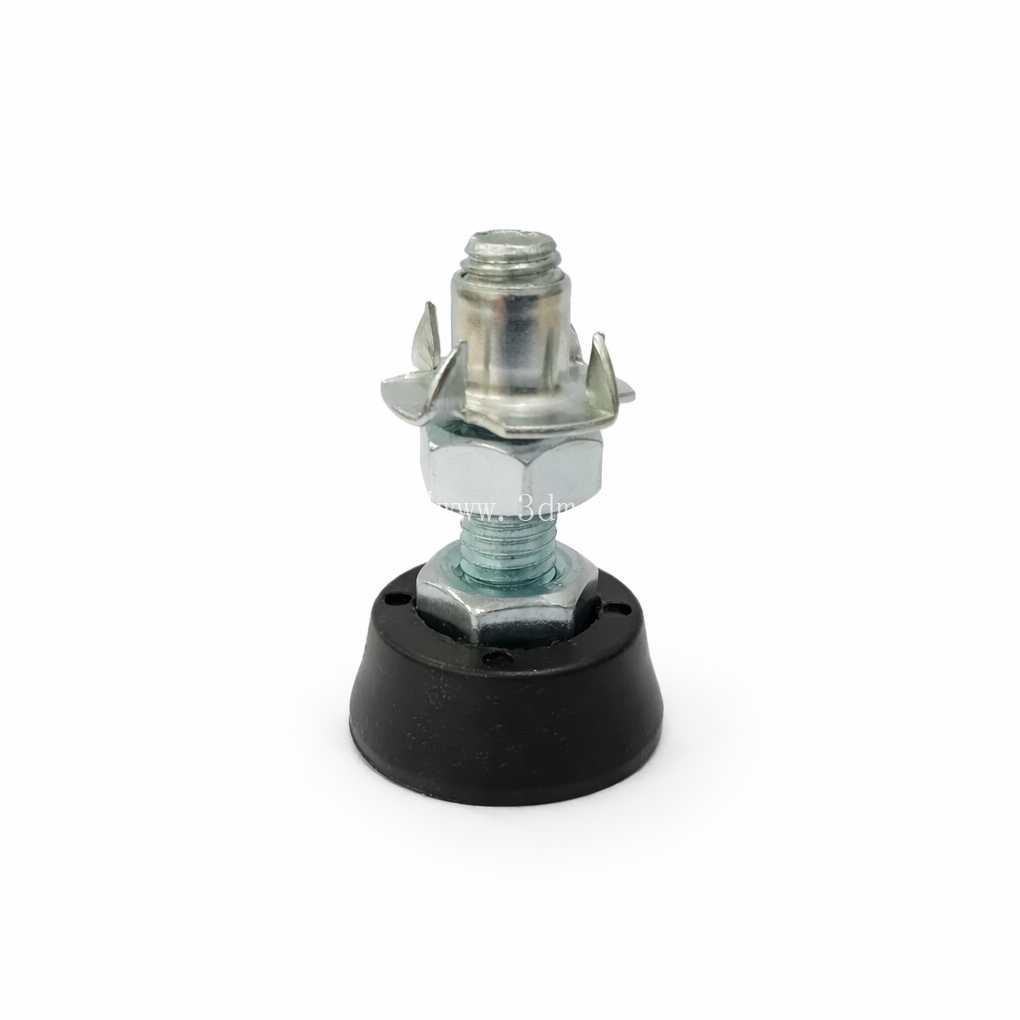

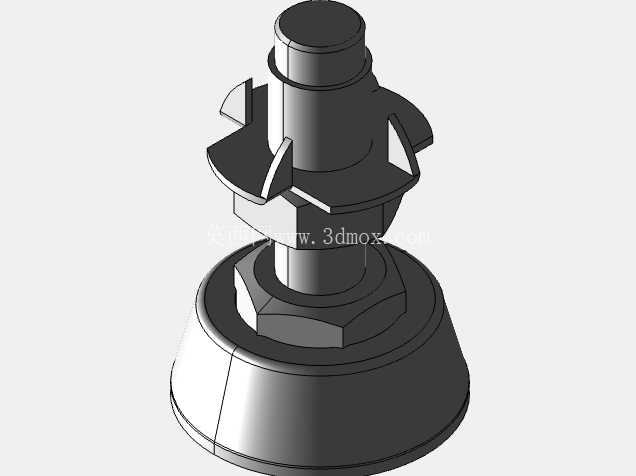

从结构设计逻辑来看，这款水平脚采用分体式组合结构，底部为直径33mm、厚度13mm的注塑PP底座，PP材质本身具备较好的韧性与防滑性能，与水泥地面、环氧地坪接触时不会刮伤地面涂层，同时能提供足够的静摩擦力，避免设备受水平外力时出现滑移。底座上方嵌装镀锌M10螺栓组件，螺栓配套两个六角螺母，其中靠近底座的六角螺母为锁紧螺母，在完成高度调整后，使用17mm开口扳手将该螺母向上拧紧至机架安装面，即可锁死调整后的高度，避免设备运行过程中受振动导致螺纹回转、高度发生变化；上方配套的T形螺母是专门针对木质机架设计的连接结构，安装时可直接嵌入木质构件的预开孔内，不需要额外焊接连接螺母，适配木质结构的安装特性，降低木质机架的装配难度。

在尺寸边界与安装参数上，这款水平脚总高度为50mm，螺纹调节行程覆盖5-10mm的高度差，能够应对多数普通工业地坪的平整度偏差范围。安装时仅需要在机架底梁对应位置加工直径10mm的通孔，将螺栓从下往上穿过通孔，先套入T形螺母完成与木质梁体的初步固定，旋转底座调整到所需高度后，拧紧锁紧螺母即可完成安装，整个安装过程不需要复杂工装，单人即可完成全部调试操作。镀锌处理的螺栓组件具备基础的防锈能力，适合车间、仓库等常规室内工业环境使用，PP底座的耐腐特性也让它可以在少量水渍、轻度油污的地面环境下长期使用，不会出现底座锈蚀粘连地面的问题。

从结构设计的细节考量上，底座底部做了微圆弧边缘处理，当地面存在微小凸起时，底座可以自适应贴合地面，不会因为边缘硌碰导致支撑点虚接；螺栓与底座的嵌装位置做了防转结构，调整高度时旋转底座不会带动螺栓同步转动，单手即可完成高度微调，不需要额外用工具固定螺栓，这一细节设计大幅提升了现场调试的便捷性。相比同规格的全金属水平脚，PP底座的减震效果更优，能够过滤小型设备运行产生的高频微振动，降低振动传递到地面产生的噪音，同时也能避免刚性接触带来的底座与地面磨损问题。在选型适配时，需要注意单支脚的额定载荷匹配轻型设备的重量，单支支撑载荷不超过50kg的场景下使用，四个脚座组合即可支撑总重200kg以内的轻型机架或设备，完全满足木工工作台、小型检测台、物料周转架这类常见轻型工业设施的支撑需求。
