工业风三层置物架侧板结构设计方案

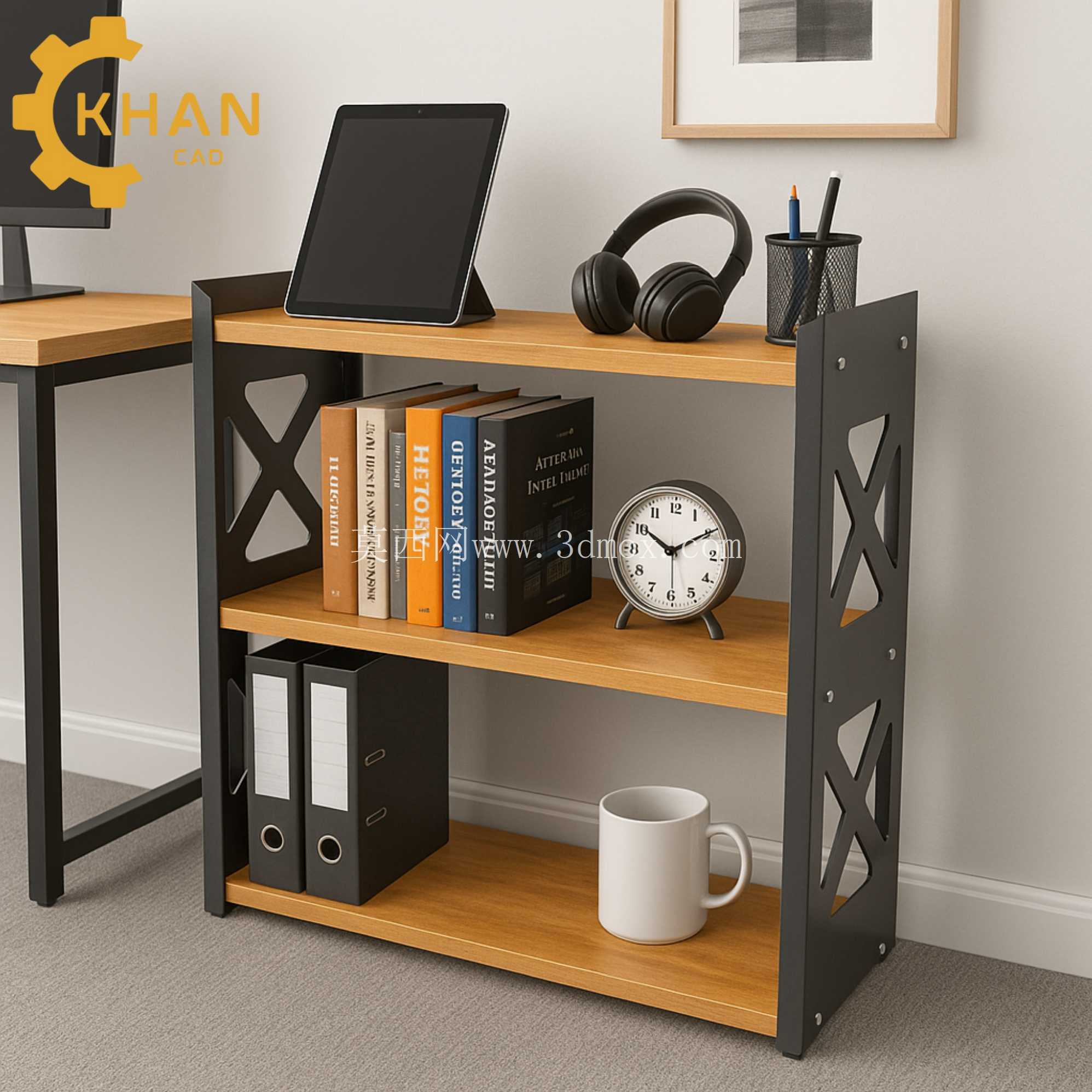

日常做小型仓储、家居收纳类结构设计时，这类三层置物架的侧板支撑结构是很典型的轻量化承载方案，不同于常规重型仓储货架的厚壁型材焊接结构，这款侧板采用X型交叉加强筋的板式结构，在控制材料厚度、降低整体自重的前提下，能满足日常办公、家居场景下的中小载荷置物需求。从实际应用场景来看，这类结构既可以放在家庭书房做书架，摆放常用书籍、桌面数码配件，也可以放在小型工作室的工位旁，放置工具盒、常用耗材，甚至可以适配小型文创门店的商品陈列需求，适配场景覆盖民用家居到轻型商用的多个领域。

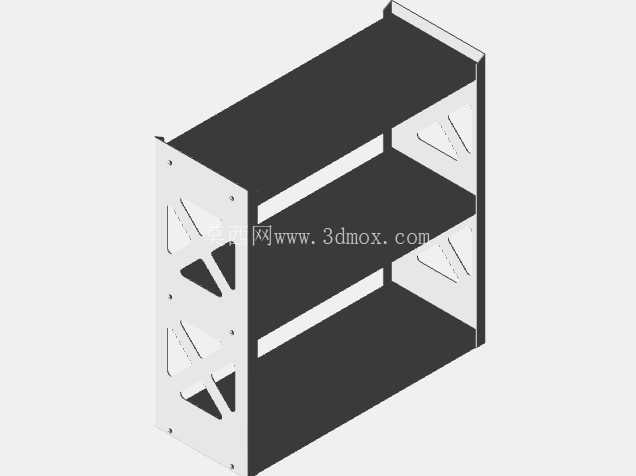

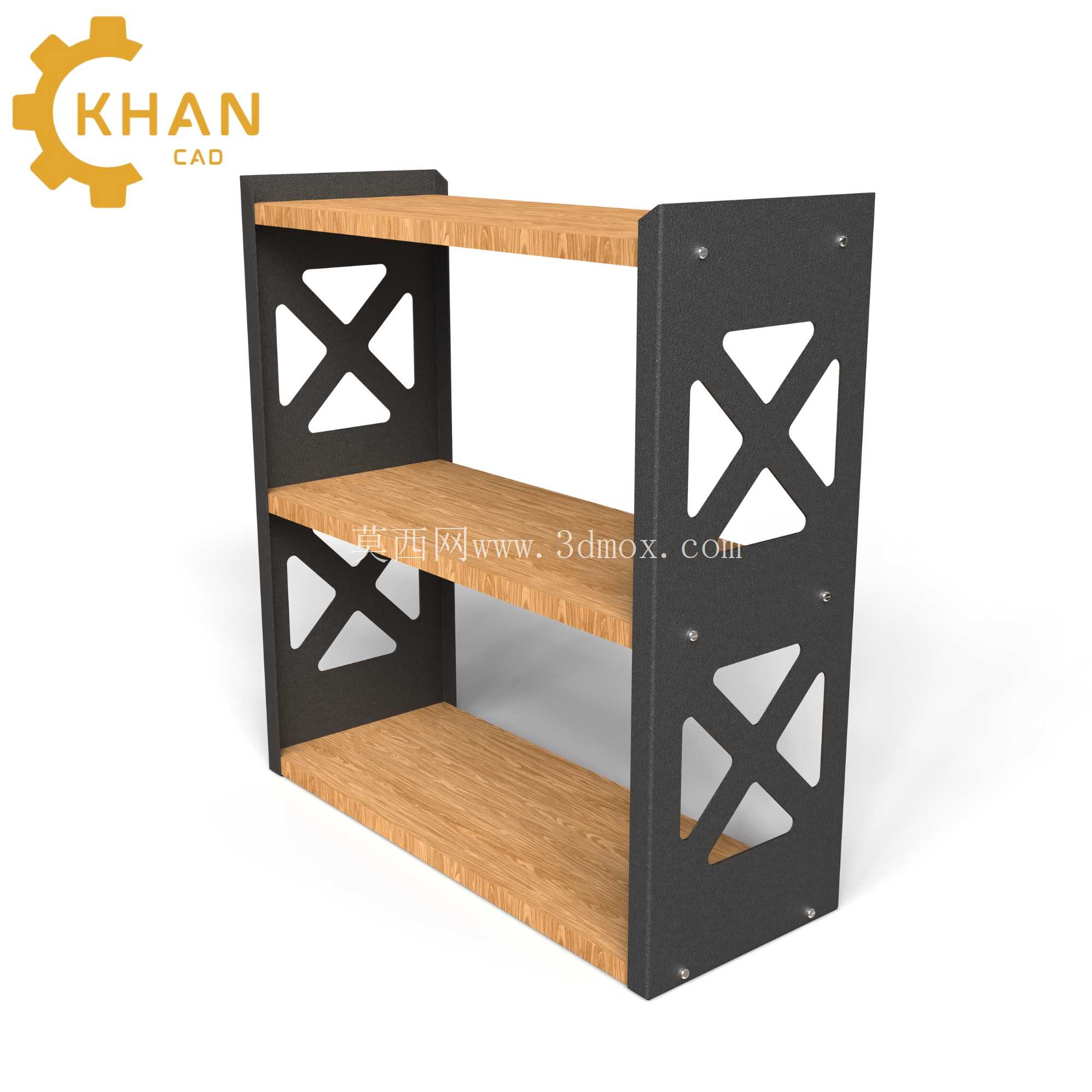

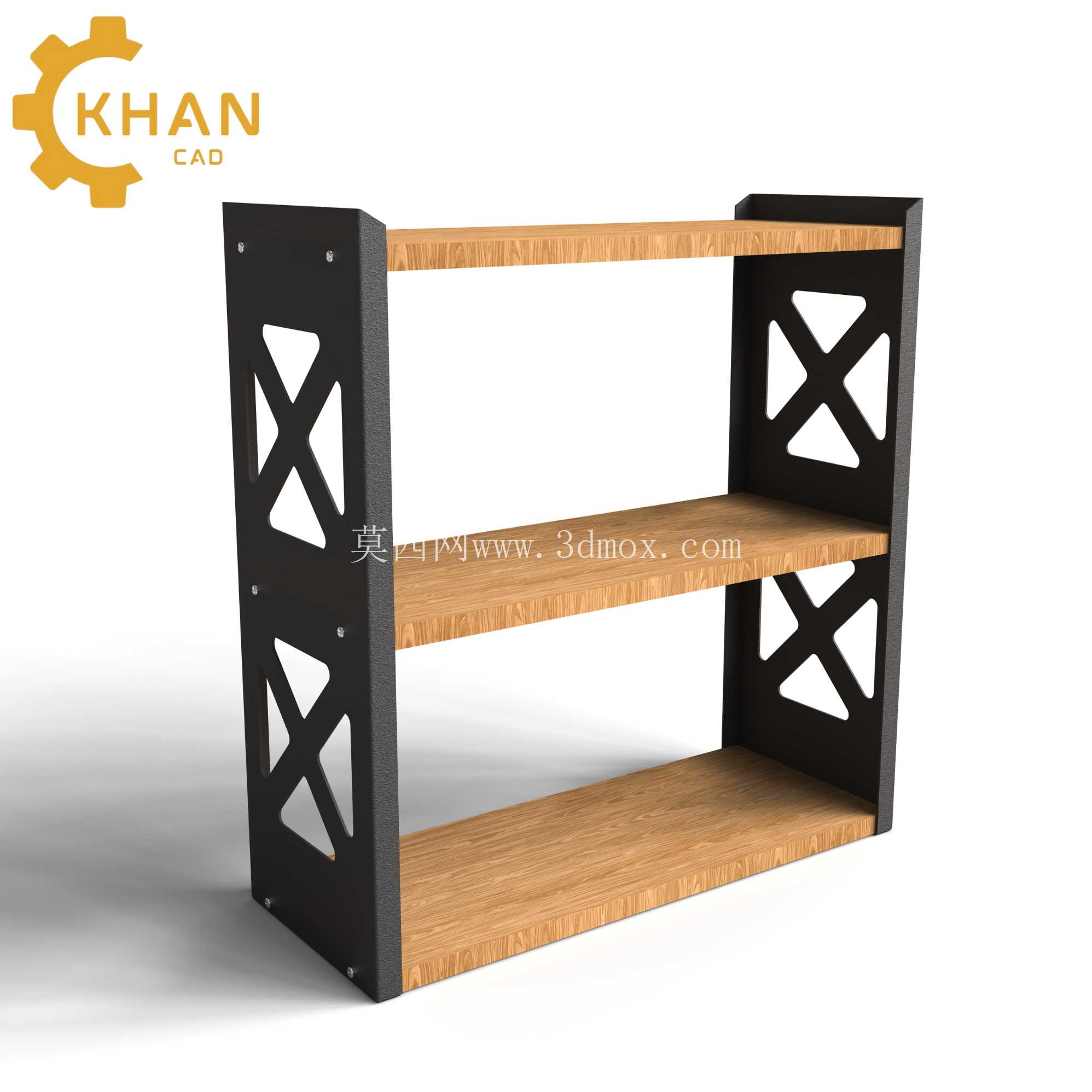

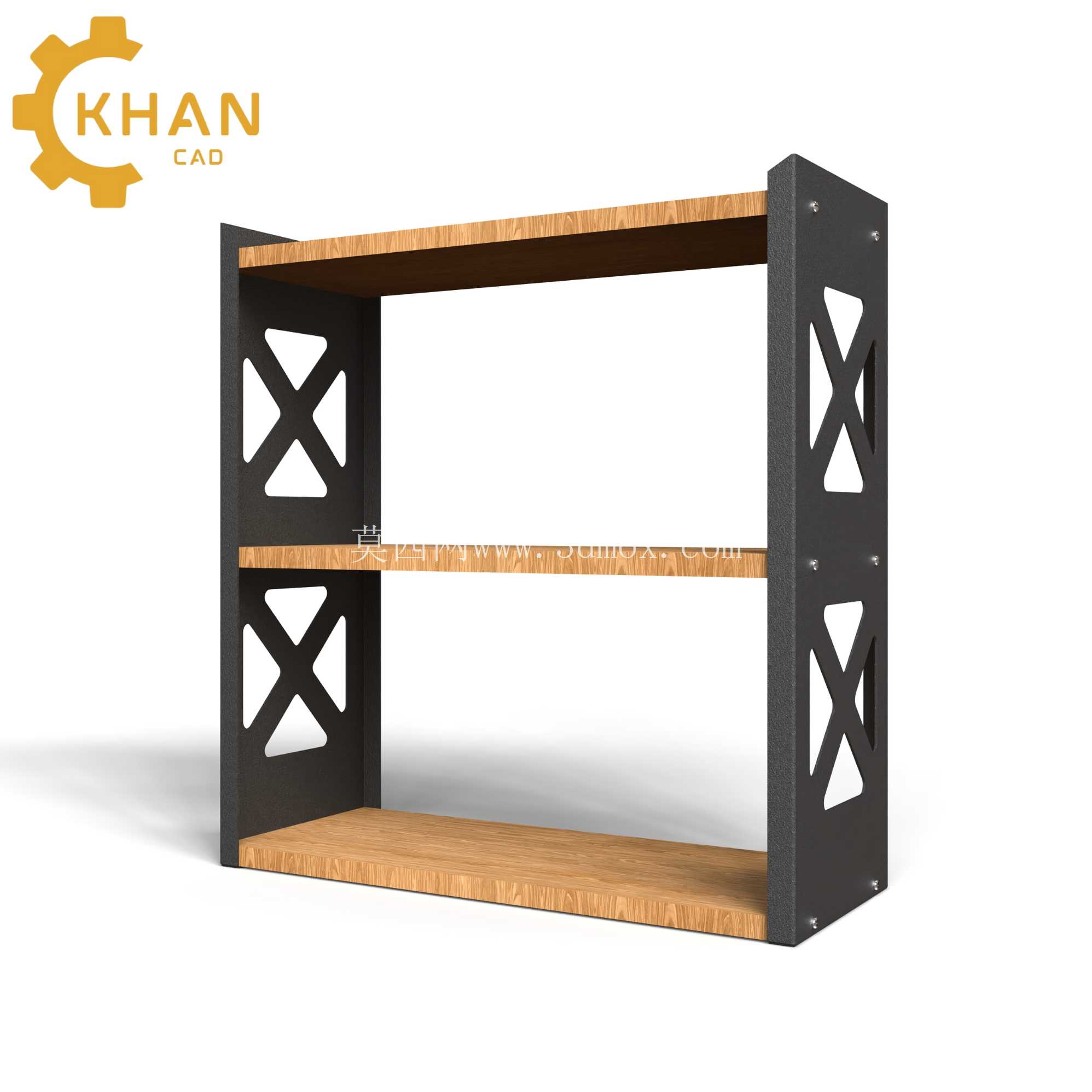

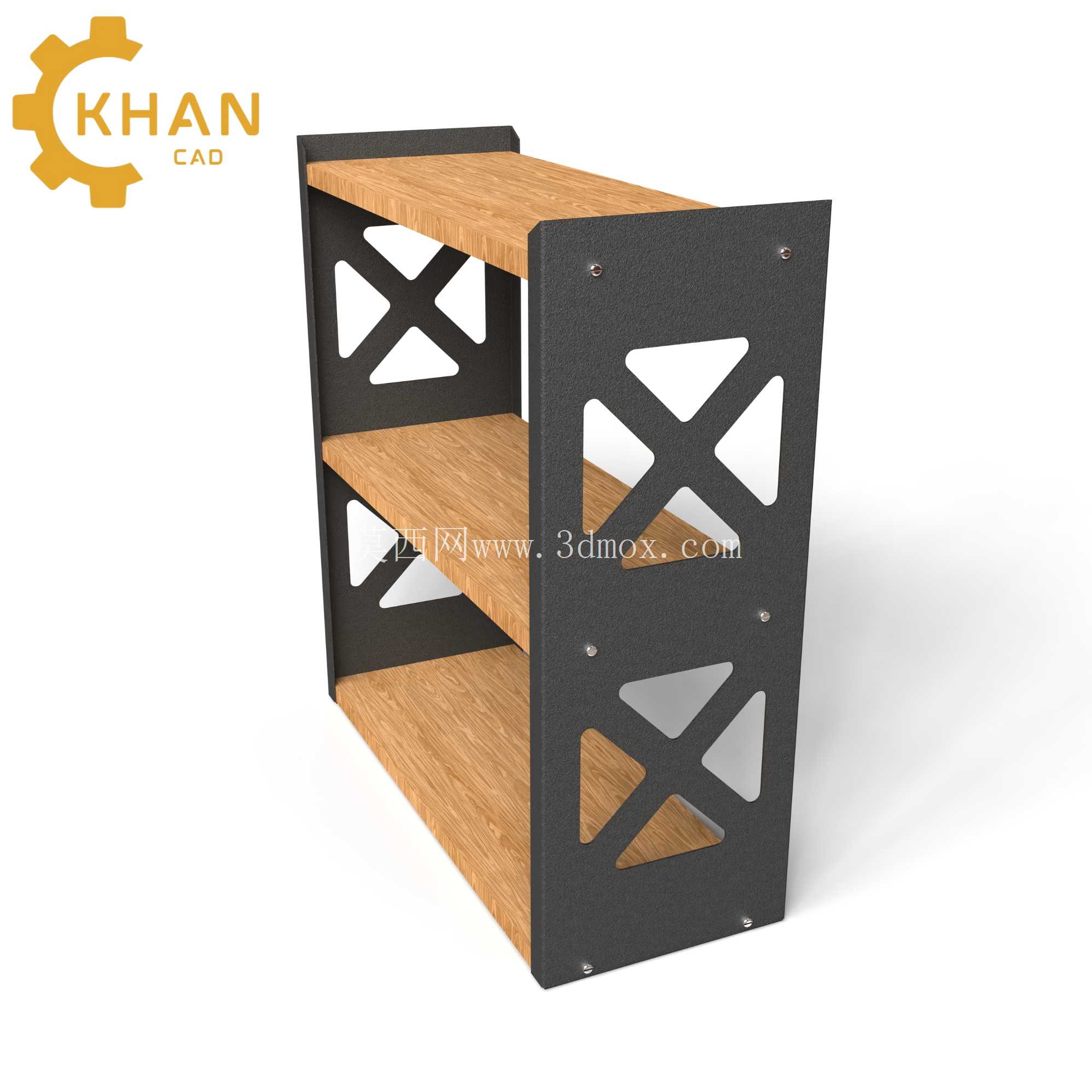

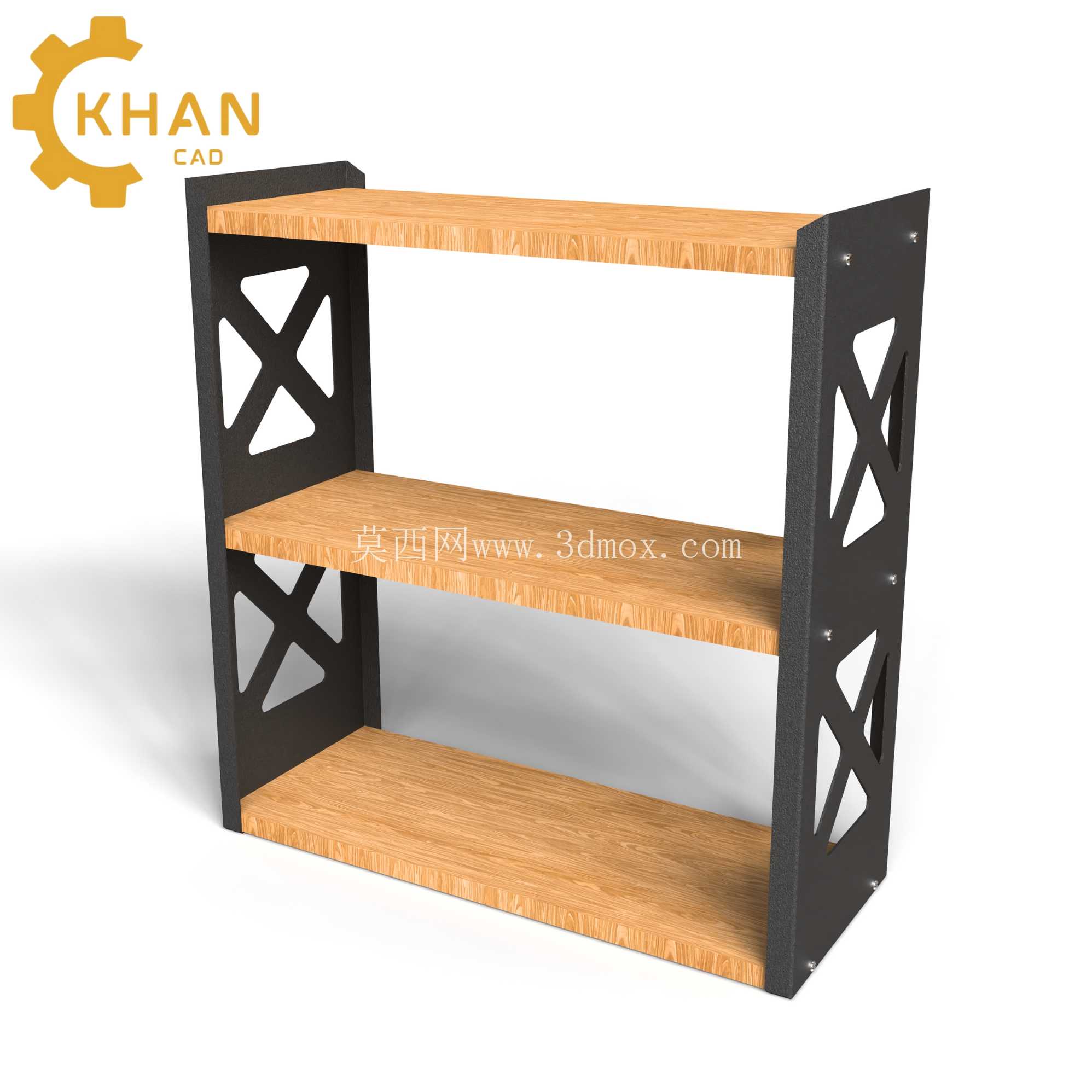

从结构设计思路上看，侧板作为整个置物架的核心承载部件，没有采用传统的方管焊接框架，而是选用整板裁切的加工方式，配合X型镂空加强结构，一方面减少了焊接工序带来的变形误差，所有安装孔位都可以在板材裁切阶段一次加工成型，装配时不需要额外做焊接定位，普通用户按照孔位对齐即可完成组装，大幅降低了装配门槛；另一方面X型的镂空结构既起到了结构加强的作用，避免整板受力时出现侧向弯曲变形，同时也形成了辨识度很高的工业风外观，不需要额外做装饰性的表面处理，金属板材做哑光喷塑之后就能直接呈现出硬朗的视觉效果。

在功能特性上，三层置物空间的层高做了差异化设计，最下层预留了较高的空间，可以放置档案盒、马克杯这类高度较高的物品，中间层适配常规书籍、小型时钟这类中等高度的物件，最上层可以放置平板、耳机这类常用的桌面数码产品，不同层高的划分充分考虑了日常置物的尺寸需求，不会出现层高统一导致高物件放不进、矮物件浪费空间的问题。侧板上的层板托安装孔位做了等距排布的预留，如果后续使用中需要调整层高，只需要拆卸层板固定件，调整到对应孔位重新固定即可，不需要对结构做额外改造，拓展性很强。

从安装边界和尺寸适配的角度来说，这款侧板的整体高度控制在800mm以内，宽度方向的层板支撑边宽度为300mm，适配的层板长度在800-1000mm区间，安装时只需要保证两块侧板平行放置，层板与侧板的固定孔位对齐，使用配套的自攻螺丝或者紧固件即可完成固定，不需要额外的安装辅助工具，普通家用的十字螺丝刀就能完成全部装配流程。侧板底部预留了10mm的调节脚垫安装位，如果放置地面不平整，可以通过调节脚垫的高度来保证整个置物架的水平，避免出现层板倾斜、物品滑落的问题。

在受力表现上，X型加强筋的结构将层板传递下来的垂直载荷分散到侧板的上下两个固定端，避免了载荷集中在侧板中部导致的变形，按照常规1.5mm厚度的冷轧钢板材质计算，单层的额定承载可以达到15kg，三层总承载不超过40kg的情况下，结构不会出现永久性变形，完全满足日常家居、轻型办公的置物需求。同时侧板的边缘都做了折弯翻边处理，既提升了侧板自身的结构强度，也避免了锋利的板材边缘划伤使用者，细节处理符合民用家具的安全设计要求。

不同于市面上常见的塑料插接式置物架，这款金属侧板结构的置物架在长期使用过程中不会出现塑料老化导致的结构松动问题，金属材质的抗蠕变性能更好，即使长期放置恒定载荷的物品，也不会出现层板下垂、侧板变形的问题，使用寿命更长。同时X型的镂空设计减少了材料的使用量，相比整板式的侧板，材料利用率提升了30%左右，在保证结构强度的前提下有效控制了生产成本，也降低了产品的整体重量，搬运移动时更加方便。
