Creation PCut CT-630 替换托架组件\u0026 刀具支架

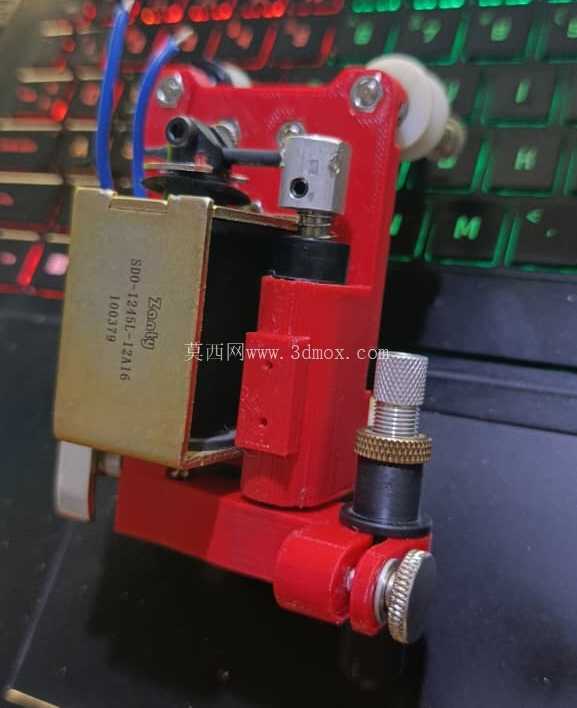

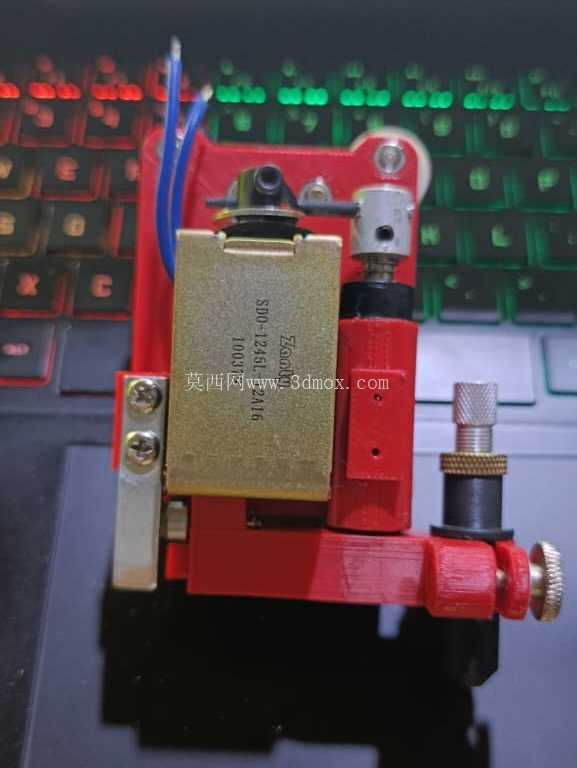

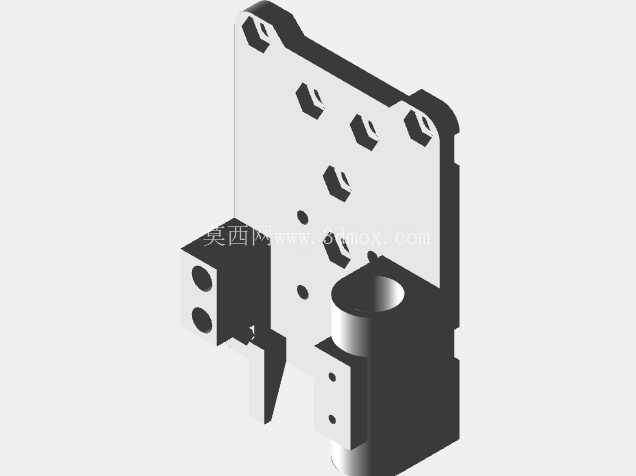

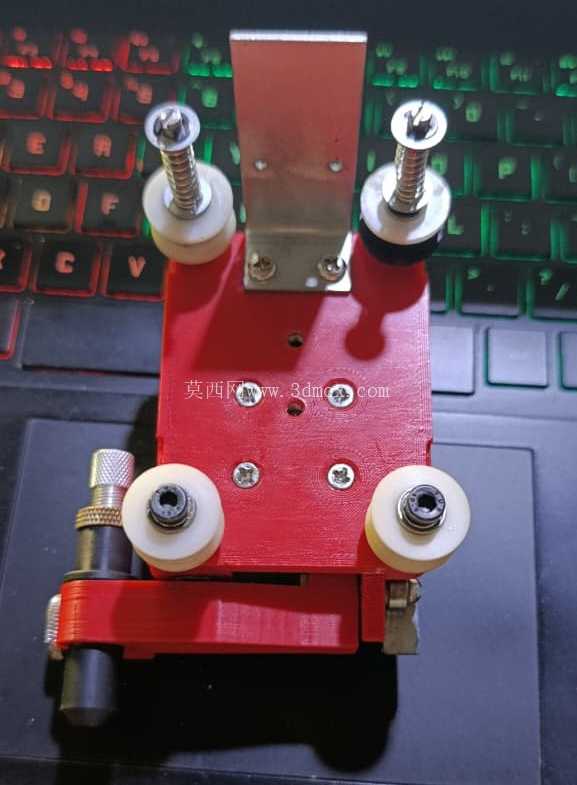

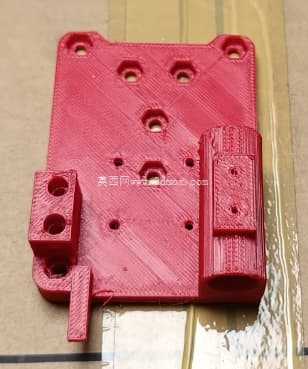

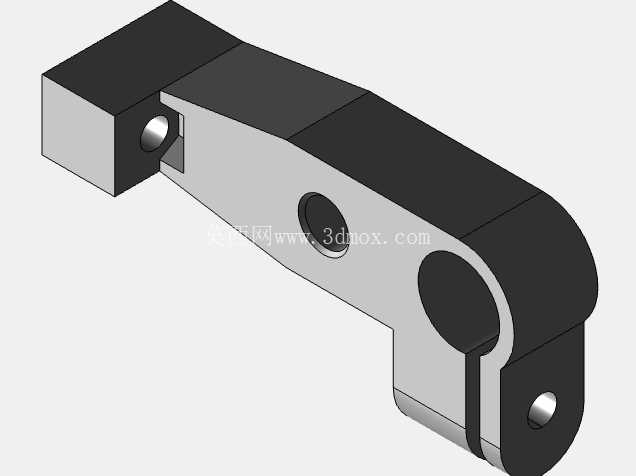

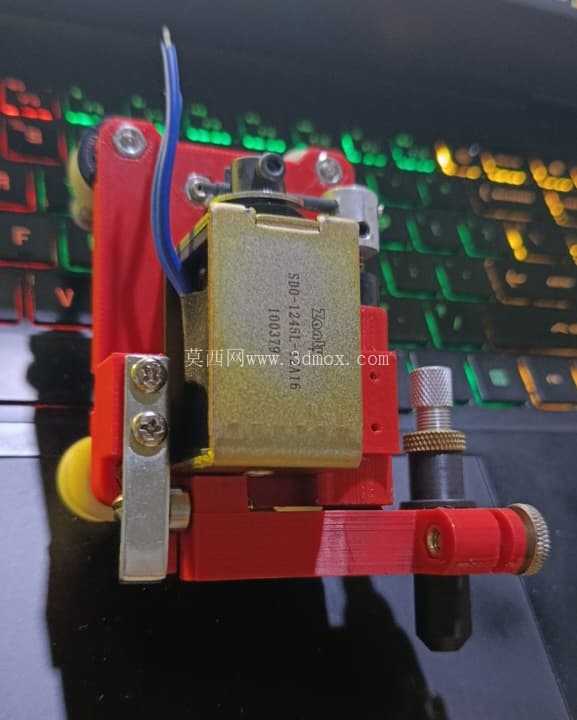

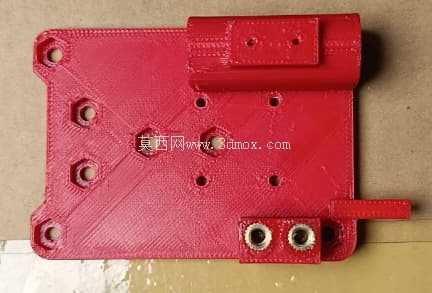

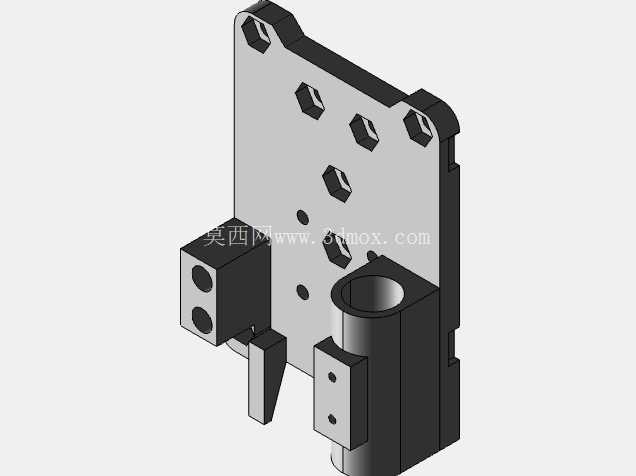

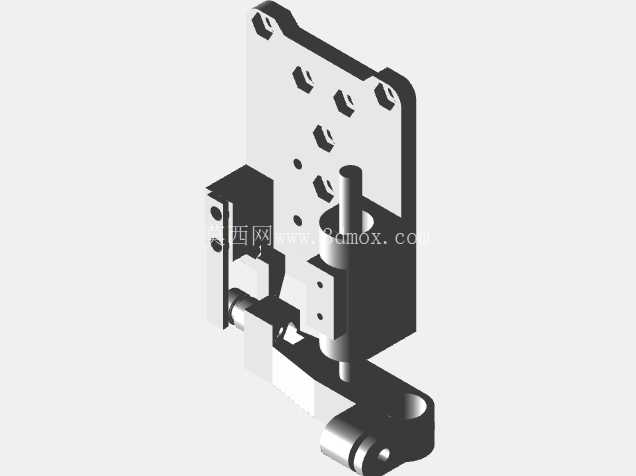

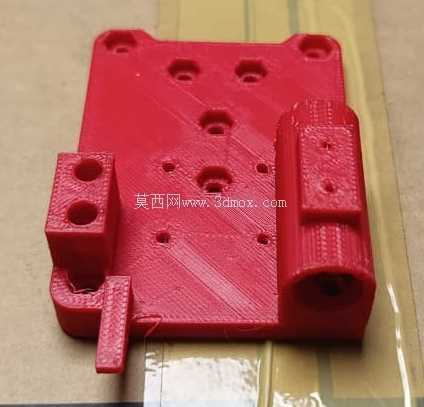

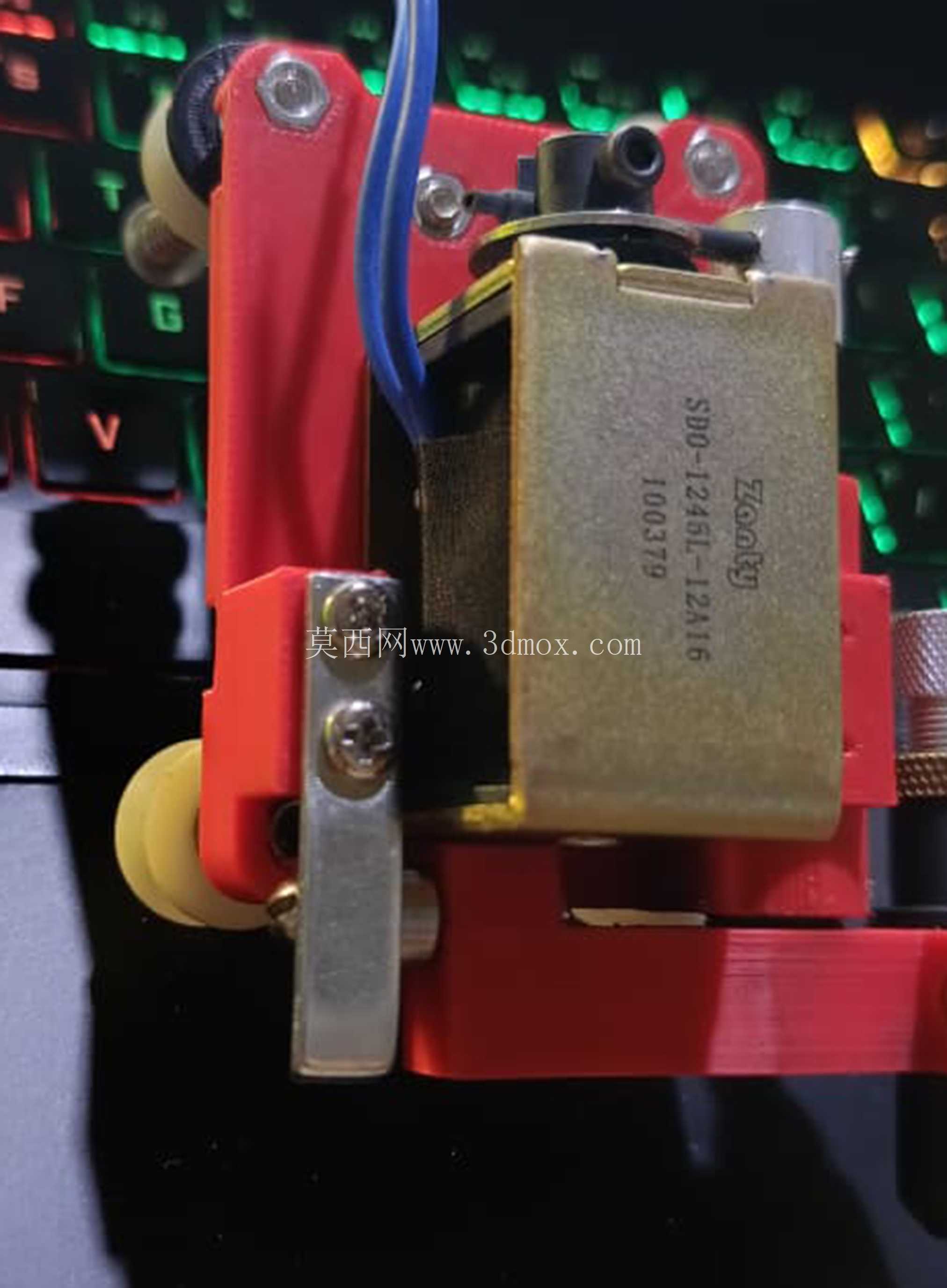

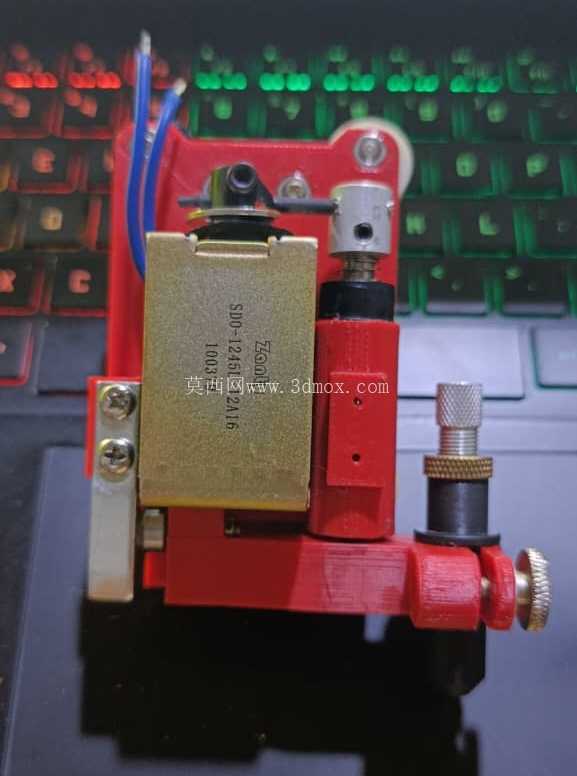

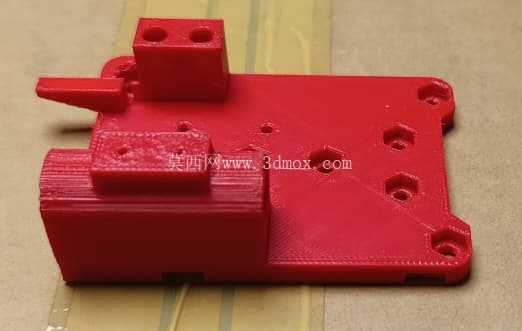

这是为 Creation PCut CT-630 乙烯基刻字机定制的重新设计的替换托架组件。我机器的原始托架完全损坏，包括刀片支架部分和后托架板。 由于在当地很难找到替换零件，我在 Fusion 360 中重新设计了损坏的组件，并在 ABS 中将其 3D 打印为功能性维修零件。该模型包括：主托架刀具支架部分刀片支架的安装结构损坏的 CT-630 托架组件的替换设计该项目的创建是为了帮助修复和恢复旧的 Creation PCut 乙烯基刀具，其中原始备件不容易获得。推荐的打印设置材质：ABS 填充：80 至 100 建议百分比 层高：160 至 200 微米 墙壁或周长：4 至 6 个墙壁 支撑：根据打印方向需要 喷嘴：400 微米喷嘴 后处理：可能需要轻微打磨或钻孔才能精确贴合 为了获得最佳强度，请打印具有足够壁厚和高填充的零件，因为刀片支架区域在切割过程中会承受压力。请在最终使用前仔细检查对齐情况。 刀架应笔直垂直，刀架应在导轨上平稳移动。 根据打印机校准，可能需要进行小打磨或孔调整。这是专为我自己的 Creation PCut CT-630 机器设计的定制维修部件。 根据您的机器版本、原理，可能需要进行少量修改

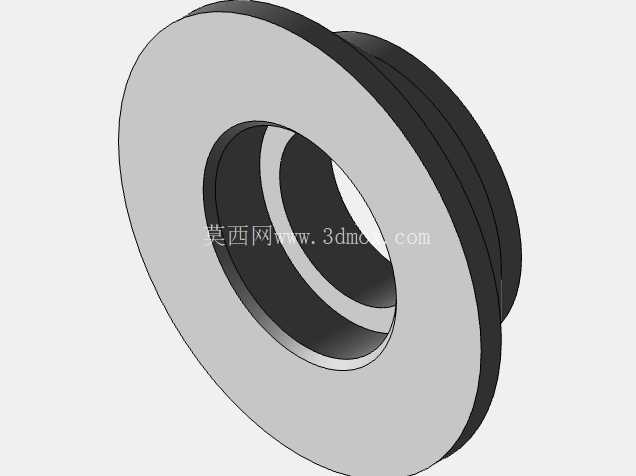

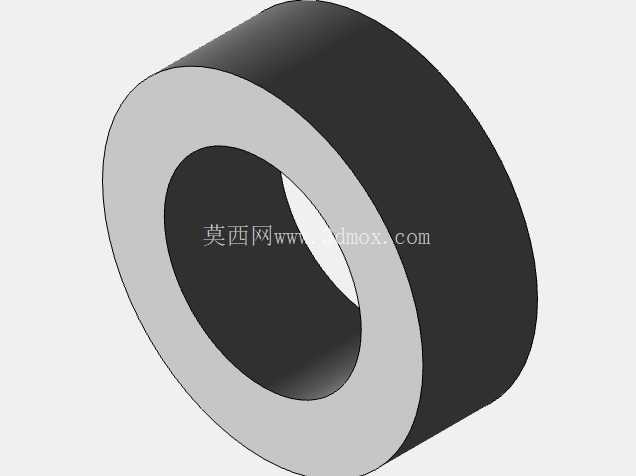

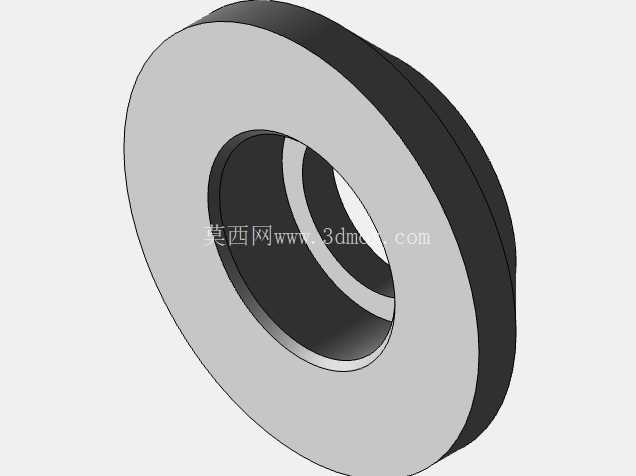

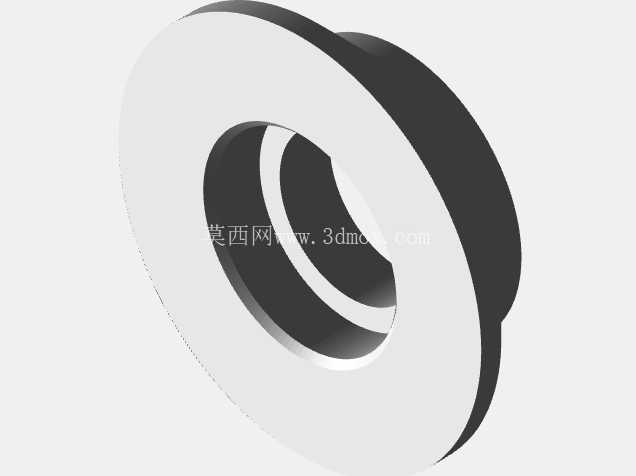

精度、刀架尺寸、螺钉、轮子或托架硬件。注意：- 如果您想打印打印滑轮，那么您需要打印 2 件来完成滑轮，还需要 684ZZ 轴承。 V-Flat-Pully 适用于下侧。重要提示：- 轴承孔和刀具支架杆孔大约大 0.5 毫米，因为我在冷却时将其打印为 ABS 和 ABS 收缩。 因此，请在打印前检查孔。
