汽车发动机多缸流量模拟排气歧管结构

在乘用车与商用车的内燃机进排气系统开发环节，排气歧管作为连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构设计直接决定了各缸排气的均匀性、排气背压水平以及整机的动力输出与排放表现。这套针对多缸发动机开发的排气歧管结构，核心设计目标是通过流道走向的优化，实现各缸排出废气的均匀汇流，避免各缸排气之间出现干涉扰流，降低排气过程的压力损失。

从实际装车的应用场景来看，这类排气歧管多用于直列六缸布局的内燃机，匹配的排量区间覆盖2.0L到3.5L的自然吸气或涡轮增压机型，既可以适配传统燃油乘用车的动力总成，也可用于轻型商用车的柴油动力单元。在实际运行过程中，每个气缸排气门开启时排出的高温高压废气，会通过对应独立的歧管支管汇入中央的集流腔，最终流向三元催化器、颗粒捕捉器等后处理单元，再经消声器排出车外。如果歧管的流道设计不合理，各缸排气在汇流过程中会产生相互冲击，形成局部湍流与涡流，不仅会提升整体排气背压，导致发动机泵气损失增加、动力输出下降、油耗升高，还会造成各缸排气残余废气系数差异过大，使得个别气缸的燃烧稳定性变差，长期运行下甚至会出现气门烧蚀、缸内积碳异常增多的故障。

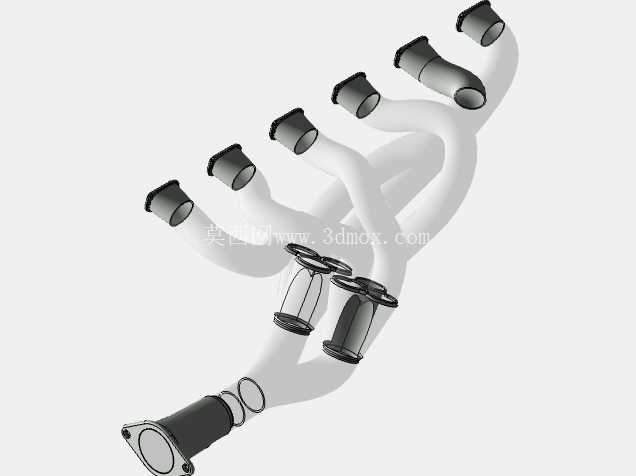

这套结构的设计思路完全围绕气流组织展开，六个独立支管采用等长化的走向设计，每一段流道的弯曲曲率都经过反复调整，避免出现过小的弯折半径导致气流局部流速骤变，同时各支管与集流腔的连接位置采用渐扩式的过渡结构，减少气流汇入时的截面突变带来的压力损失。在支管与气缸盖连接的法兰端，设计了独立的密封安装面，每个接口都匹配气缸盖排气口的轮廓尺寸，安装时通过金属密封垫片实现端面密封，避免高温高压废气出现泄漏——这一点在工程实际中尤为重要，一旦排气在歧管与缸盖的结合面出现泄漏，溢出的高温废气会烘烤周边的线束、传感器与橡胶管路，轻则导致传感器信号失准，重则引发线路老化短路甚至机舱起火的风险。

在集流腔的末端，设计了与下游排气系统连接的法兰接口，接口位置预留了氧传感器的安装螺纹孔，可直接安装宽域氧传感器用于监测排气空燃比，为发动机电控系统的喷油闭环控制提供信号输入。歧管本体的壁厚设计充分考虑了高温工况下的热膨胀变形，薄壁区域的厚度控制在3mm到4mm之间，既可以降低整体结构重量，也能减少热容量，让发动机冷启动时排气温度能够快速上升，缩短三元催化器的起燃时间，降低冷启动阶段的污染物排放。在歧管的支管外侧，设计了独立的固定支架安装位，可通过隔热支架将歧管固定在发动机缸体侧面，抵消发动机运行过程中的振动载荷，避免歧管长期受振动出现焊缝开裂、法兰面变形等失效问题。

从安装边界来看，这套歧管的整体轮廓完全避让了发动机舱内的周边部件，包括发动机悬置、冷却水管、空调管路以及线束走向的空间，安装时不需要对周边部件进行额外的切割或改动，法兰面的螺栓孔位完全对应量产气缸盖的排气口安装孔位置，具备直接适配量产机型改型的基础。在流道的内壁设计上，所有过渡位置都做了圆滑处理，不存在直角凸起或凹陷结构，减少气流在壁面的附着与扰流，同时光滑的内壁也能降低积碳在壁面的附着概率，长期使用下不会因为积碳堆积导致流道截面积变小、排气阻力上升。

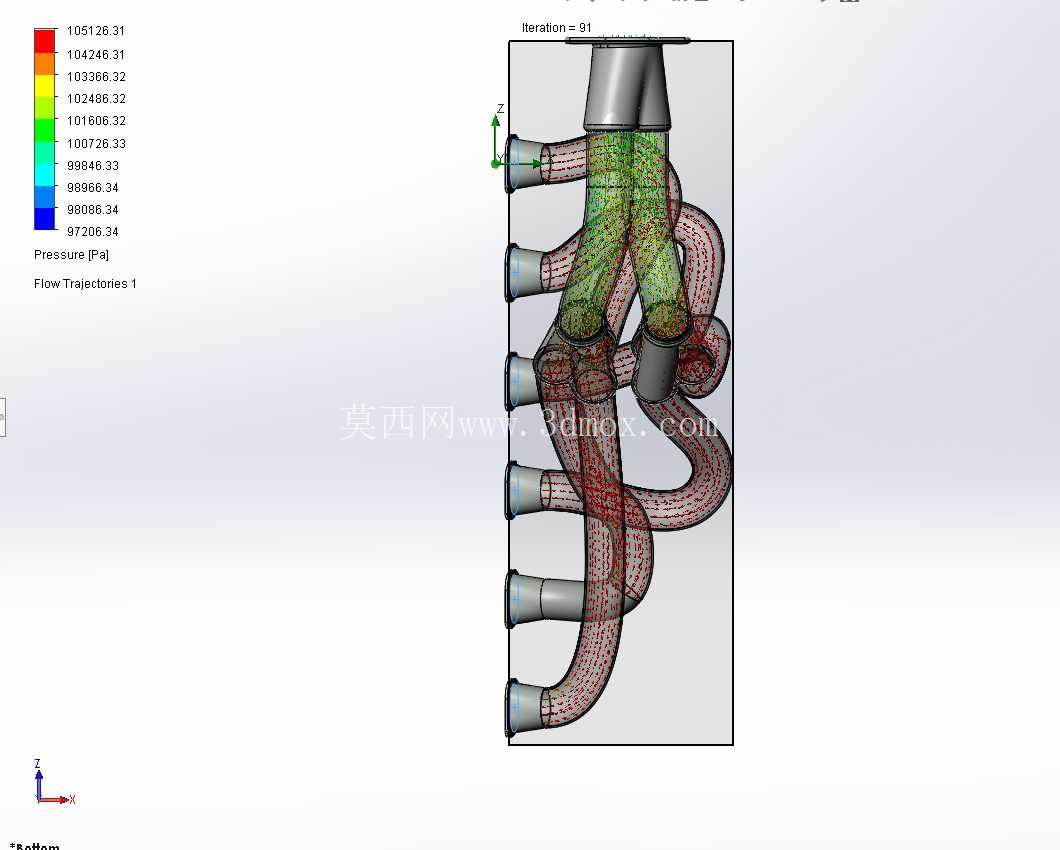

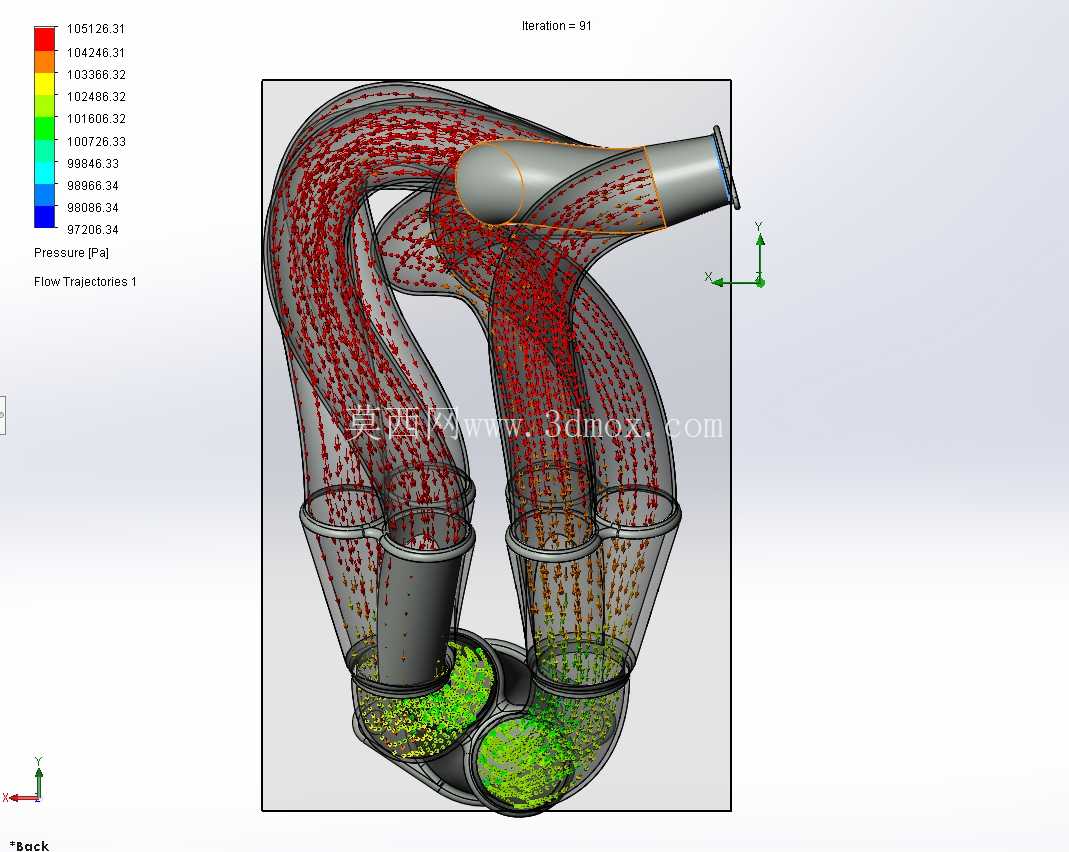

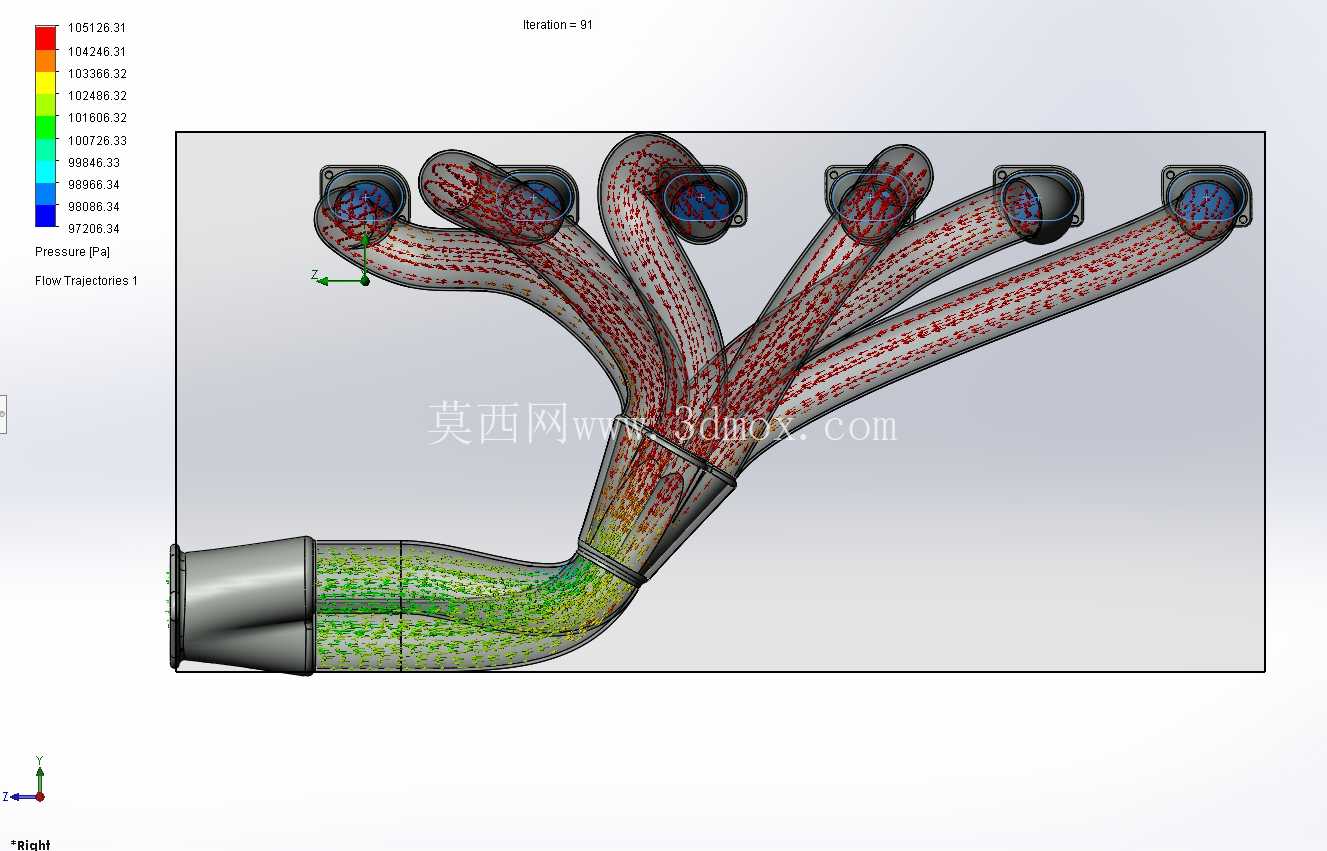

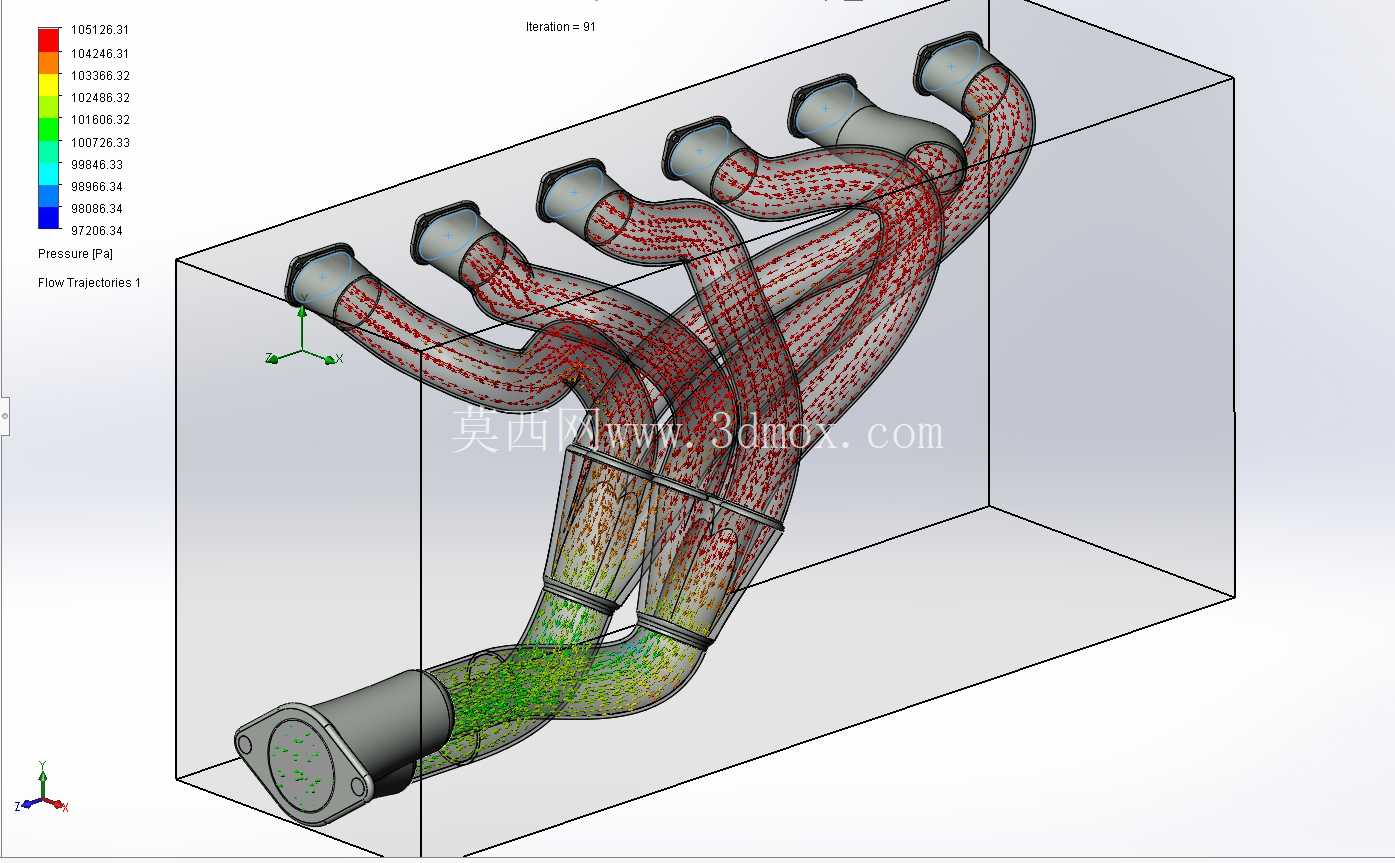

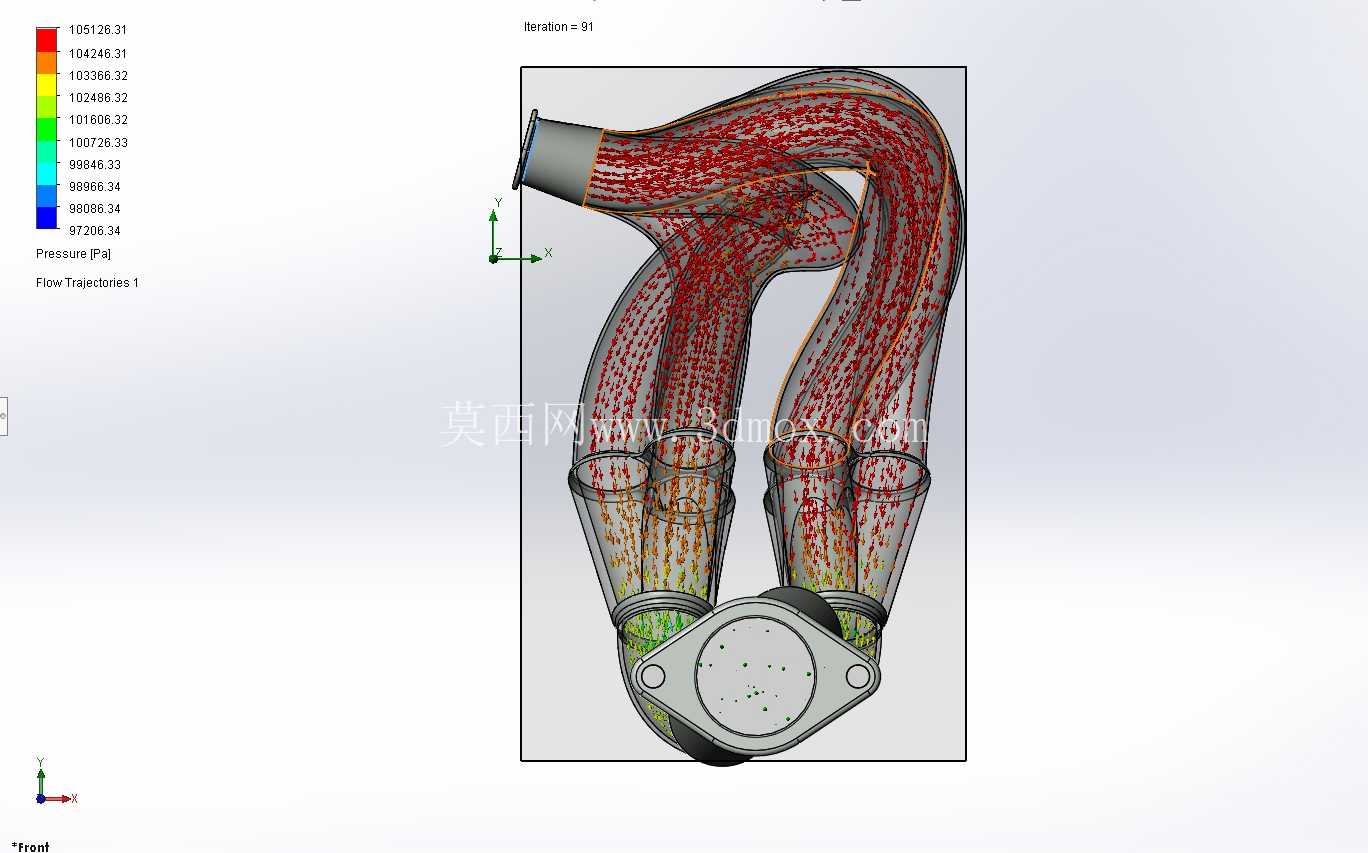

针对流量模拟的验证需求，这套结构的所有流道截面都做了封闭处理，可直接导入流体仿真软件进行各工况下的排气流量、流速分布、压力损失以及湍流强度的模拟计算，帮助设计人员快速识别流道内的局部高压区与涡流区，针对性调整流道走向与截面尺寸，在样件试制之前就完成多轮结构优化，大幅减少后续台架试验的迭代次数，缩短整个排气系统的开发周期。在实际台架验证环节，这类经过流道优化的排气歧管，相比传统的不等长歧管结构，能够将各缸排气的不均匀度控制在5%以内，全负荷工况下的排气背压降低12%到15%，对应的发动机峰值功率可提升3%到5%，同时燃油消耗率也能得到一定程度的改善。

另外，这套结构在集流腔的位置预留了废气再循环系统的取气口安装位，可根据不同机型的配置需求，外接EGR管路将部分废气重新引入进气歧管参与燃烧，降低缸内最高燃烧温度，减少氮氧化物的排放，满足更严格的排放法规要求。歧管的所有安装法兰面都设计了定位销孔，装配时可通过定位销实现快速定位，降低生产线的装配难度，保证安装位置的一致性，避免人工装配出现错位导致的密封失效问题。
