立式颗粒燃料取暖炉结构设计

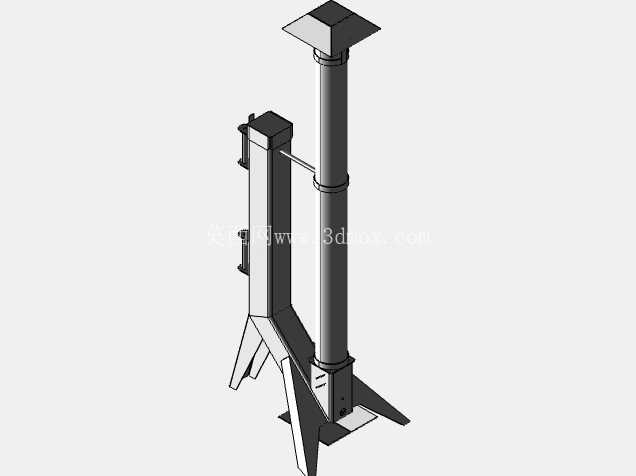

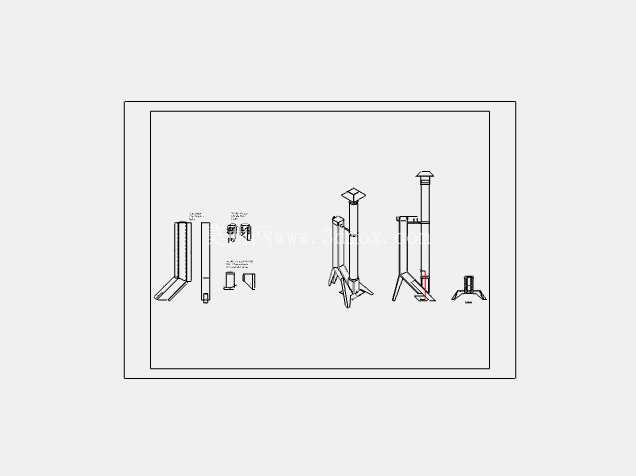

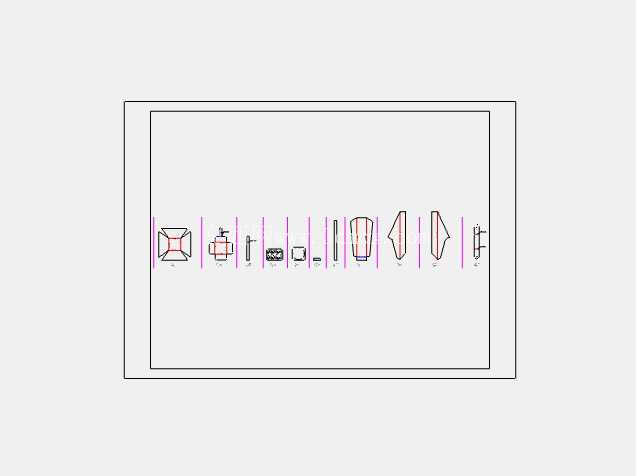

这款立式颗粒燃料取暖设备的三维结构，核心围绕小型民用、商用场景的分布式采暖需求搭建，在北方乡镇自建房、小型临街商铺、户外临时作业岗亭这类没有集中供暖覆盖的场景中，这类设备的适配性远高于传统燃煤炉具。从实际使用逻辑出发，设备采用双立柱并行的结构布局，一侧为封闭的颗粒燃料储送与燃烧腔体，另一侧为独立的排烟换热通道，两个腔体通过中段的连接结构实现烟气导流，避免燃烧过程中出现烟气倒灌的问题。燃烧腔体外侧设置有快开式检修门结构，日常清灰、点火操作都可以通过侧门完成，不需要拆解整体设备外壳，腔体背部预留的卡扣结构可以直接适配墙面挂装，也可以搭配底部的三脚支撑结构实现落地放置，两种安装方式对应的安装边界分别为：挂装时墙面承重需满足设备满料状态下的总载荷，落地安装时支撑脚的展开范围为直径八百毫米的圆形区域，地面平整度误差不超过五毫米即可保证设备稳定运行。排烟通道采用分段式法兰连接设计，每段管节之间通过抱箍锁紧，顶部设置有防雨风帽，风帽的倾斜角度经过调整，能够在四级风力下避免外部气流灌入烟道影响燃烧效率，烟道总高度可以根据安装场景的层高进行增减，标准配置下烟道总高度为一点八米，能够满足常规三米层高空间的排烟要求，烟气出口位置预留有温度传感器安装位，可以后续加装温控模块实现燃烧功率的自动调节。底部的三脚支撑结构采用斜撑式受力设计，每根支腿与主炉体的连接位置都设置有加强筋板，支腿底部带有可调式脚垫，能够在不太平整的地面上通过调节脚垫高度实现设备水平校准，避免燃料输送过程中出现卡料问题。燃料储仓的容积设计为单次装填可满足八小时连续燃烧需求，仓体内部做了倾斜导料坡面，颗粒燃料依靠自重即可滑入燃烧区，不需要额外设置螺旋送料结构，降低了设备的故障点，这种设计对于使用木质颗粒、荞麦壳压块这类常见生物质颗粒燃料的场景适配性很好，不需要对燃料做额外的破碎筛分处理。从建模逻辑来看，整个设备的结构拆分完全按照实际加工装配顺序搭建，每个钣金件的折弯止裂槽、焊接预留坡口都在模型中做了体现，法兰连接位置的螺栓孔位全部做了对齐处理，装配时不会出现孔位错位的问题，燃烧腔体的内壁预留了耐火衬层的安装空间，后期可以根据使用需求加装耐火水泥衬层延长腔体使用寿命。设备的外表面没有多余的突出结构，所有连接螺栓都采用内藏式设计，避免日常使用过程中磕碰伤人，操作侧的控制区域预留了点火开关、风量调节旋钮的安装位，对应的走线槽在腔体内部做了隐藏处理，外部看不到明线，整体外观简洁规整。在实际选型参考时，需要注意设备的安装位置要与周边可燃物保持至少三百毫米的安全距离，排烟通道穿过木质吊顶或者墙体时需要加装隔热阻燃套管，避免高温引燃周边材料，设备的进风口设置在燃烧腔体下部，安装时不能遮挡进风位置，否则会出现燃烧不充分、烟气中一氧化碳含量超标的问题。这款结构设计没有采用复杂的电控元件，整体依靠自然通风实现助燃，后期维护成本很低，适合对采暖设备可靠性要求高、不方便频繁维护的使用场景，建模过程中对每个钣金件的展开尺寸都做了工艺校验，所有折弯半径都符合常规钣金加工的工艺要求，不需要额外开模即可完成加工生产。
