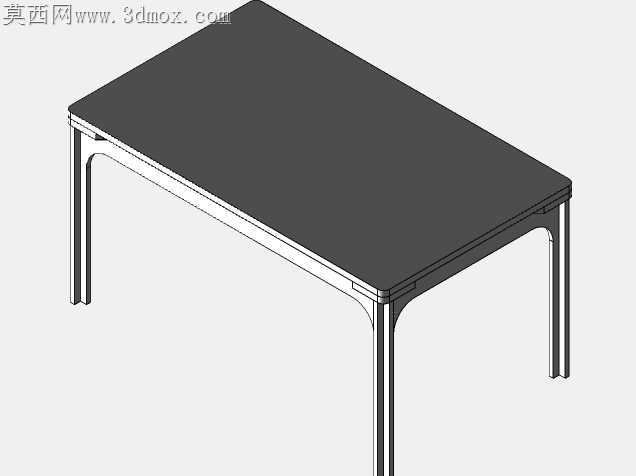

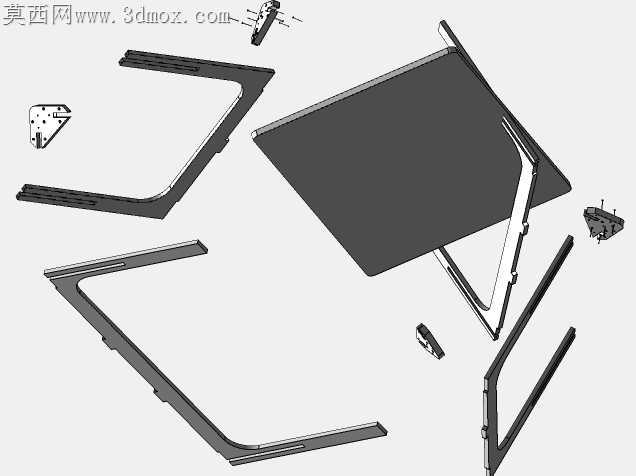

数控切割作业简易支撑工作台结构设计

车间里数控切割工位的临时支撑台总出问题，要么台面被熔渣烧蚀变形后板材放不平，切出来的零件边缘垂直度差0.3mm以上，要么支腿焊接处受重载冲击开裂，换一次台面要停产半天，耽误下料节奏。这款简易工作台的结构完全围绕切割作业的实际工况做适配，台面没有用整板铺焊，而是采用间隔排布的扁钢栅格，栅格间距留到25mm，既可以托住厚度3mm以上的各类板材，又能让切割产生的高温熔渣直接从缝隙落到下方的集渣槽，不会在台面积攒结渣，避免板材被垫起导致切割轨迹偏移。栅格条的材质选用耐磨高锰钢，边缘做了15度的倒角处理，切割火焰扫过的时候不会因为直角棱边聚热产生过快烧损，单根栅格条磨损后可以单独抽换，不用整体更换台面，备件成本能压到原来整板台面的六分之一。支腿部分没有采用常见的方管直接焊接结构，而是在每根支腿和台面框架的连接处加了三角形的加强筋板，筋板厚度选6mm，刚好能承受1.2吨以内的板材堆叠载荷，不会出现长期受压后支腿外撇的情况。支腿底部预留了可调脚杯的安装螺孔，地面不平整的时候可以拧动脚杯调整台面水平度，不用像老式焊接台那样垫铁皮找正，调整时间从原来的二十分钟缩短到两分钟。台面下方的集渣槽做了抽拉式设计，槽体深度150mm，积攒的熔渣冷却后可以直接把槽抽出来倾倒，不用工人钻到台下面掏渣，清理作业的安全隐患少了很多。框架连接的位置全部采用二氧化碳气体保护焊连续焊缝，焊后打磨掉焊渣做喷塑处理，能抵御切割现场的氧化皮锈蚀，日常使用不用频繁做防锈维护。栅格条和框架的固定不用满焊，每隔300mm做一段间断焊，热变形量比满焊小七成，组装后台面的平面度能控制在0.15mm每米以内，完全满足数控切割的板材放置精度要求。台面上没有多余的凸起结构，板材拖动的时候不会被勾挂，吊装上下料的时候吊具也不会磕碰到突出的连接件，日常作业的流畅度比老式工装台高不少。
