双体水上载具结构设计方案

项目分类: 发布时间:2020-06-30 ID:120873

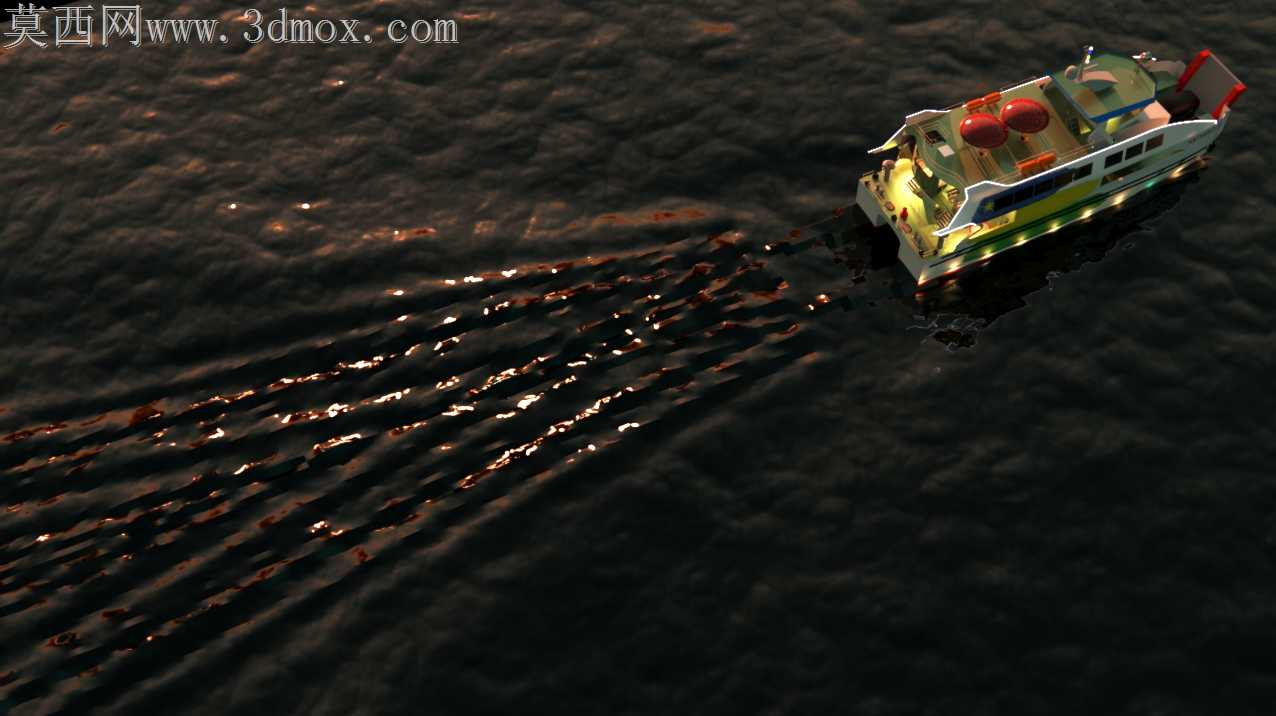

  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案
  • 双体水上载具结构设计方案

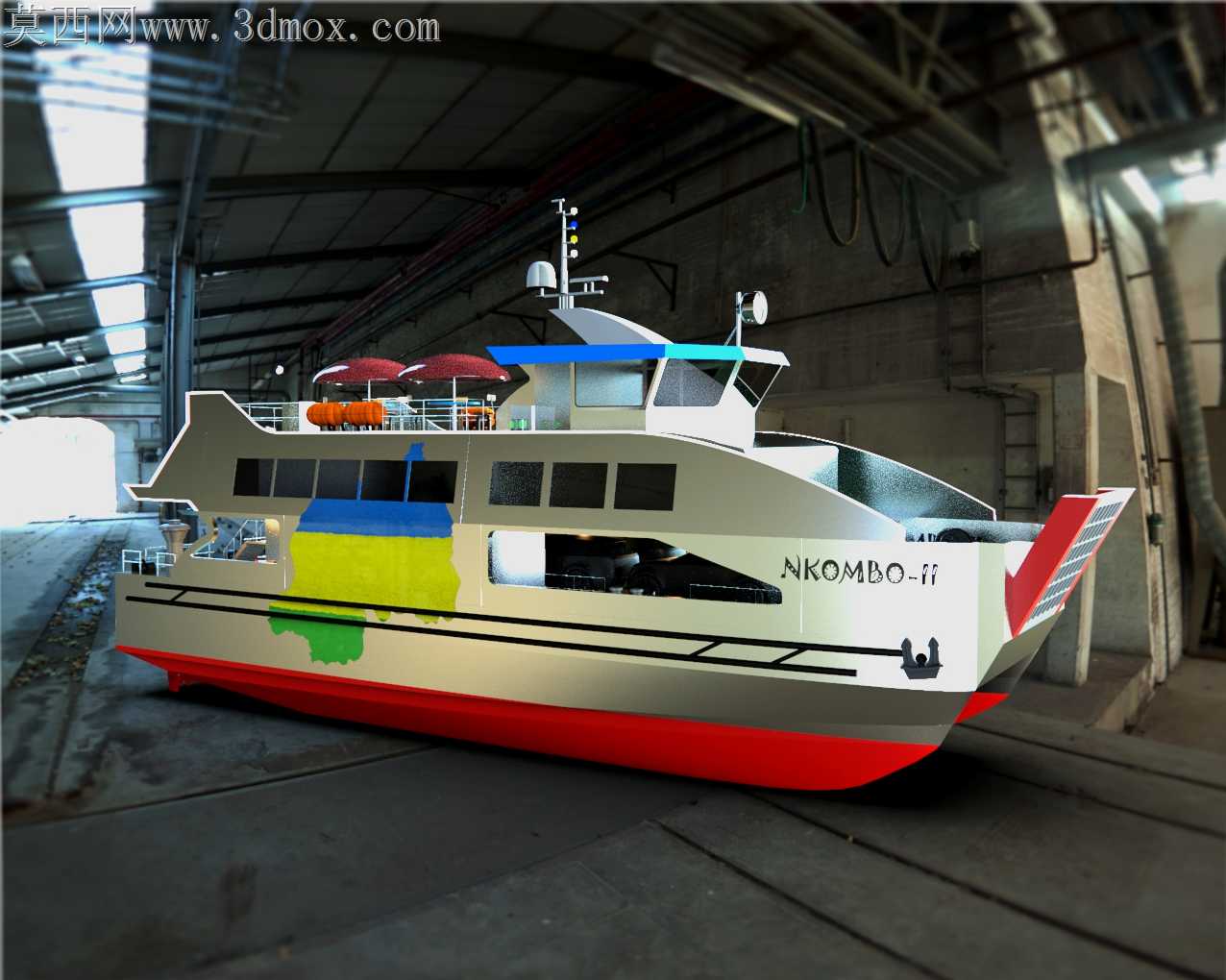

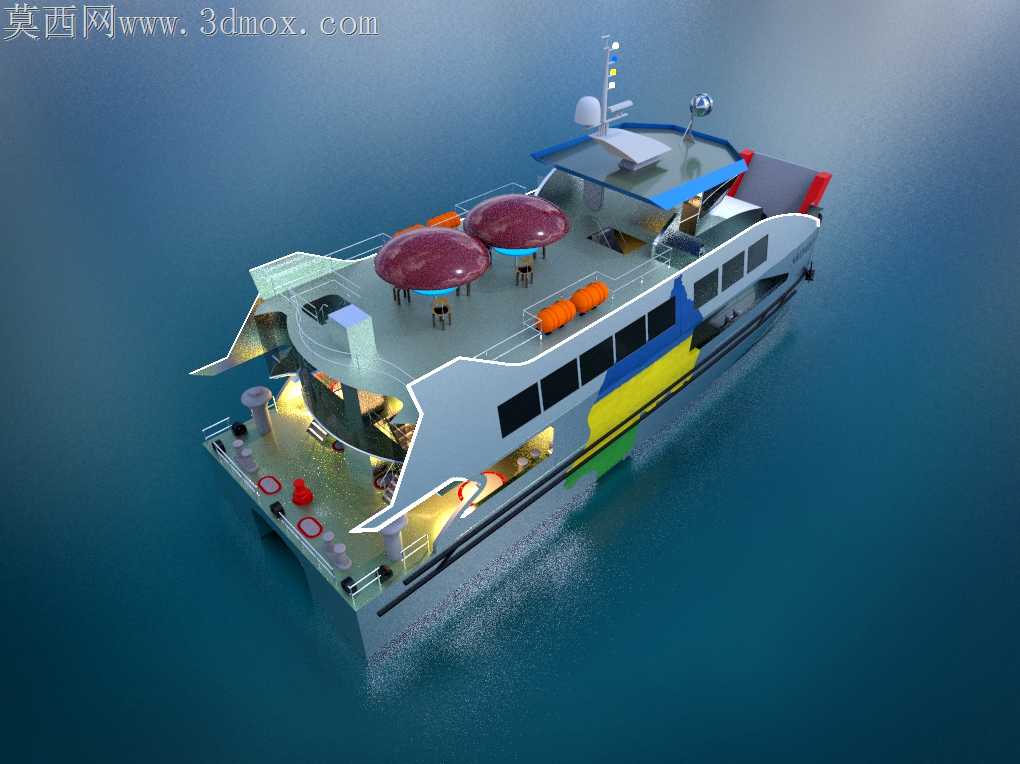

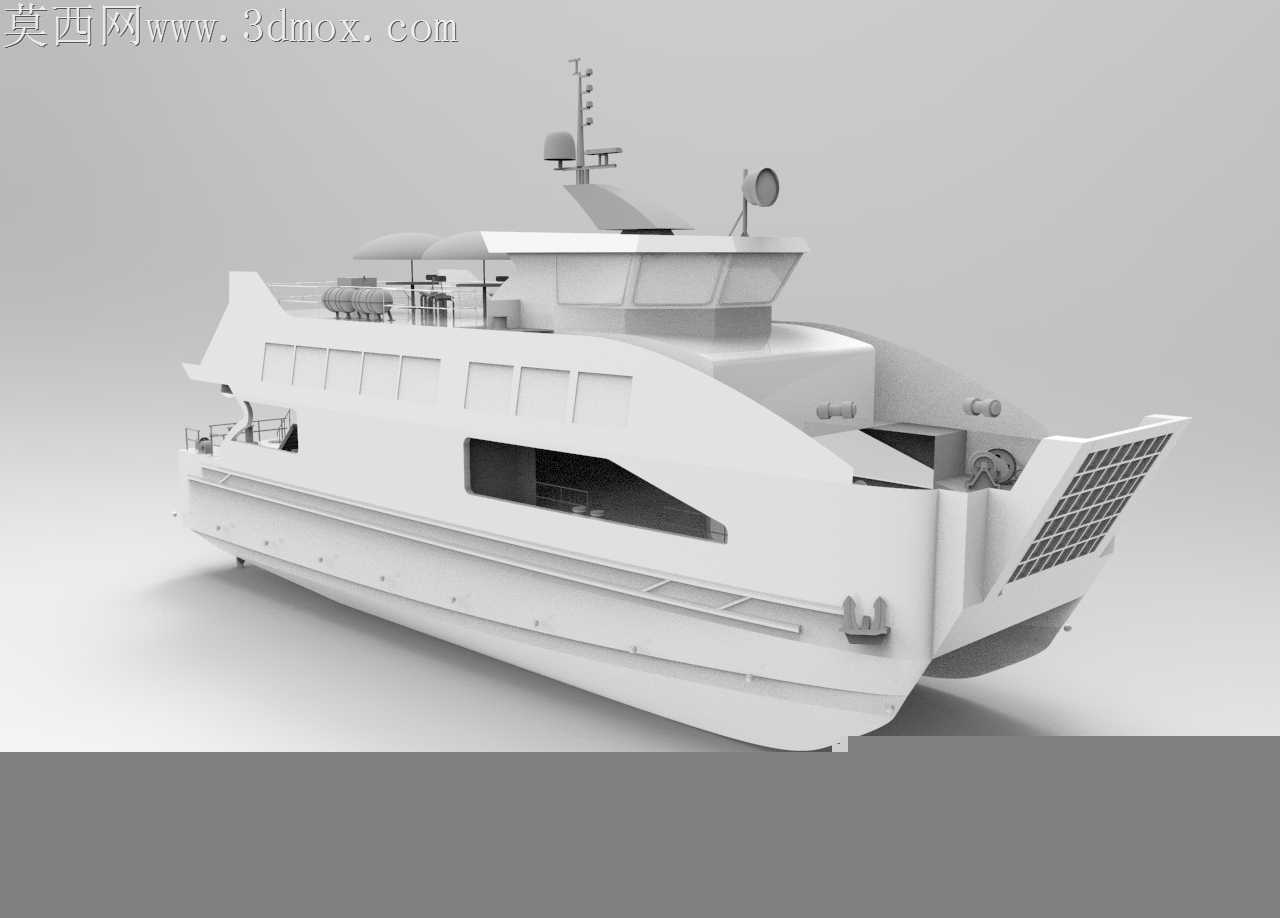

常规单体船在近岸浅水区航行时,横摇幅度过大带来的乘员晕船、设备移位问题始终困扰小型作业船的设计,双体构型的核心优势就在于通过两个片体的分散布局大幅提升横向稳性,但片体与连接桥的衔接处恰恰是应力集中最易出现结构失效的位置。两个平行片体的线型设计没有追求过度顺滑的曲面曲率,而是在片体中后段保留了轻微的折角结构,这种处理并非建模时的精度疏漏,反而能在数控裁切船用铝合金板材时减少曲面热弯的工序,折角处的加强筋可以直接沿折边焊接固定,不需要额外制作曲面胎架校准弧度,能把单船的船体加工周期压缩近两成。连接桥与片体的衔接位置没有采用直角对接的生硬结构,而是做了渐变式的圆弧过渡,过渡段的壁厚从片体的5mm逐步增加到连接桥位置的8mm,避免航行时波浪反复拍击衔接位置引发的金属疲劳裂纹,片体内部的舱室隔板没有做满焊密封的整舱设计,而是在隔板下缘预留了3mm的流水间隙,日常航行溅入片体内部的积水可以顺着间隙流向艉部的集水舱,不需要在每个独立舱室单独设置排水孔,减少船体开孔带来的渗漏隐患。片体底部的舭部位置没有加装额外的舭龙骨,而是直接在片体外侧压出了一道深度12mm的连续凸棱,这道凸棱既能在航行时产生阻尼减轻横摇,又能作为片体停靠岸壁时的防撞结构,不需要额外加装橡胶护舷,减少船体附件的维护成本。上层甲板的固定孔位全部做了下沉式沉台设计,螺栓锁紧后螺帽完全没入沉台内部,不会突出甲板表面勾绊作业人员的安全绳或者渔具,甲板表面的防滑纹理没有采用规则的网格造型,而是顺着人员经常通行的艏艉方向做了平行的凸起筋条,高压水枪冲洗甲板时,污水会顺着筋条之间的凹槽直接流向两舷的排水口,不会在甲板表面残留积水。两个片体的艉部轴系安装位做了同轴度校准的定位凸台,安装螺旋桨轴时不需要反复打表调整位置,凸台的加工公差控制在0.02mm以内,能大幅减少轴系运转时的振动传递,降低航行时的船体共振噪音。片体艏部的破浪结构没有采用尖锐的V型首,而是做了微钝的倾斜切面,这种设计在浅水区航行时即便触碰到水下的暗礁或者漂浮杂物,也不会直接撞穿艏部薄板材,钝面结构能把撞击力分散到更大的板材面积上,提升近岸航行的结构安全性。连接桥下方的净空高度经过反复校核,在满载排水量状态下依然能保留350mm的安全距离,波浪从两个片体之间涌上时不会直接拍击连接桥底板,减少航行时的阻力抬升,也能避免连接桥长期受波浪拍击出现焊缝开裂的问题。
