卡纳莱塔40X60规格布线用电线管

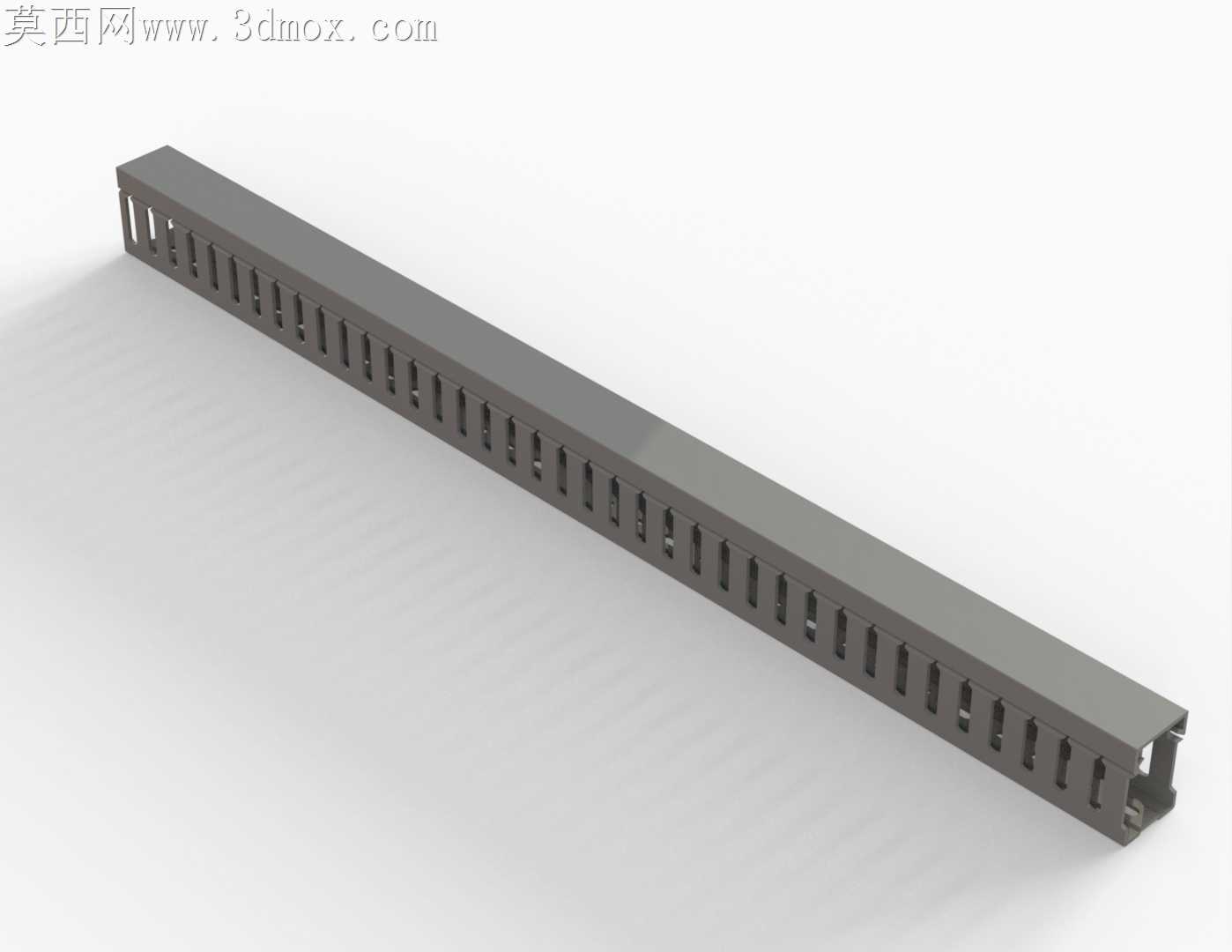

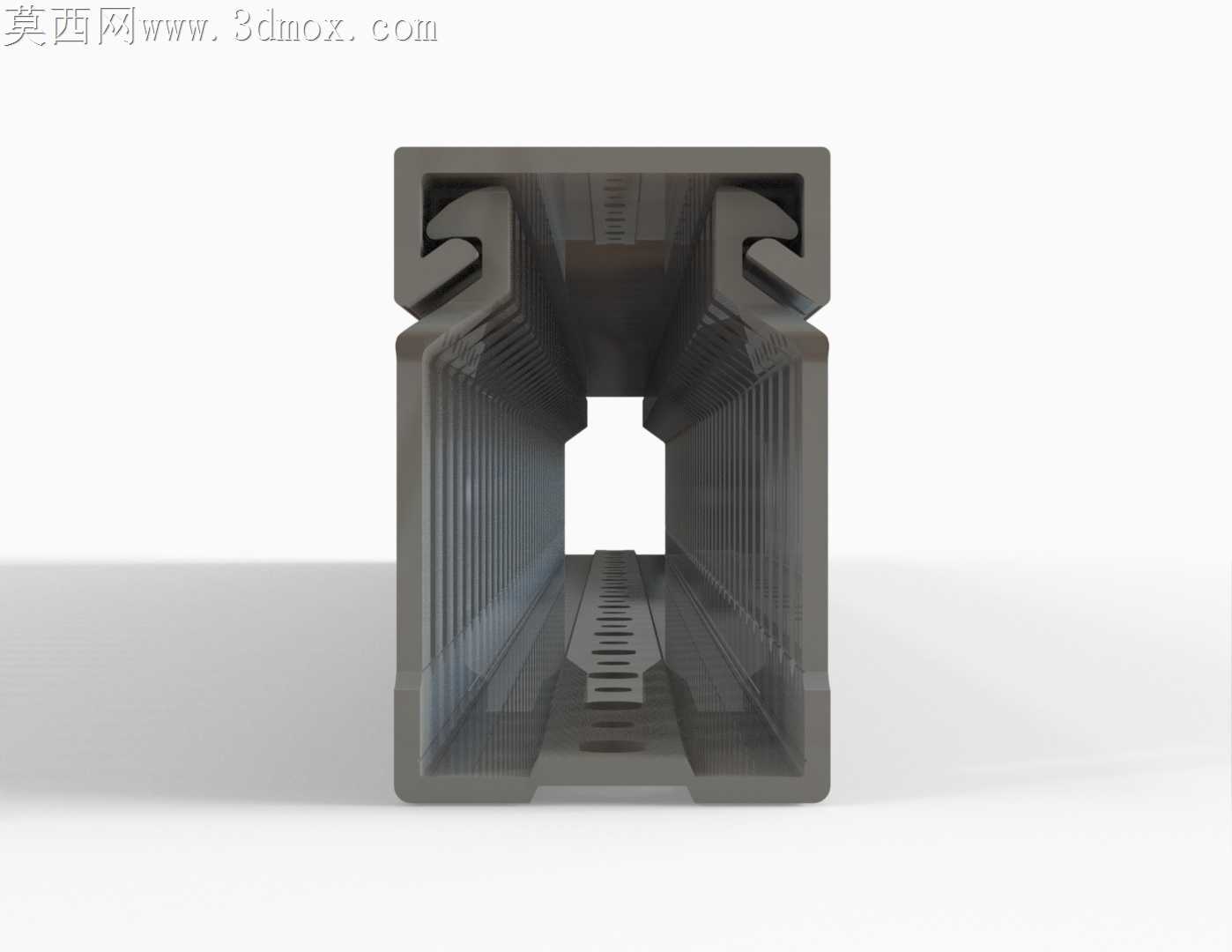

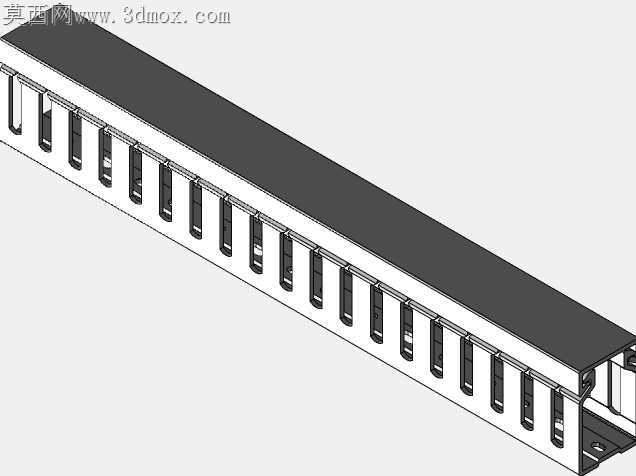

电气柜内布线作业里，常规封闭线管穿线阻力大、后期检修换线需整段抽拉，侧边开口的线槽又容易出现线缆滑出、盖板脱落的隐患，这款40X60规格的电线管在槽体侧壁做了等距排布的窄缝开口，窄缝宽度控制在3mm以内，刚好能让单股控制线顺利卡入，又不会让成束的动力线从缝中脱出，省去了整根线缆从管端穿入的繁琐步骤，柜内零散布线时可以逐段把线缆卡进对应位置的侧缝，后期调整单根线路也不用拆解整束线缆。槽体的边角做了0.5mm的圆角过渡，没有尖锐的裁切毛边，穿线时不会刮破线缆的绝缘护套，避免柜内布线出现绝缘破损的短路隐患。槽体两端做了嵌套式的拼接止口，同规格线管对接时不用额外加装连接接头，止口的配合公差留了0.1mm的间隙，PVC材质挤出成型后即使有轻微的形变，也能顺利拼接对齐，不会出现两段线管接歪、缝隙过大漏线的问题。侧壁的窄缝不是完全贯通的通槽，每段窄缝之间留了2mm的连接筋，整个槽体的抗弯折强度比全通侧槽的款式高40%左右，长距离架空布线时不会因为线缆自重出现中部弯折塌陷的情况。槽体内部的底面做了细微的磨砂纹理，线缆排布时不会因为柜内风机的振动出现滑移错位，固定扎带时也能增加摩擦力，扎带不会顺着槽体滑动移位。槽口的边缘做了内收的卡边，配套的盖板扣上之后，卡边会嵌入盖板内侧的凹槽里，即使柜内有元器件发热导致PVC轻微软化，盖板也不会因为热胀冷缩出现翘边脱落的情况。窄缝的排布间距和常规电气柜内元件的接线端子间距匹配，每一个出线缝刚好对应一组端子的接线位置，布线时不用额外裁剪线槽开口，直接把对应端子的线缆从最近的侧缝引出即可，能大幅减少现场布线的加工工作量，也能让柜内走线更整齐规整，不会出现线缆交叉杂乱的情况。槽体的壁厚控制在1.2mm，既保证了足够的结构强度，又不会因为壁厚过大导致内部有效走线空间被压缩，60mm的内部高度刚好能容纳三排1.5平方的控制线成束排布，40mm的宽度适配大部分柜内安装梁的固定孔位，不用额外打孔就能直接用自攻螺丝固定在安装梁上。
