20英寸自行车轮组带轮胎精细三维设计

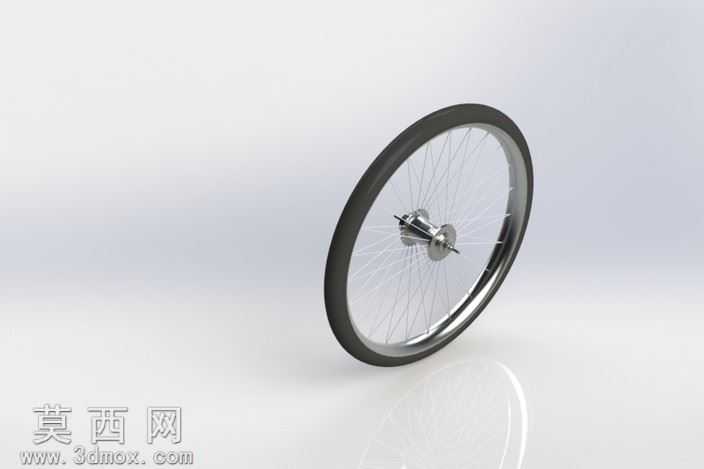

本作品为20英寸规格自行车轮组搭配外胎的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先从核心部件花鼓开始构建，精准还原花鼓的轴身、法兰盘、轴承安装位的结构比例，对法兰盘上的辐条穿孔位置做等距圆周阵列处理，保证每一处孔位的角度偏差控制在合理公差范围内，匹配真实轮组的编圈受力逻辑。其次进行辐条建模，采用细长圆柱特征搭配端头的弯折结构，按照常规交叉编法的空间路径完成单根辐条绘制后，通过圆周阵列生成全部辐条，同时搭配配套的条帽结构，还原辐条与车圈、花鼓的连接关系，清晰呈现轮组的受力传导结构。车圈部分采用薄壁环形截面特征构建，精准还原20英寸轮径的圈体弧度，对圈体上的条帽安装孔、胎边卡槽结构做精细化处理，保证胎边卡槽的尺寸完全匹配外胎的安装需求，还原真实车圈的装配限位结构。外胎部分采用橡胶材质的纹理表现，胎面做细腻的防滑纹路建模，胎侧还原薄壁橡胶的曲面弧度，通过曲面放样、加厚特征完成胎体构建，精准匹配车圈的胎边卡槽尺寸，还原轮胎与车圈装配后的贴合状态。渲染阶段采用工作室纯白背景环境，对金属部件（花鼓、车圈、辐条）赋予镀铬金属材质，调整反射参数呈现金属件的亮面质感，对外胎赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶表面的漫反射质感，通过柔和的打光方案呈现轮组的立体结构，在轮组下方添加柔和的地面反射效果，提升整体渲染的真实感。建模过程中所有部件均采用可编辑参数化特征搭建，各部件之间保留真实的装配间隙，可直接用于装配干涉检查、结构受力模拟，也可用于自行车整车装配的配套部件调用，完整还原了小轮径自行车轮组带胎的全部结构细节，能够满足产品展示、结构教学、整车配套建模等多场景的使用需求。
