可调滚轮摆杆式行程限位开关结构设计

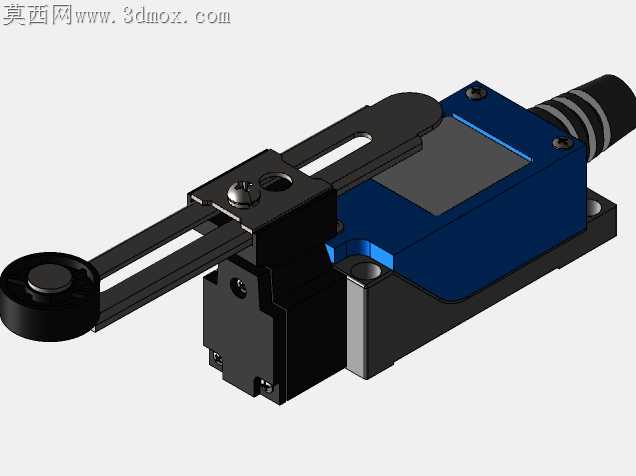

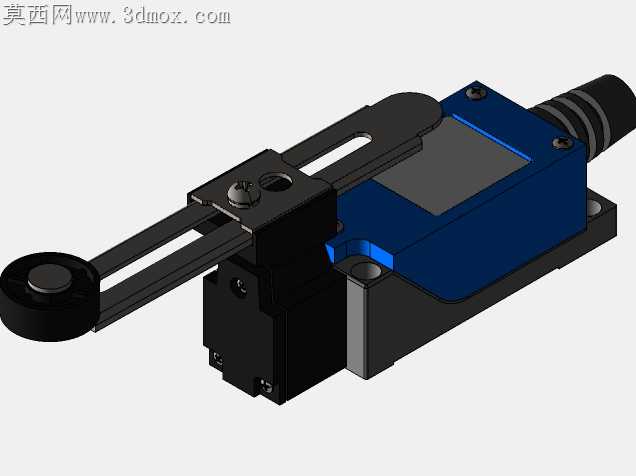

车间产线里的限位开关常年受切削液飞溅、金属粉尘附着，摆杆转轴卡滞、滚轮偏磨是最常见的失效点，这款可调摆杆结构的设计，刚好对准了这些现场加工适配的痛点。摆杆上的长条形调节槽没有做等宽通槽，靠近转轴的位置槽宽收窄0.2mm，固定螺丝锁紧时不会因为安装面的平面度误差出现摆杆歪斜，就算安装基座有轻微的焊接变形，也能通过槽位的微调余量补偿安装偏差，不用额外配磨安装垫片。滚轮部分没有采用一体注塑的包胶结构，而是把黑色耐磨滚轮做成独立嵌件，中间穿的不锈钢销轴和摆杆端部的孔采用H7/h6的间隙配合，销轴两端做了冲点铆接固定，既不会出现滚轮转动时的轴向窜动，又能保证滚轮受侧向力时不会从摆杆上脱出，日常维护时只需要冲掉旧销轴就能更换磨损滚轮，不用整体更换摆杆组件。主体外壳的蓝色防护盖和黑色基座的配合面做了一圈0.8mm深的止口，止口边缘预留了密封胶条的安装槽，就算现场偶尔有切削液喷淋，也不会渗进内部的触点腔，基座底部的两个安装腰孔做了沉头设计，固定螺丝的头部完全沉入沉孔内，不会突出基座底面刮擦安装板的漆面，也不会因为螺丝突出导致开关安装倾斜。侧面的线缆引出端做了阶梯式的橡胶护套，护套和壳体衔接的位置做了倒扣结构，拉扯线缆时不会把护套从壳体上拽脱，护套的波纹段长度刚好适配常见的设备走线弯折半径，频繁的往复动作也不会让线缆根部出现断线问题。摆杆和主体内部转轴的衔接位置做了防尘毡圈的安装位，毡圈刚好卡在转轴和壳体的间隙处，金属粉尘不会顺着转轴缝隙钻进内部的触点腔，避免触点因为积尘出现接触不良的问题。壳体上的固定螺丝全部采用内六角花型槽，比普通十字槽的受力更均匀，车间工人用普通内六角扳手就能拆装，不会因为螺丝槽口滑牙导致外壳拆不开。
