直角排布管道系统支撑管架结构

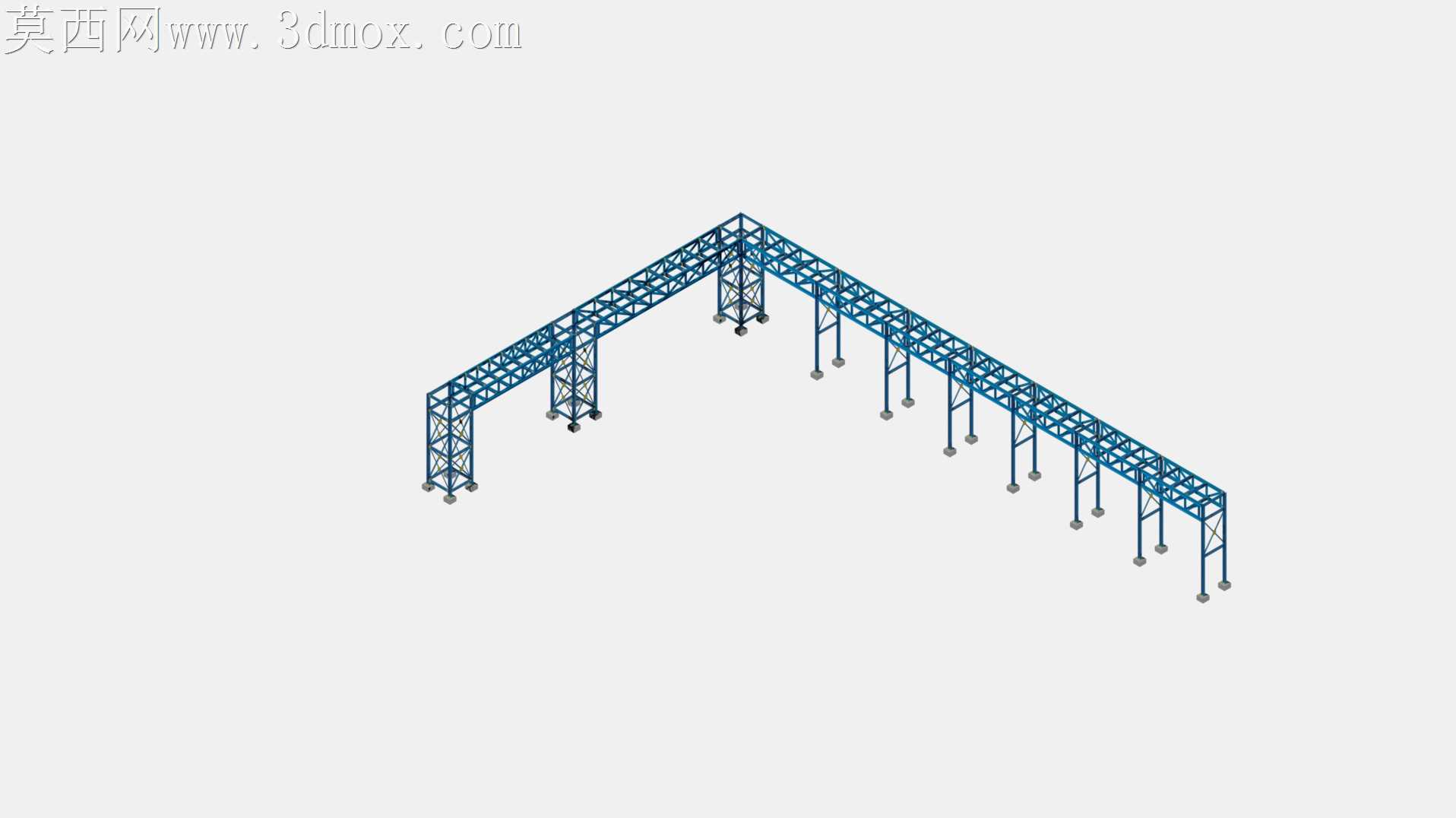

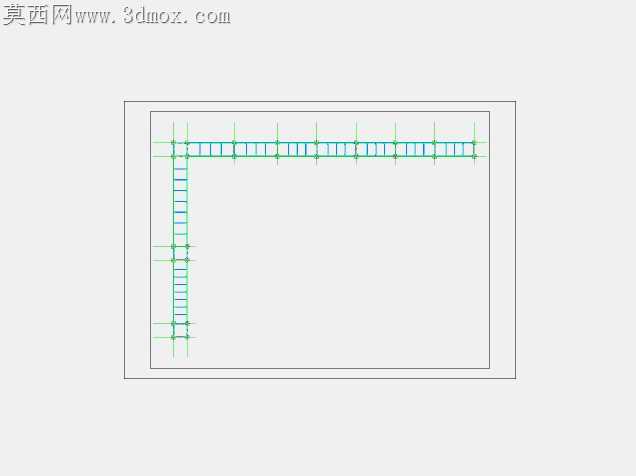

现场管道布设中最容易被忽略的支撑件形变问题，往往出现在直角转向的管段衔接处——长距离水平管段的自重荷载、介质流动带来的微幅振动，会在转角位置形成应力集中，普通等距排布的支架很容易在转角附近出现焊缝开裂、管夹滑脱的隐患。这款管架的结构设计完全围绕转角荷载的分散逻辑做调整，水平段的支撑肋采用等距密排布局，每段肋条的宽度刚好匹配常用管径的管夹安装孔位，不需要现场额外打孔调整，垂直段的支撑肋间距随管段高度逐步收窄，越靠近转角位置肋条密度越高，把水平段传递过来的竖向荷载逐层分解到垂直支撑主梁上，避免转角位置的应力峰值超过型材的屈服强度。加工适配层面，整套管架所有构件均采用等边角钢裁切焊接，没有异形曲面或者特殊弯折的构件，下料阶段只需要按照固定长度裁切型材，不需要定制特殊模具或者做复杂的折弯工序，焊接位置全部采用连续角焊缝，焊脚尺寸统一为4mm，现场焊接作业不需要频繁调整焊接参数，普通持证焊工即可完成作业，焊接完成后只需要做简单的焊渣清理和防锈漆喷涂，不需要额外的表面抛光或者镀层处理，适配厂区、市政管线等多数非腐蚀工况的安装需求。管架上预留的管夹安装孔全部采用长圆孔设计，孔位的长度方向预留了3mm的调节余量，现场安装时如果出现管道排布的微小偏差，不需要重新裁切支架或者扩孔，直接调整管夹在长圆孔内的位置即可完成对位，能大幅降低现场安装的返工率。垂直段的底部预留了与预埋钢板焊接的连接端，连接端的型材伸出长度刚好匹配常规预埋板的尺寸，焊接时不需要额外加焊连接板，直接将支架端部与预埋板满焊即可完成固定，水平段的末端没有做封闭处理，后续如果需要延长水平管段，直接在末端拼接同规格的支架段即可，不需要拆解原有已安装的管段，适配管线后期扩容的改造需求。转角位置的支撑肋做了45度的切角处理，避免尖锐的直角边划伤管道外表面的防腐层，同时也能减少焊接时的应力集中，避免转角位置的焊缝在长期振动下出现疲劳裂纹。实际落地使用时，这种密排肋条的管架相比普通稀疏支撑的管架，能将管道的振动幅度降低60%以上，尤其适配输送液体介质的管线，能大幅减少水锤效应带来的支架松动问题，长期使用不需要频繁紧固管夹螺栓，后期维护成本更低。
