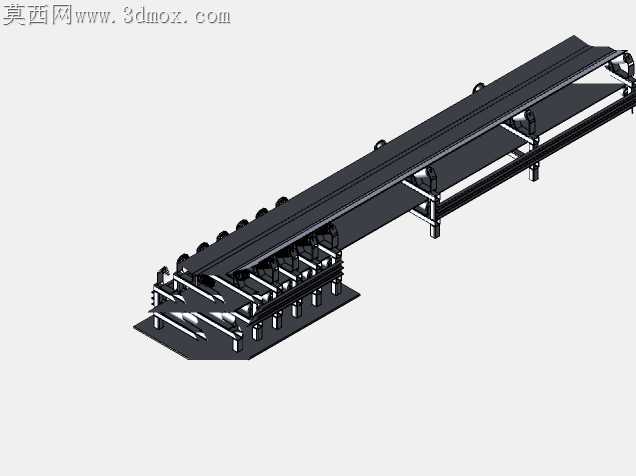

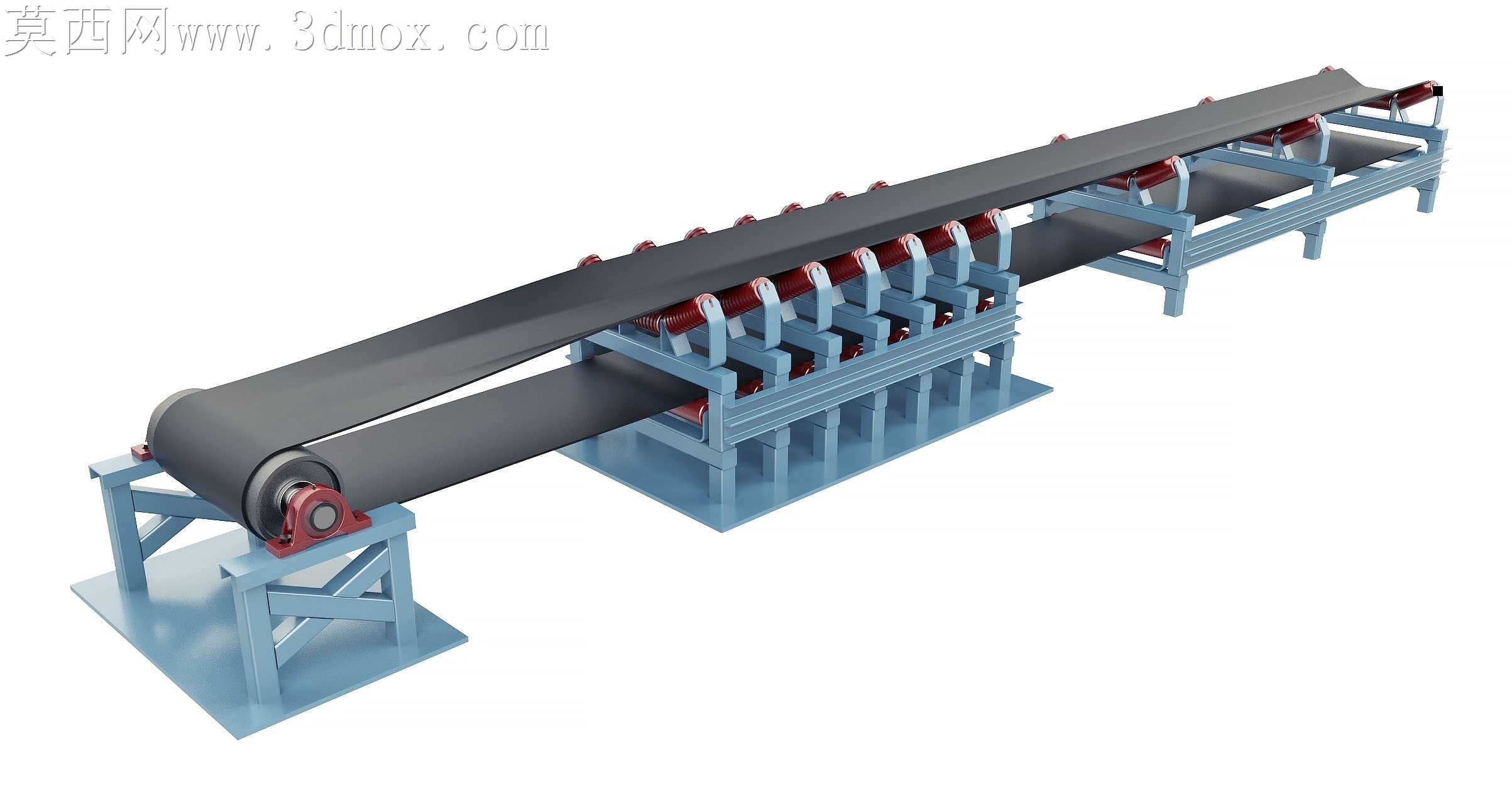

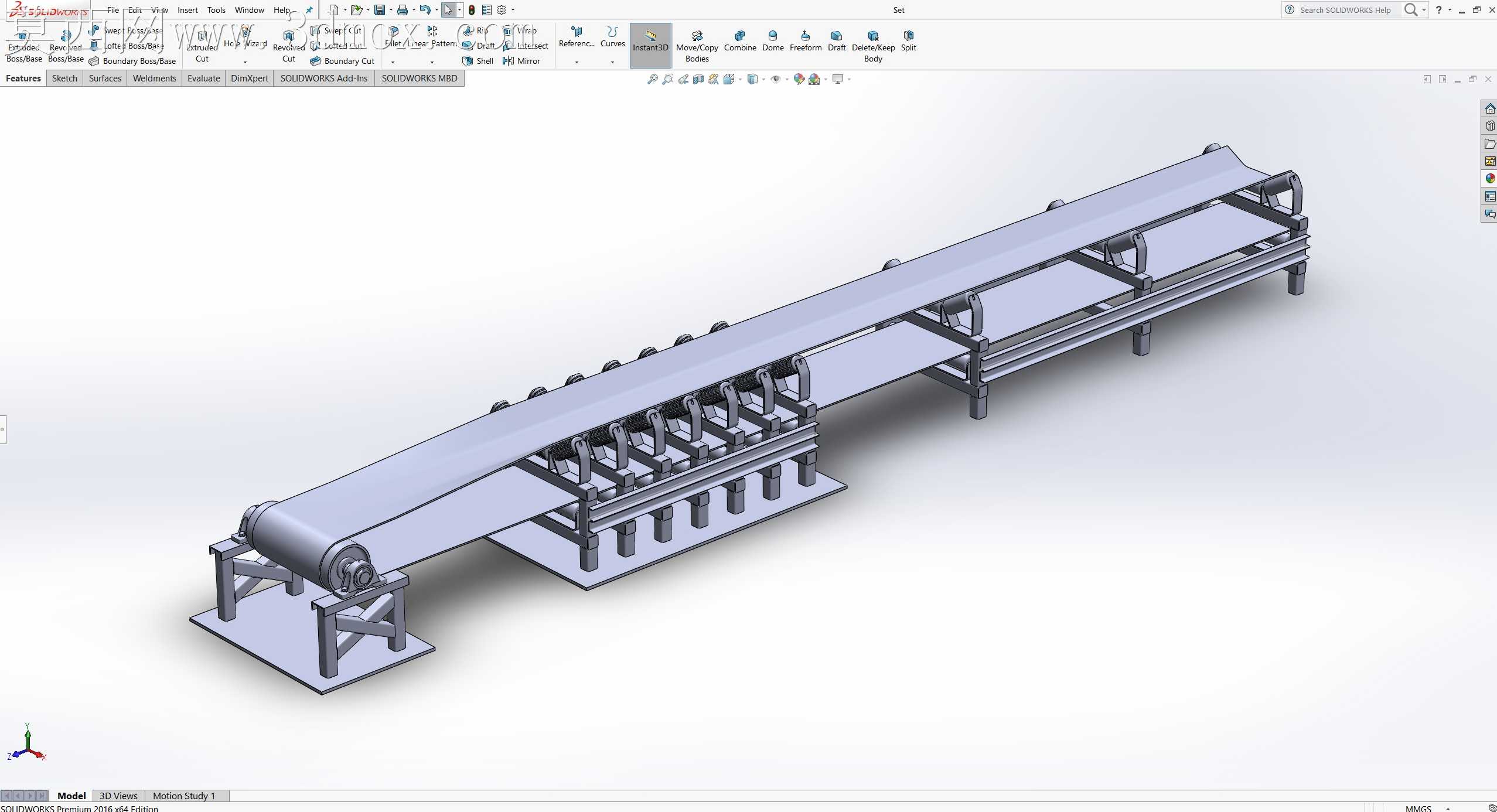

火电厂燃煤输送长距离带式输送结构

火电厂输煤系统常年面临高负荷连续运转的工况，散料输送过程中撒料、皮带跑偏、托辊异常磨损是现场运维最头疼的问题，这套带式输送结构的设计从根源上针对这些现场痛点做了针对性的结构优化。槽型托辊组的排布间距没有照搬通用手册的固定数值，而是结合600MW机组的小时输煤量、燃煤堆积密度做了逐段调整，受料段托辊加密布置，缓冲托辊的安装角度比常规设计小2度，既能够承接落煤管落下的原煤冲击，又不会因为托辊倾角过大导致皮带边缘出现折损。头尾滚筒的安装座预留了0-15mm的横向调节余量，现场安装时不需要额外加工调整垫片，只需要通过锁紧螺栓就能微调滚筒轴线平行度，从装配环节就降低皮带跑偏的概率，避免后期运维频繁调整纠偏装置。中间段机架采用分段式焊接结构，每段机架的连接法兰处都设计了定位止口，现场拼接时不需要反复测量对角线尺寸，止口配合就能保证机架的直线度公差控制在每米0.5mm以内，长距离安装累积误差也不会超出皮带运行的允许范围。回程段的平行托辊下方预留了清扫器安装位，不用在机架上额外钻孔焊接，适配不同类型的聚氨酯清扫器、合金清扫器安装，粘在皮带工作面的煤粉能够在回程段及时刮除，不会夹带进入滚筒与皮带的贴合面造成滚筒包胶异常磨损。皮带张紧装置布置在尾部滚筒处，采用螺旋张紧结构配合导向滑槽，张紧调节时滚筒不会出现卡滞，两侧张紧行程的同步性靠滑槽的加工精度保证，避免单侧张紧力过大导致皮带撕裂。支腿底部设计了方形安装底板，地脚螺栓孔做了长圆孔设计，现场土建基础存在小幅偏差时也能顺利安装，不需要二次扩孔破坏基础结构。所有托辊的安装支座都采用快拆式卡槽结构，托辊磨损后更换时不需要拆卸相邻部件，单人就能完成托辊更换作业，大幅缩短运维停机时间。导料槽的侧板与皮带之间预留了均匀的间隙，配合橡胶密封裙边，既不会刮伤皮带表面，又能阻挡高速落下的煤粉从侧边撒出，减少现场清理的工作量。整套结构没有冗余的设计，每一处细节都对应现场实际运行中暴露的问题，没有为了外观效果增加不必要的装饰结构，所有构件都服务于长距离输煤的稳定运行需求，能够适配火电厂高负荷、高粉尘的连续作业场景。
