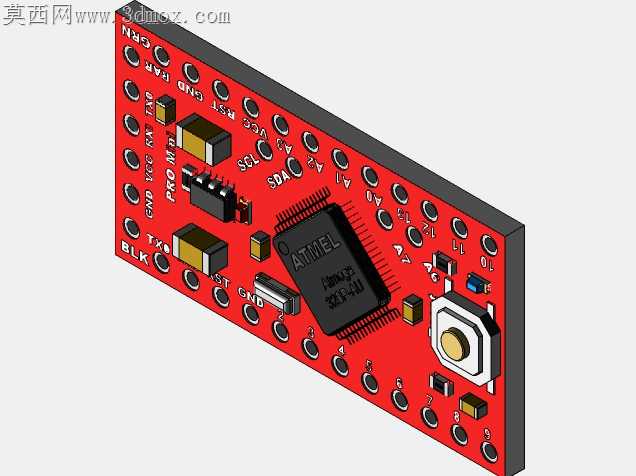

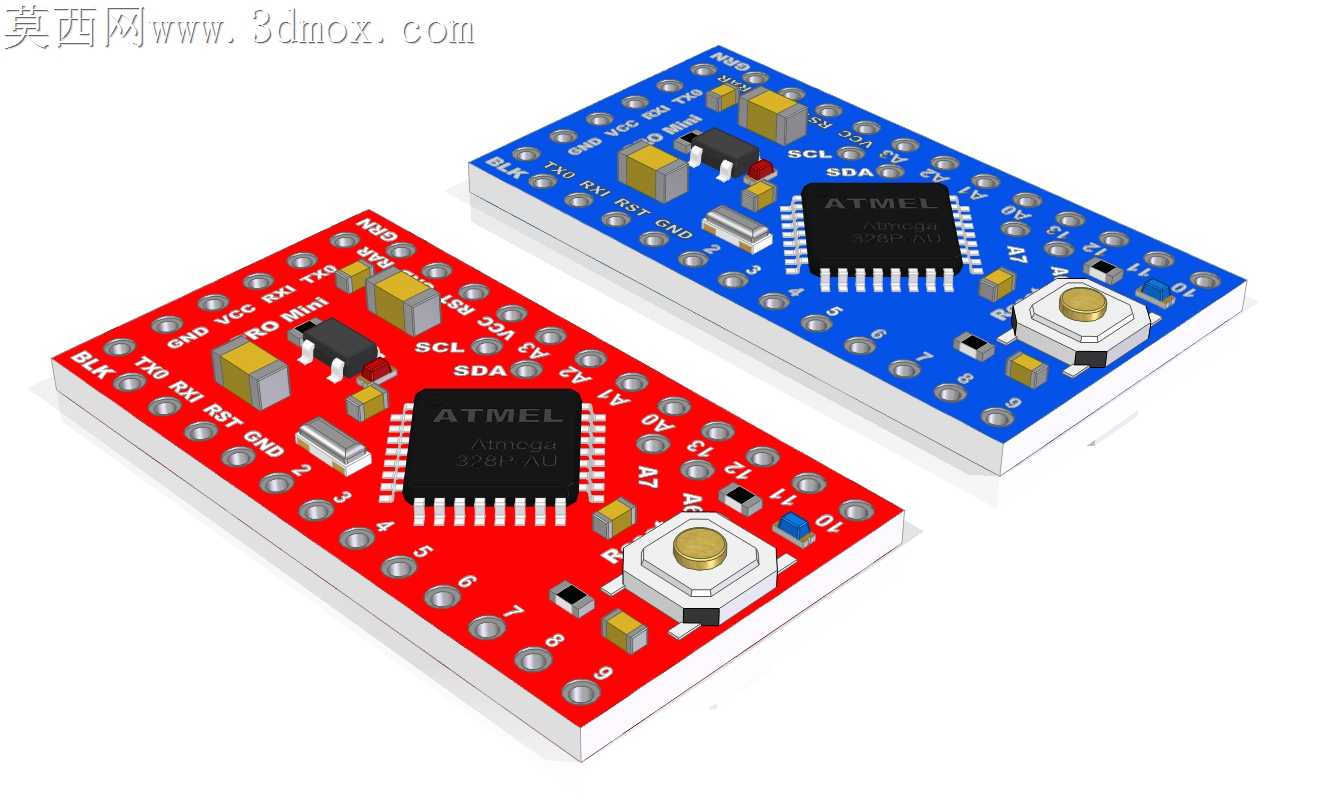

红蓝双色迷你版Arduino Pro控制板结构设计

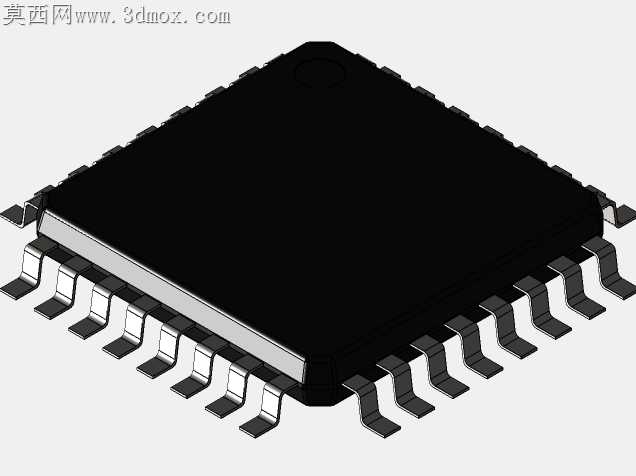

手工焊接贴片元件时最容易出现的引脚连锡、元件偏移问题，在这类高密度迷你控制板上会被成倍放大，板边预留的半金属化定位孔孔径刚好适配常用治具定位销，过炉时不会因为热胀冷缩出现板件翘曲偏移，贴片焊盘的阻焊开窗比常规设计收窄了0.1mm，焊锡熔化后不会顺着焊盘边缘流到相邻引脚，哪怕是新手用恒温烙铁补焊，也能大幅降低连锡返修概率。板载复位按键的键帽高度做了下沉处理，按键顶面和板上最高的贴片电容顶面齐平，堆叠扩展板的时候不会被上层板件误触触发复位，按键周围特意留了1.2mm的无元件空隙，手指按动的时候不会蹭到周边的贴片电阻电容，日常插拔调试时的误触概率能降到极低。主控芯片的散热焊盘没有做全铺铜连接，而是用十字花焊盘和内层地网相连，过回流焊的时候不会因为焊盘散热太快导致虚焊，同时保留了足够的导热能力，长时间跑高频采样程序的时候，芯片表面温度比全铺铜设计只高2℃左右，完全在器件安全工作温度范围内，却能把SMT加工的虚焊不良率压到千分之三以内。板上的排针焊盘做了泪滴补强，经常插拔杜邦线的时候，焊盘不会因为反复受力从基板上脱落，电源引脚的走线宽度特意加宽到1.2mm，能稳定承载500mA以上的持续电流，接多个外接传感器的时候不会因为线损导致供电电压跌落。红蓝两版的丝印层做了差异化处理，红色板的IO口丝印用白色油墨，蓝色板用黄色油墨，哪怕是在光线不足的工作台面上，也能快速看清引脚编号，不会接错VCC和GND烧坏外接模块。板边的圆角处理不是单纯为了美观，R1.5的圆角刚好能避开常用亚克力外壳的注塑毛边，装壳的时候不会因为板边锐角刮花外壳内壁，也不会划伤调试人员的手指。
