压路机配套双轮缘承载滚轮结构设计

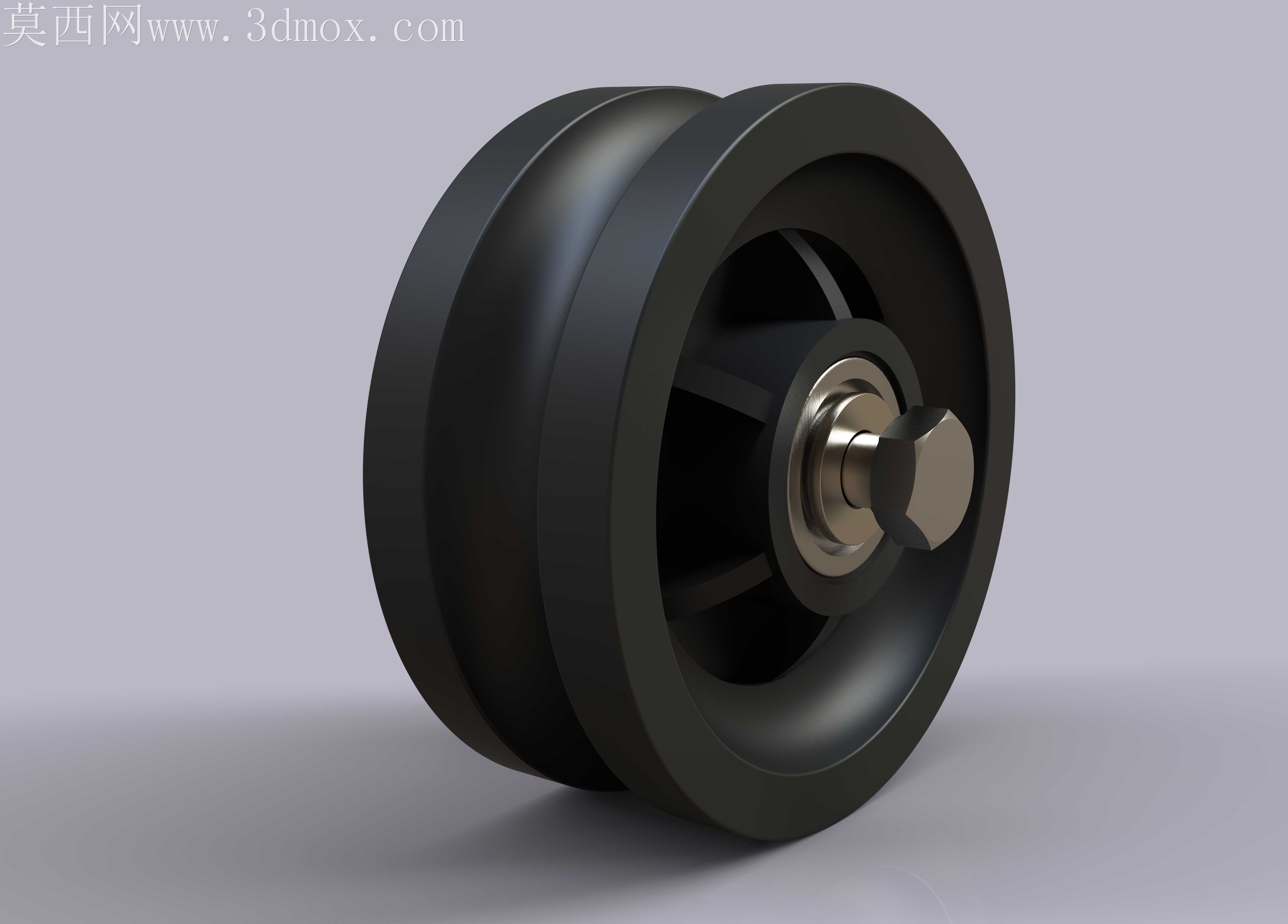

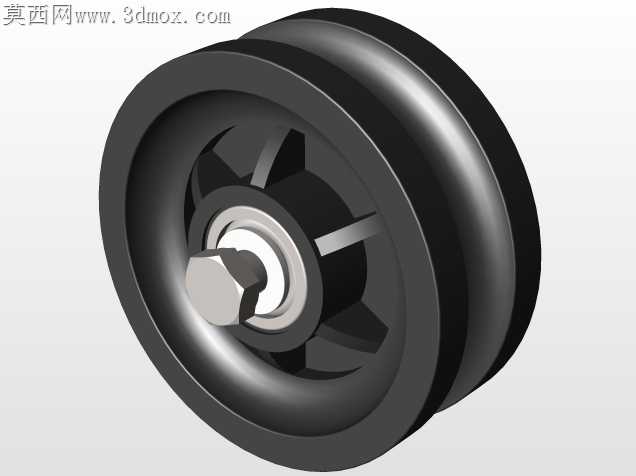

压实作业现场的滚轮长期承受交变冲击载荷，轮缘崩边、轴承窜动、轮体偏磨是高频故障点，这款滚轮的结构设计完全围绕加工适配逻辑展开，每一处尺寸取舍都对应车间加工与现场装配的实际痛点。轮体外侧的双轮缘结构没有采用等厚度设计，靠近外侧的轮缘做了3度的拔模斜度，铸造成型时可以直接省去砂芯的额外定位工装，浇铸后冷却收缩的余量刚好匹配斜度公差，不会出现轮缘内侧粘砂导致的后续打磨量激增问题。轮体内部的辐板没有做成整面封闭结构，六处放射状的减重筋既保留了径向承载刚度，也给加工时的卡盘装夹留出了足够的避让空间，车床粗车外圆时卡爪可以直接伸进筋条间隙撑住轮体内壁，不需要额外焊接工艺搭子，精加工完成后也不用额外去除搭子留下的焊疤，单轮加工工时能压缩近两成。中心轴承位的公差带选了过渡配合的k6区间，没有一味追求过盈量来提升连接强度，过盈量太大会导致现场装配时轴承敲入困难，甚至顶破轴承保持架，预留的微小间隙配合厌氧胶锁固，既能满足压实作业的抗冲击要求，也能让维修更换轴承时不用动用拉马蛮力拆卸，减少轮体轴承位被拉毛的报废风险。轮缘的踏面做了0.2毫米的中凸度处理，不是完全平直的圆柱面，压路机行走转向时滚轮会出现微小的偏斜，中凸的踏面能避免轮缘边缘出现应力集中，减少长时间作业后的踏面剥落问题。中心轴端的扁位结构没有做成通槽，只在轴端单侧铣出扁位，装配时卡簧可以直接卡在轴端的环槽里，扁位刚好能限制滚轮的轴向窜动，不会出现滚轮在轴上左右滑动啃咬机架的问题。轮体的材质选用球墨铸铁，没有用成本更高的铸钢，球铁的减震性能更适配压实作业的高频振动工况，表面淬火后的硬度刚好满足耐磨要求，加工时的切削性能也优于铸钢，刀具损耗能降低三成左右。渲染时特意把橡胶轮缘的哑光质感和金属轴承的金属光泽做了区分，橡胶表面的细微颗粒质感还原了实际包胶层的触感，金属部件的反光没有做过度抛光处理，保留了机加工表面的细微刀纹质感，更贴近真实零部件的视觉效果。
