桌面级无刷动力遥控小车结构设计

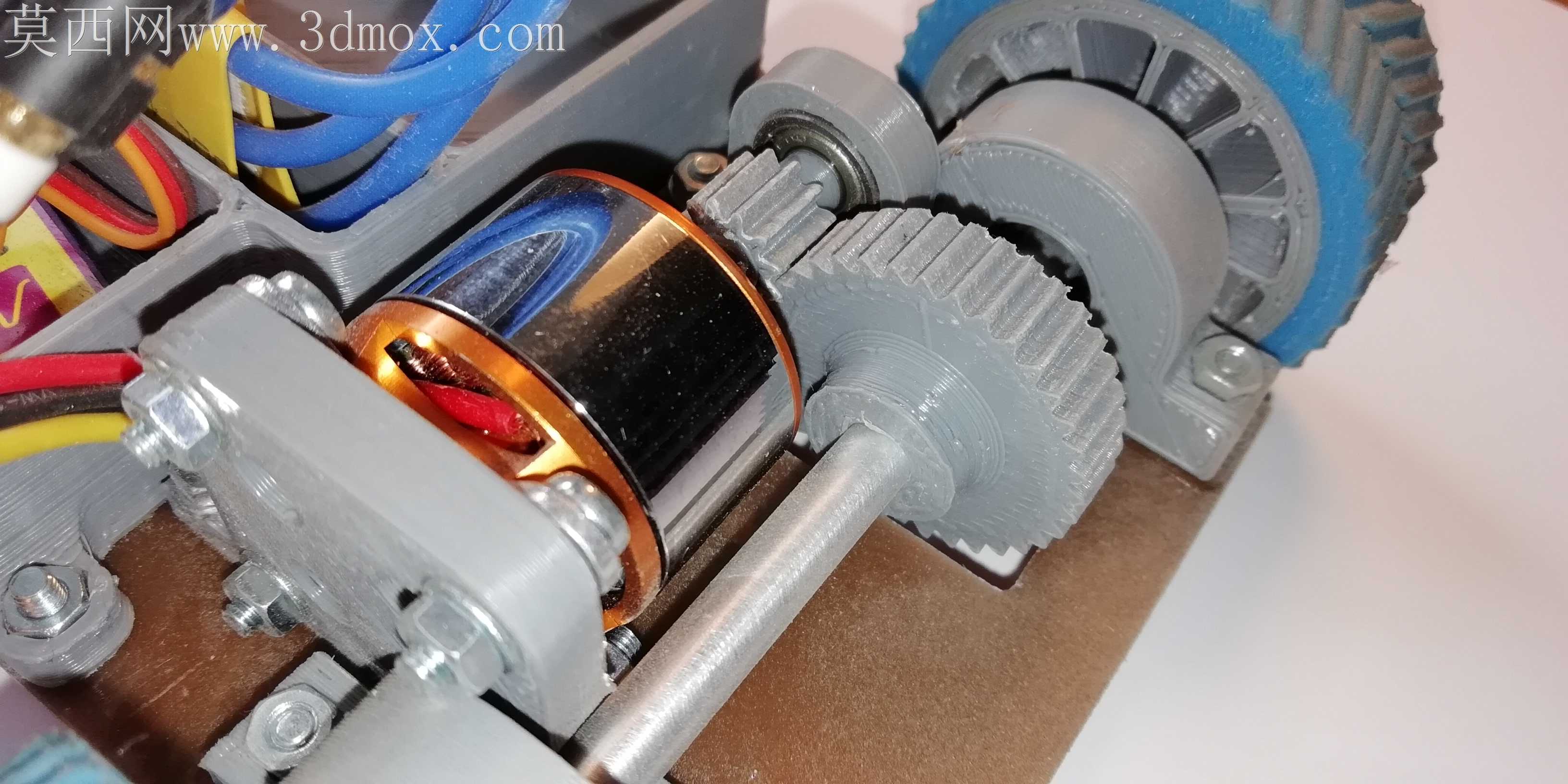

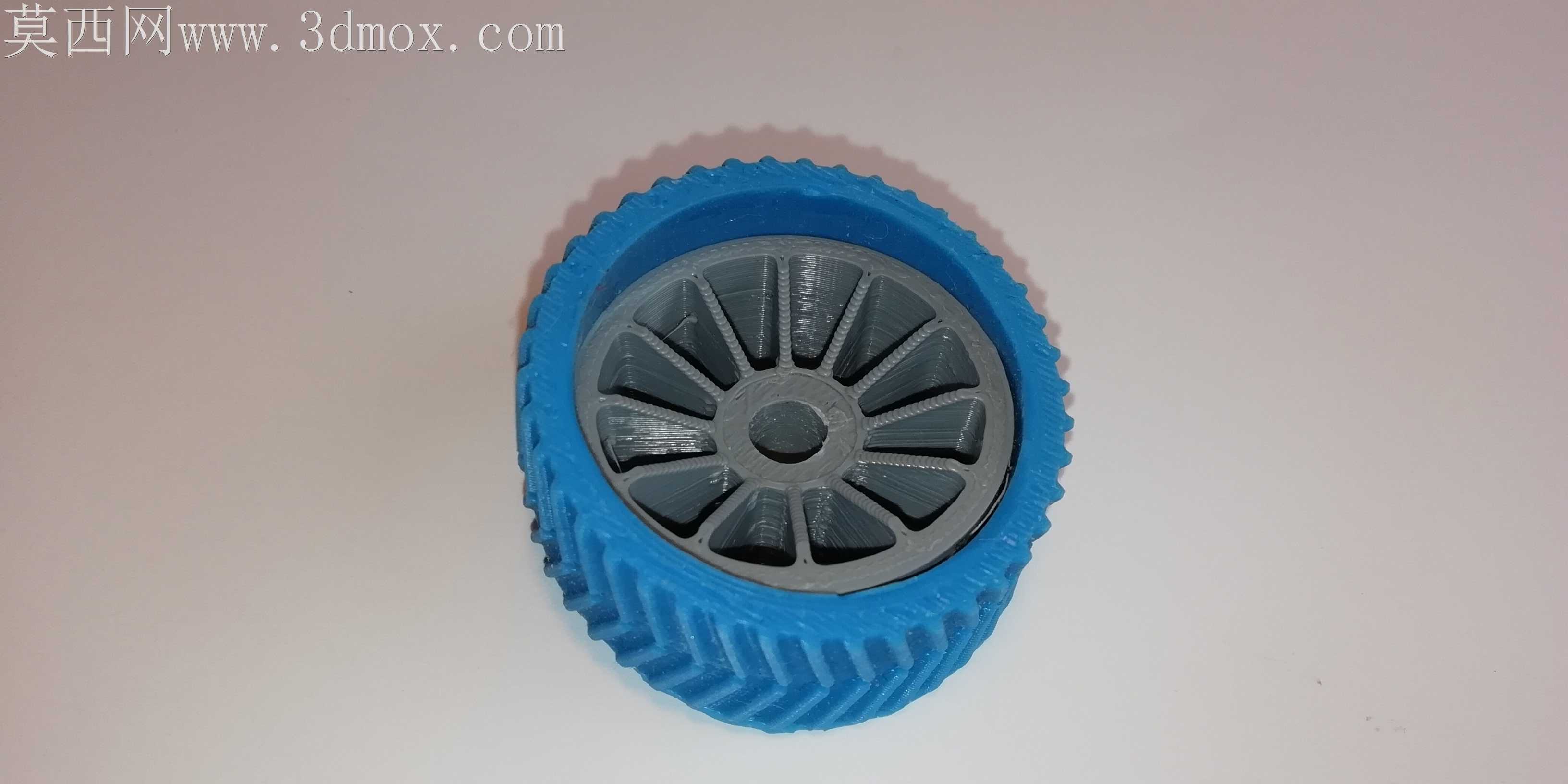

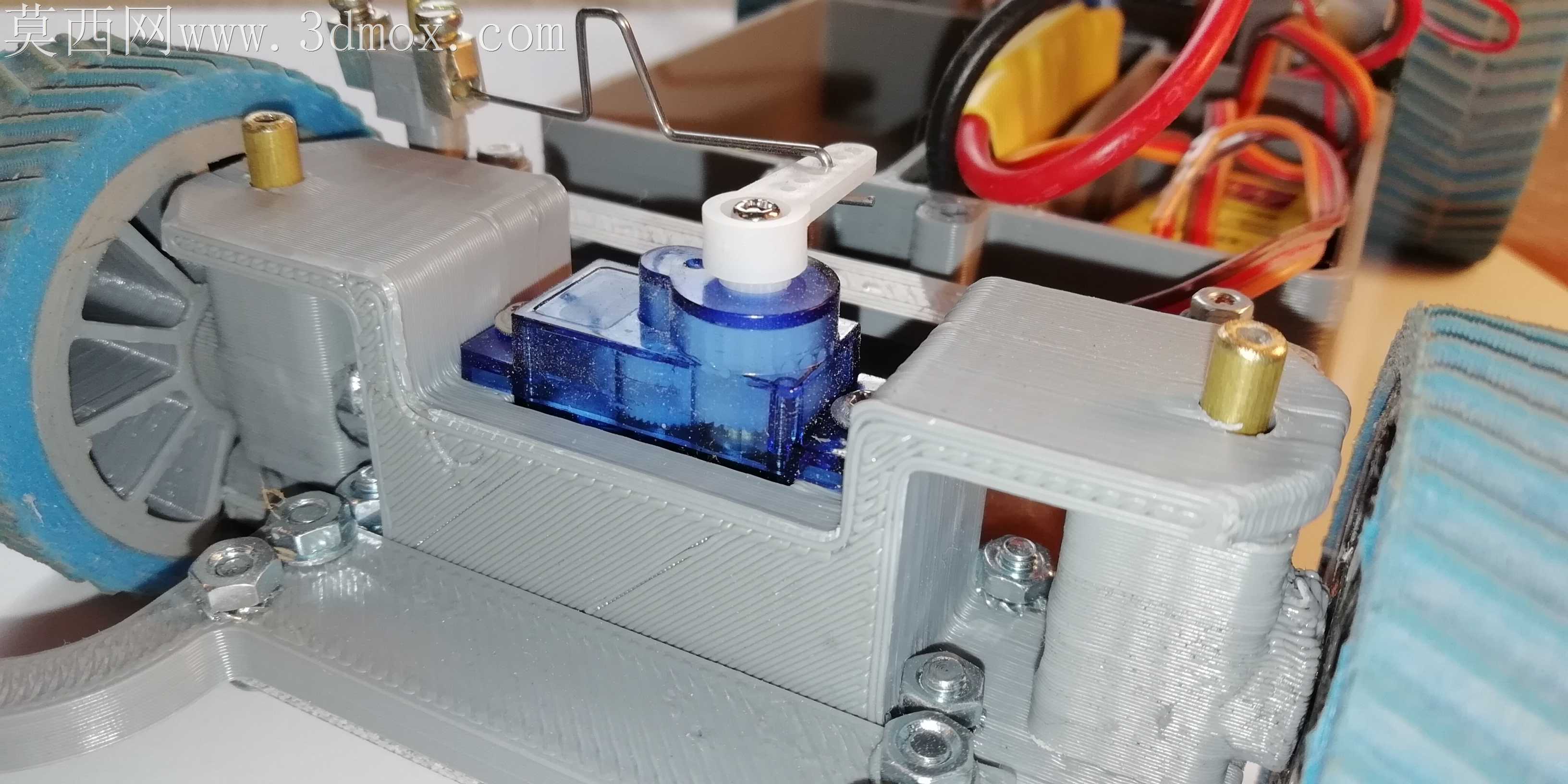

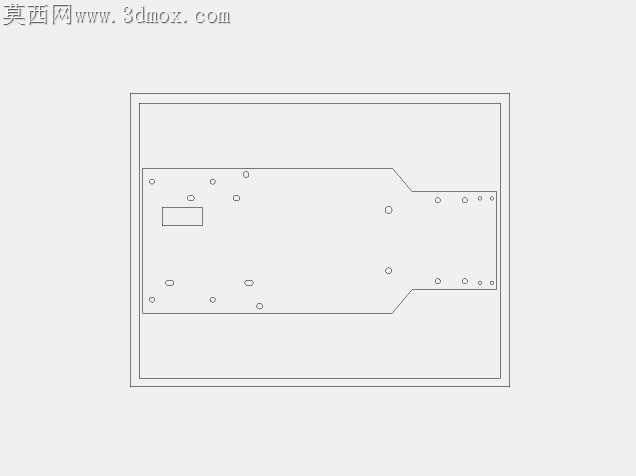

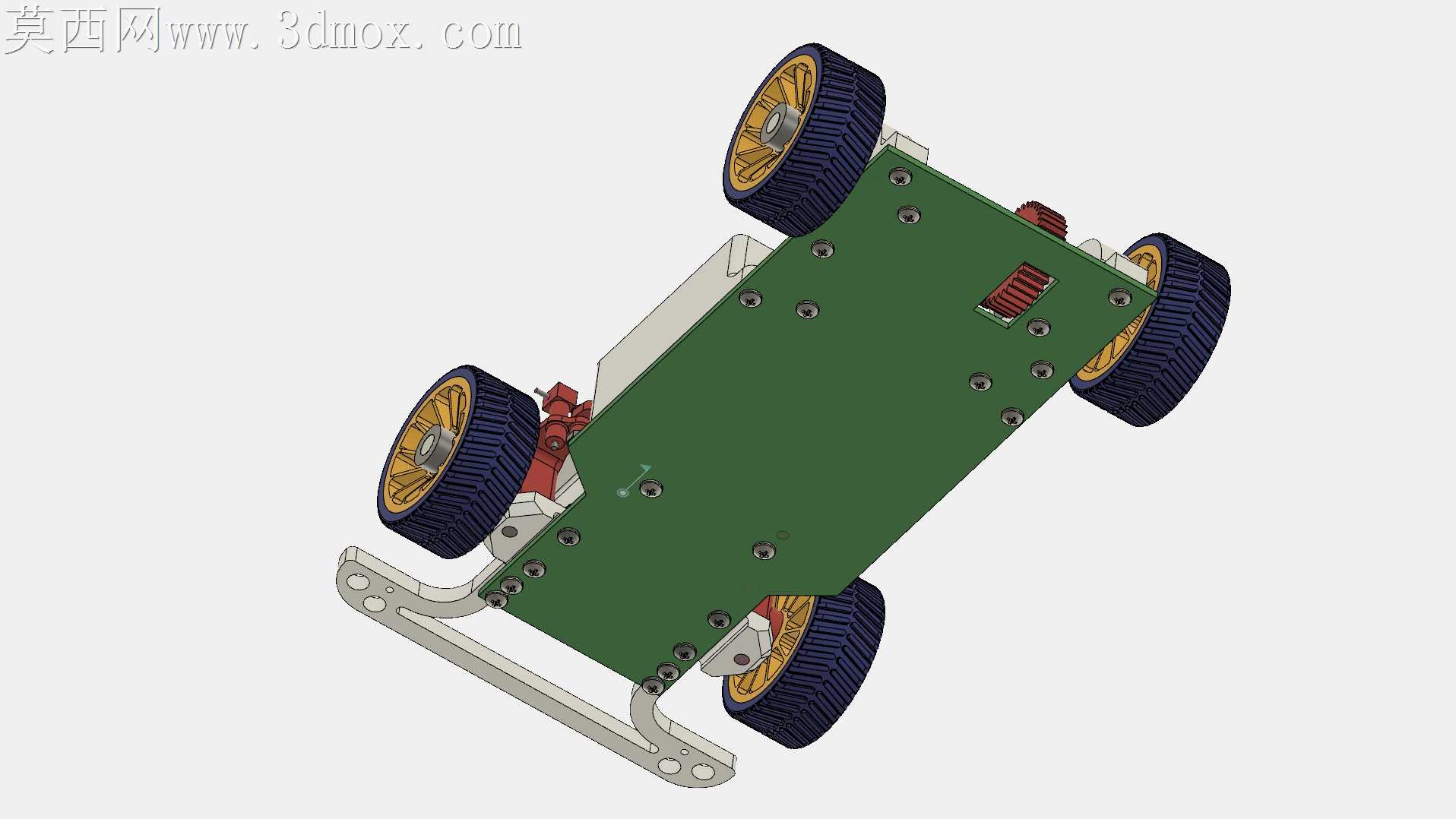

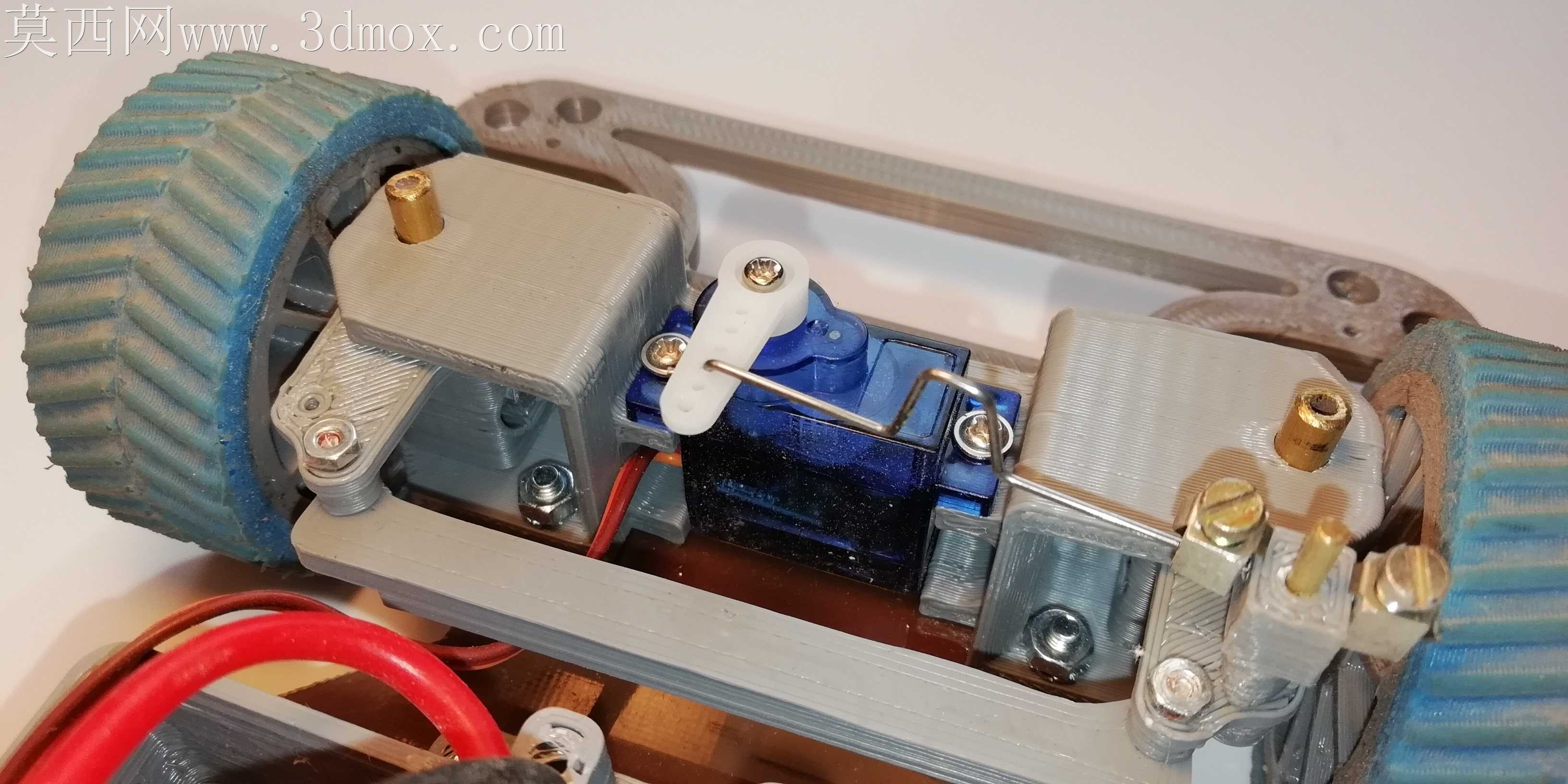

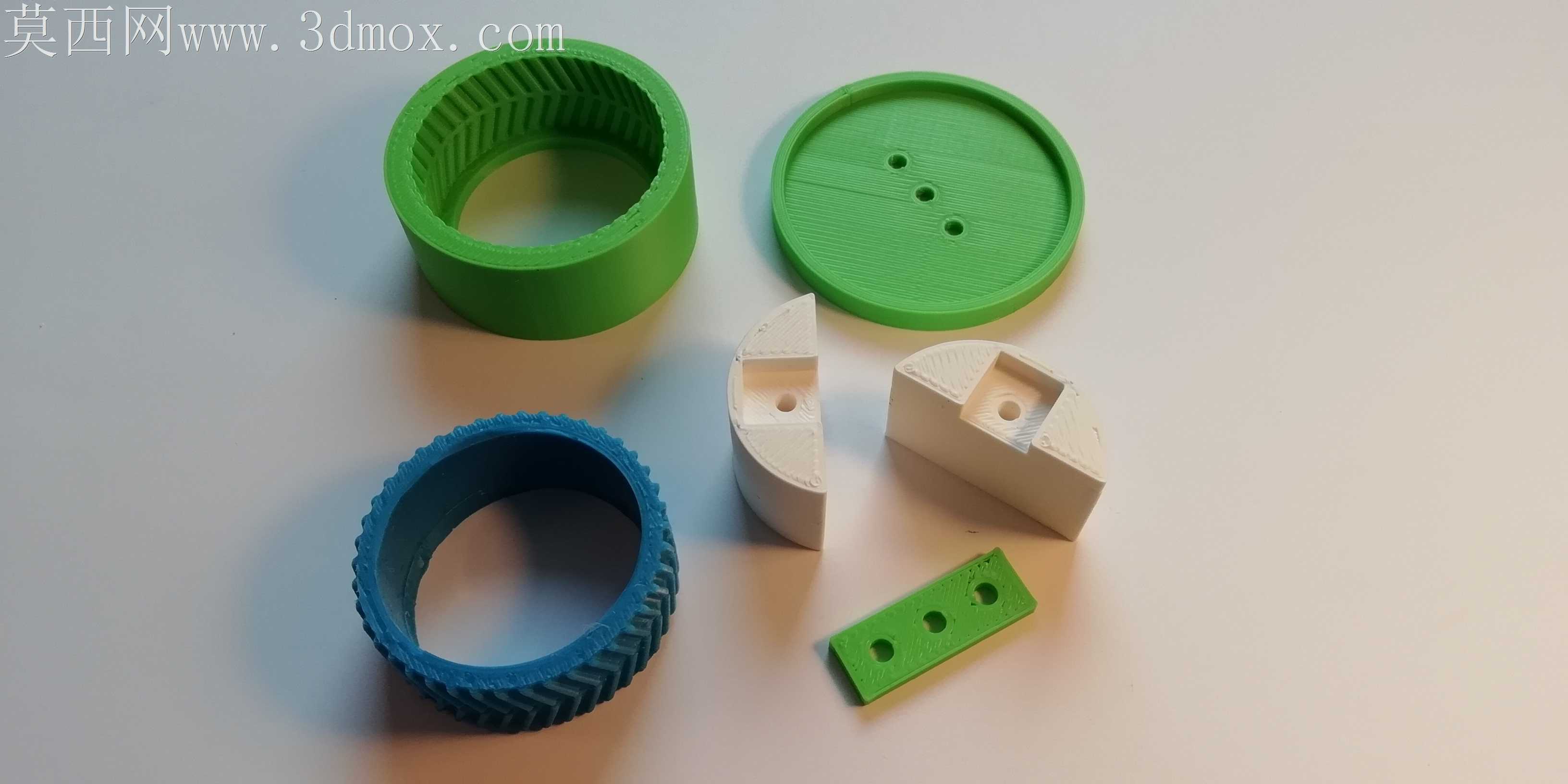

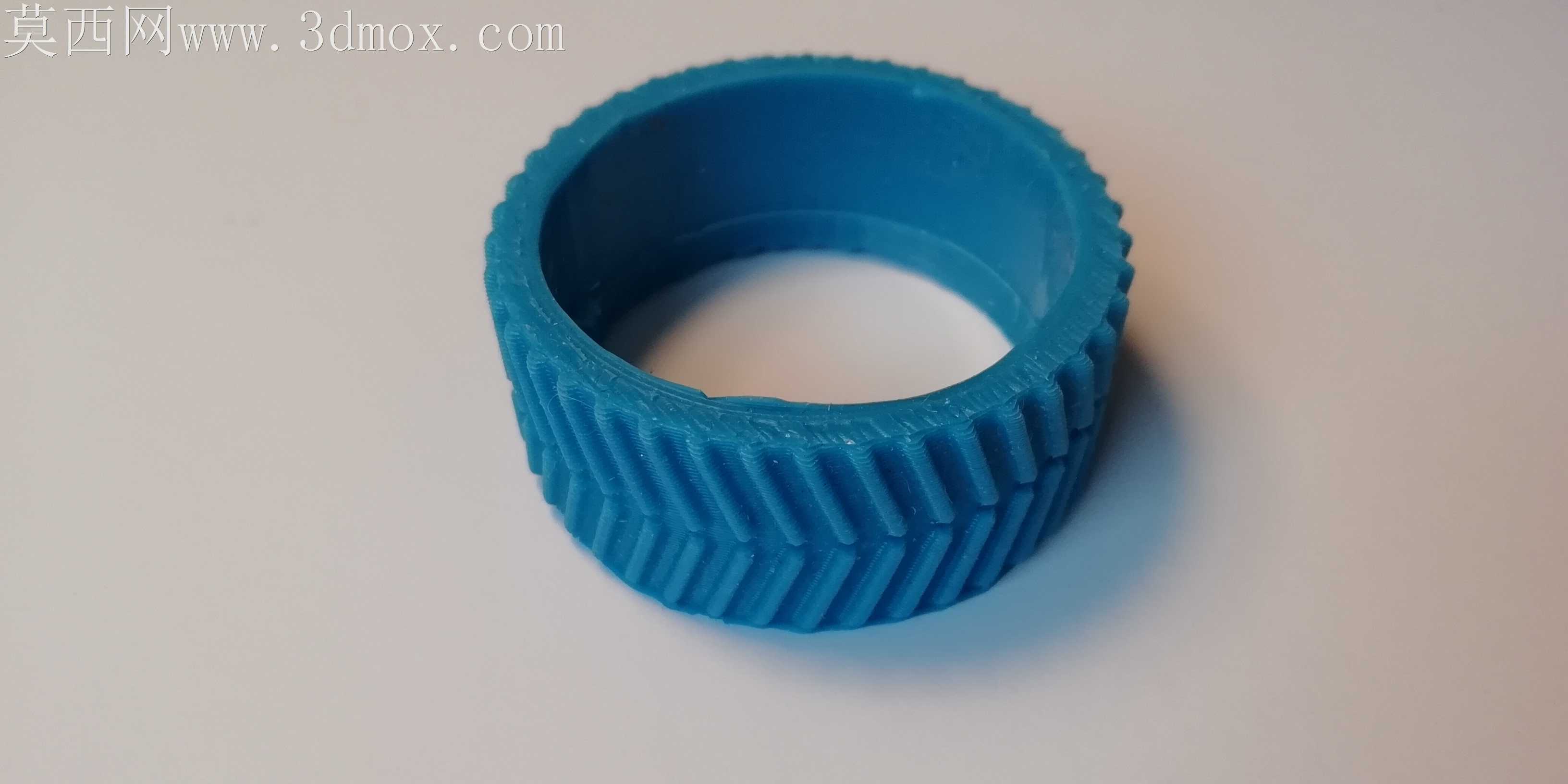

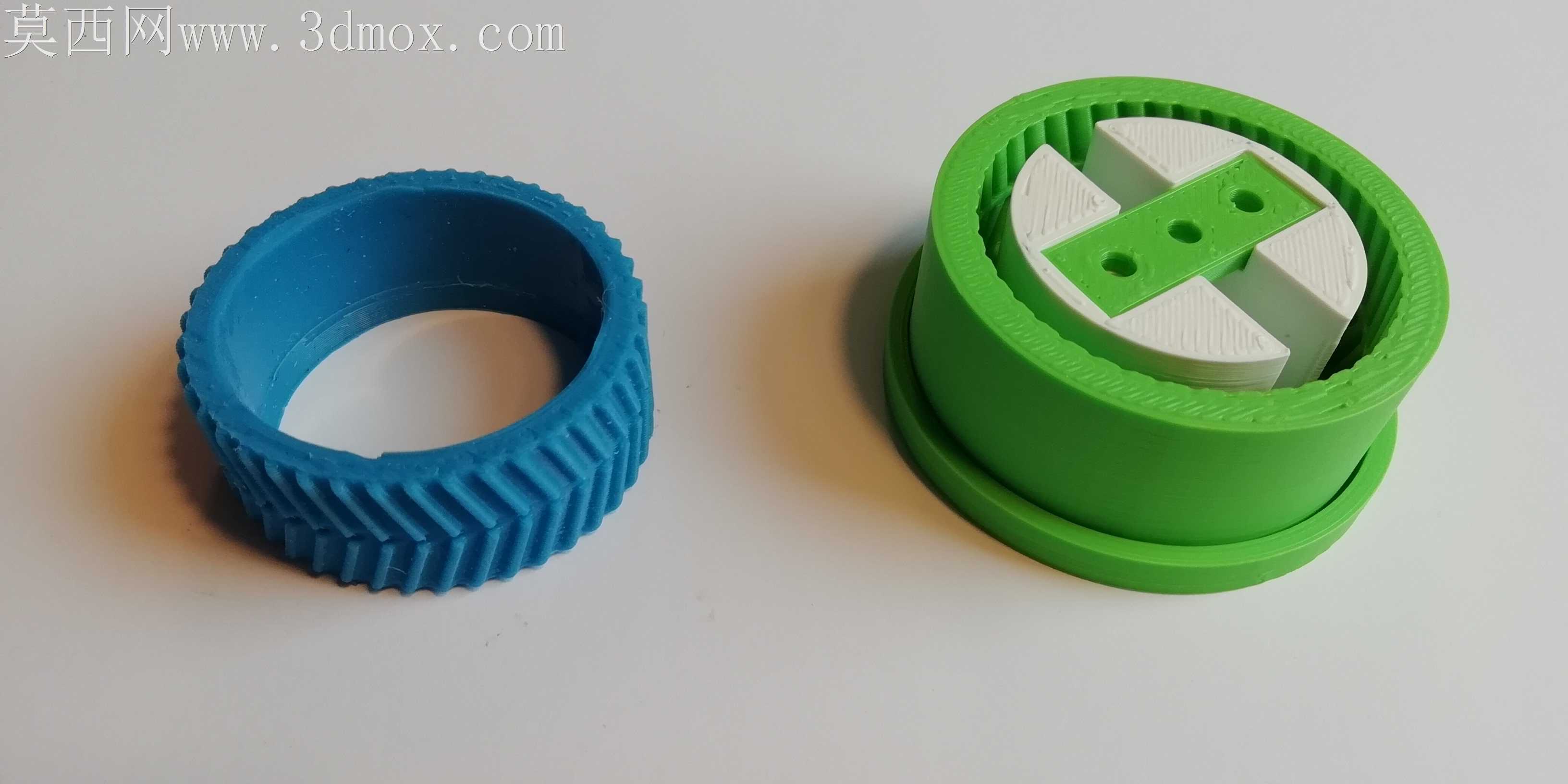

消费级桌面小车常出现传动打滑、转向虚位、打印件易裂的加工适配痛点，这套结构从量产级FDM打印的落地逻辑出发，把所有易出问题的公差配合都做了针对性调整。底盘选用1.6mm厚度FR4板材切割成型，避开了纯3D打印底盘长期受力易翘曲的缺陷，板材切割的孔位公差能控制在0.1mm以内，刚好匹配M3螺丝的装配间隙，不用反复扩孔修件。转向连接轴选用1.5mm音乐线材质，韧性比普通碳钢丝高30%，碰撞时能产生微量形变卸力，不会像硬轴那样直接磕断转向摆臂，摆臂和轴的配合间隙留了0.15mm，既不会卡滞也不会出现过大虚位。传动系统的齿轮模数特意选了适配桌面打印的0.5模，齿侧间隙留0.2mm，哪怕打印件有0.1mm的层纹误差，也不会出现扫齿卡滞的问题，小齿轮直接压装在电机轴上，大齿轮过盈套在6mm后轮轴上，不用额外顶丝固定，压装时的摩擦力足够传递无刷电机的扭矩，后轮轴和轴承之间垫6mm垫圈，刚好抵消打印件的轴向公差，不会出现轮子蹭底盘的问题。轮距设计适配210mm幅面的普通桌面打印机，所有零件不用拆分就能直接打印，轮胎模具做了分体式设计，可以单独浇注软硅胶胎面，软胎的抓地力比纯PLA打印胎高两倍多，在光滑桌面、瓷砖地面都不会打滑，胎面的防滑纹深度做了0.8mm，既不会因为太浅失去防滑效果，也不会因为太深导致打印时出现塌边。转向舵机的安装位做了长圆孔调节，装配时可以微调舵机中位，不用靠程序反复修正零点，舵机摆臂和转向拉杆的连接球头留了0.1mm的活动间隙，转向打满时不会出现憋舵烧舵机的问题。电池仓做了可调式挡片，能兼容不同长度的2S锂电池，仓边留了走线槽，电源线和信号线可以顺着槽走到电调位置，不会被转动的齿轮剐蹭破皮。前桥的转向限位做了硬挡块，最大转向角度卡在30度，避免打满角度时轮胎蹭到摆臂，挡块和摆臂接触的位置做了0.5mm的倒角，碰撞时不会把挡块直接撞断。所有打印件的壁厚都控制在2mm以上，受力的轴孔位置做了3mm加厚圈，哪怕用普通PLA打印，也能承受日常玩耍的碰撞冲击，不会出现轴孔开裂的问题。
