巴哈赛车钢管防滚车架结构设计

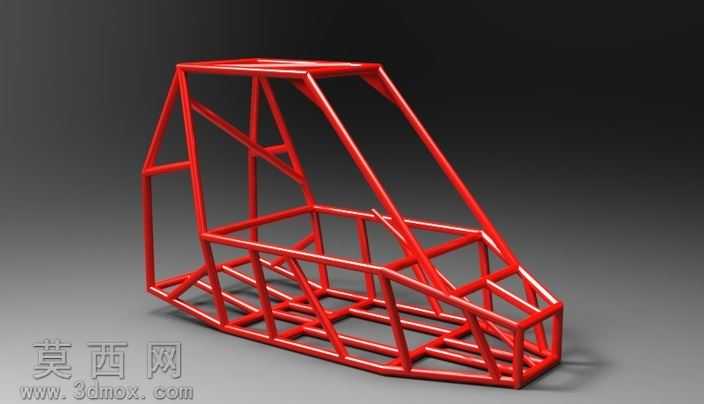

本作品为巴哈越野赛车的核心钢管防滚承载车架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循越野赛事的安全规范要求，以空间桁架结构为核心设计逻辑，通过不同管径的高强度钢管拼接形成完整的一体化承载框架。建模阶段首先完成整车人机工程的点位标定，确定驾驶舱乘坐边界、转向系统安装位、动力总成固定点、悬架连接硬点的空间坐标，以此为基础搭建主环、前环、侧边防撞梁、底部承载格栅、斜向加强撑的钢管路径，所有钢管交接位置均做共节点处理，保证结构受力传递的连续性，避免出现应力集中的突兀连接点。渲染阶段采用高饱和度金属红漆面材质模拟赛用钢管的喷塑防护效果，材质参数设置中加入细微的金属颗粒质感与半哑光反光特性，搭配深灰色渐变影棚背景突出车架的空间轮廓，通过三点布光方案强化钢管的立体线条，清晰展现每一处斜撑的布局走向与空间位置关系。结构设计上重点针对越野工况的多方向受力做强化处理：底部采用双层交叉钢管格栅提升抗冲击能力，可承受飞坡落地时的垂向冲击载荷；侧面设置多道横向与斜向支撑梁，满足侧面碰撞的防护要求；顶部主环采用大管径闭环钢管结构，配合斜向撑杆连接到底部主纵梁，可满足翻滚试验时的顶部承压要求；前后部设置延伸的吸能结构段，在正面、 rear 碰撞时可通过结构变形吸收冲击能量，同时为动力、转向、制动、座椅等系统预留了标准化安装点位，所有安装位均做了局部加强处理，避免安装点受力开裂。设计过程中同步完成多工况受力分析验证，针对后方、正面、侧面碰撞以及翻滚试验工况分别施加载荷，校核每根钢管的应力分布，调整钢管壁厚与撑杆布局，保证整体结构在满足强度要求的前提下尽可能降低自重，实现轻量化与结构强度的平衡，所有钢管的连接角度、转弯半径均符合实际弯管加工的工艺要求，不存在无法落地生产的异形结构，可直接用于后续的车架试制与赛事改装。
