农用拖拉机行走机构车轮三维设计

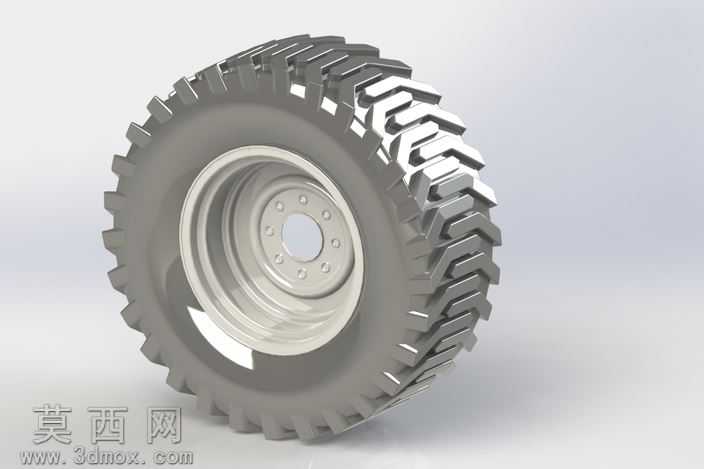

本作品为农用拖拉机配套的行走轮组件三维设计成果，建模阶段依托参数化三维设计环境完成全结构1:1比例构建，首先从轮辋基体的回转特征入手，通过旋转凸台命令生成轮辋的基础曲面轮廓，针对轮辋上用于轮毂连接的螺栓孔位，采用圆周阵列特征完成均匀排布，确保孔位同轴度与节圆直径完全匹配重型拖拉机的轮毂安装标准，轮辐部分采用多道冲压成型结构的等效建模，通过多段拉伸、拔模与圆角过渡特征还原钢制轮辐的力学加强结构，避免应力集中的设计细节在模型中完整呈现。轮胎部分的建模重点还原农用越野胎的深花纹结构，首先绘制轮胎的基础回转胎体，针对胎面的人字防滑花纹，先完成单个花纹块的空间曲面造型，通过投影曲线将花纹轮廓贴合到胎体弧面，再采用扫描、放样命令生成单个花纹的立体结构，之后通过圆周阵列与轴向错位排布完成全部胎面花纹的构建，花纹块的拔模角度、根部圆角均参考真实农用轮胎的生产工艺参数设置，兼顾抓地性能与结构强度。材质渲染阶段，为轮胎部分赋予高耐磨橡胶材质，调整材质的粗糙度、漫反射参数还原橡胶的哑光磨砂质感，针对胎面花纹的边缘做轻微的磨损质感处理提升真实感；轮辋与轮辐部分赋予冷轧钢材质，添加轻微的金属反光与表面镀锌层的细腻质感，轮毂安装面做哑光金属处理区分加工面与非加工面的视觉差异。结构设计上充分考虑拖拉机重载作业的使用场景，轮辋与轮辐的连接位置做加厚过渡处理，轮胎内部的胎圈钢丝层结构通过隐含特征做结构示意，轮毂中心的定位孔与周边螺栓孔的尺寸公差参考农机配件通用标准设定，整体组件可完成虚拟装配干涉检查，转动副的配合关系完全符合实际行走机构的运动逻辑，能够直接用于农用机械的行走系统虚拟仿真、配件生产参考以及教学演示场景，模型的各特征参数均可编辑调整，可适配不同功率型号的拖拉机轮距、载重参数修改需求。
