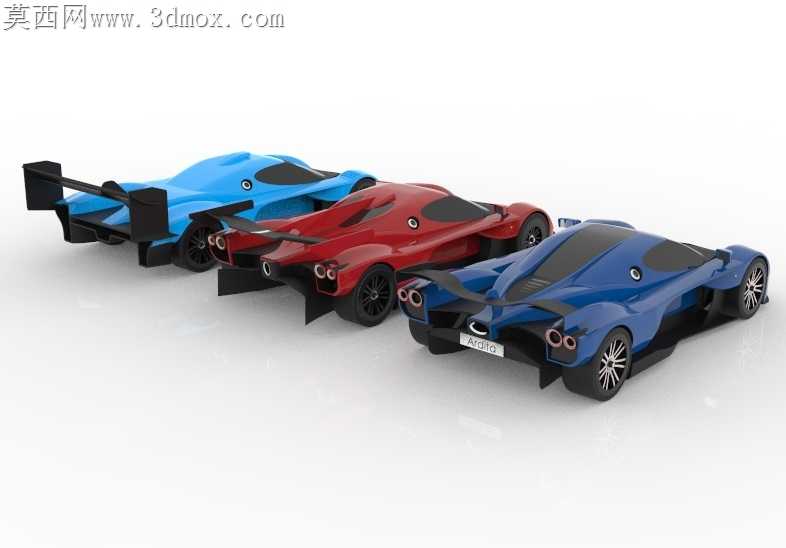

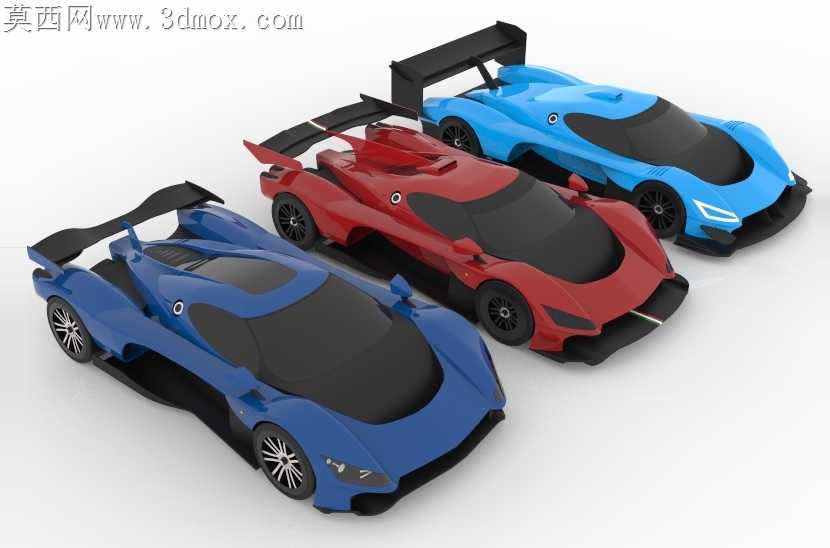

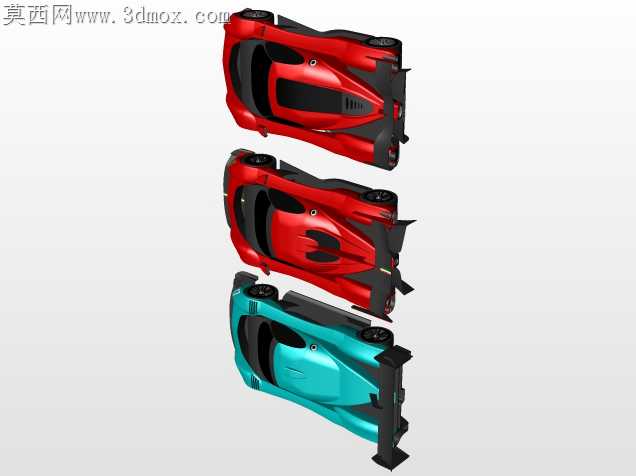

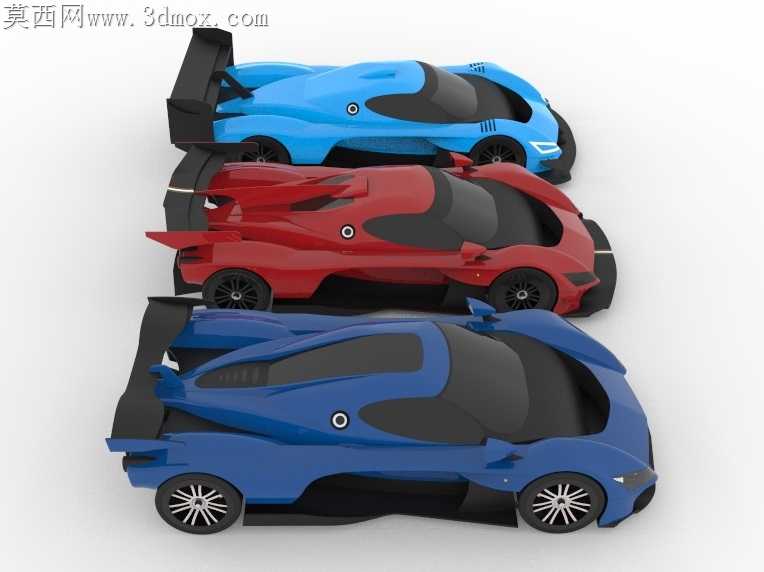

三款概念超跑外观曲面造型设计

大曲率外覆盖件的脱模斜度控制，一直是小批量试制超跑外观件最容易踩的坑，很多纯视觉导向的概念车数模，到了手板复模或者碳纤维铺层阶段，会出现倒扣区域脱模拉伤、曲面壁厚不均导致的固化变形问题。这组超跑造型在曲面构建阶段，就把外覆盖件的最小脱模斜度控制在了1.5度以上，侧围与轮拱衔接的内收曲面，没有做视觉上夸张到违背加工逻辑的负角，轮眉边缘的圆角过渡特意匹配了碳纤维铺层的最小弯折半径，避免铺层时出现纤维褶皱、树脂堆积的缺陷。车尾固定式尾翼的支撑结构，没有做成和车身完全一体化的异形曲面，而是把翼面和侧围连接的位置做了0.2mm的装配分缝预留，既不破坏视觉上的一体感，也能让尾翼作为单独零件加工后再做总装，降低大尺寸一体件的加工报废率。车头大灯区域的内凹曲面，特意把边缘的倒角从视觉稿的R0.8调整到了R2，既不会破坏前脸的攻击性视觉效果，也能避免手板加工时刀具清角不到位，后续打磨破坏曲面顺滑度的问题。侧窗的黑色覆盖区域，曲面的曲率变化做了连续的G2过渡，没有出现曲率突变的棱线，贴覆哑光膜或者做烤漆处理时，不会因为曲面曲率骤变出现反光不均、橘皮纹明显的问题。轮拱上方的导流凹槽，深度控制在12mm以内，凹槽内壁的曲面没有做尖锐的转角，高压水枪冲洗或者雨天行驶时，不会在凹槽内部积存泥沙，日常维护的便利性提升不少。车门下方的侧裙边缘，做了1mm的外翻边处理，不是锋利的直切边缘，既避免了加工和装配过程中边缘崩边，也能降低行驶过程中侧裙位置的气流紊流，和尾翼、车头导流槽的空气动力学设计形成呼应。三个不同配色的车型，所有外覆盖件的安装定位孔位完全通用，只是在外观配色和局部细节标识上做了区分，同套工装就能完成三个版本的试制，不需要单独为每个配色版本重新做定位治具，小批量打样的成本能压缩近四成。车身表面的分模线位置，全部隐藏在曲面转折的棱线处，不会出现在光滑的大面中间，后续打磨处理分模线痕迹时，不会破坏大曲面的顺滑度，烤漆后的表面质感能达到量产展车的级别。
