多标准液压管路连接接头组件三维设计

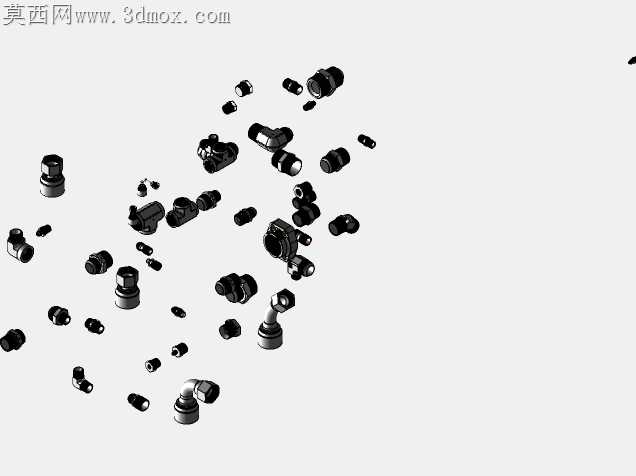

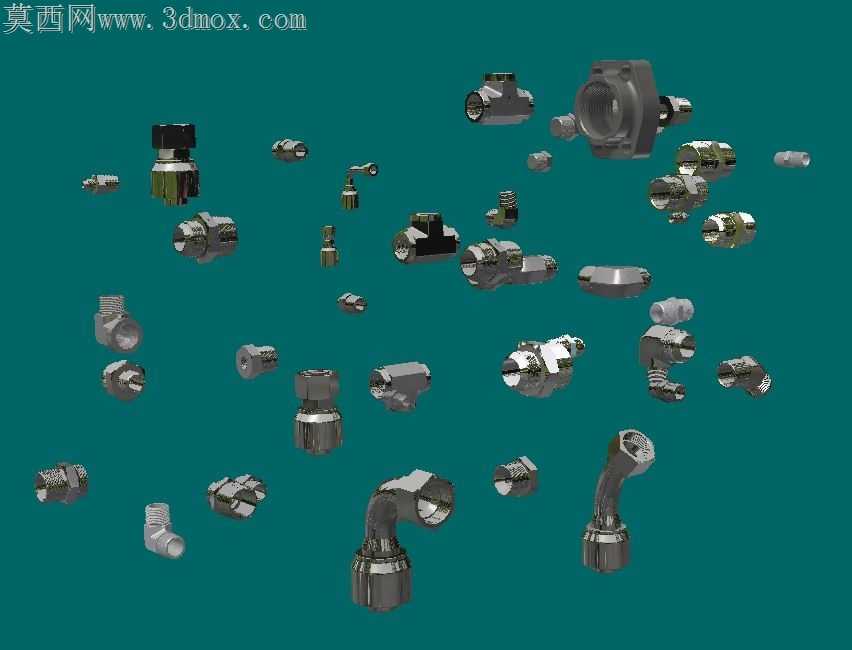

液压管路现场装配最常出现的漏点，七成以上来自接头选型不匹配、密封面加工余量留取不当，这套覆盖ORB、JIC、NPT、SAE四类主流标准的接头组件，在结构细节上完全针对现场装配的痛点做了适配调整。90度弯头的弯折处没有做等壁厚处理，外侧壁厚比内侧薄0.8mm，既保证弯折处流体通径无突变，减少压损，也避免冷弯加工时内侧材料堆积产生内应力，长期受液压脉冲载荷出现开裂。三通类接头的交汇腔做了圆弧过渡，没有留直角锐边，流体换向时不会产生紊流啸叫，也减少了杂质在转角处沉积堵塞的概率。

不同标准的接头密封面结构做了明确的区分设计，JIC接头的37度锥面粗糙度控制在Ra1.6，锥面与螺纹的同轴度公差留了0.02mm，装配时不会出现锥面偏磨导致的密封失效；NPT锥管螺纹的牙型角做了微小修正，拧入时螺纹啮合的受力更均匀，不用额外缠生料带也能实现密封，避免生料带碎屑进入液压阀组卡滞阀芯。软管压接接头的芯轴部分做了三段环形倒刺，倒刺的高度差控制在0.3mm，压接时胶管内层不会被切伤，扣压量的参考刻度直接做在接头套的外圆上，现场操作不用反复测量扣压尺寸。

法兰接头的密封槽深度做了适配丁腈橡胶O型圈的压缩比设计，槽宽比O型圈线径大0.5mm，受压时O型圈有足够的形变空间不会被挤入法兰间隙，法兰螺栓孔的位置度公差严格对应SAE标准的安装尺寸，不用现场扩孔就能直接对位安装。异径管的变径段做了15度的锥度过渡，没有采用突变台阶结构，流体流速变化平缓，减少管路的振动传递。衬套类零件的内外径配合公差按H7/g6设计，和硬管插接时既能保证密封，也不会因为过盈量太大导致装配时硬管变形。

整套组件的所有接头都做了棱边倒钝处理，没有残留的加工飞边，装配时不会划伤操作人员的手套，也不会割破胶管表层。不同通径规格的接头外形尺寸做了统一的比例协调，在装配空间狭小的阀块周边排布时，不会出现相邻接头扳手空间干涉的问题，不用额外加工非标接头就能完成管路布局。
