家用双耳不粘汤锅三维数模设计

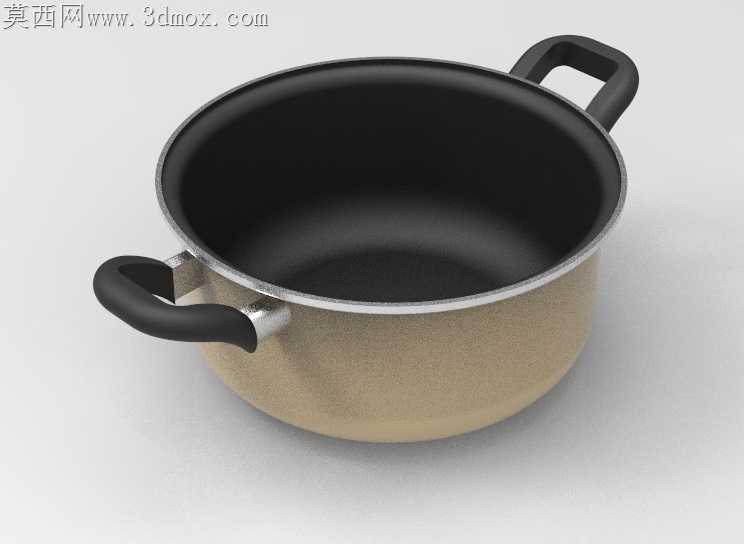

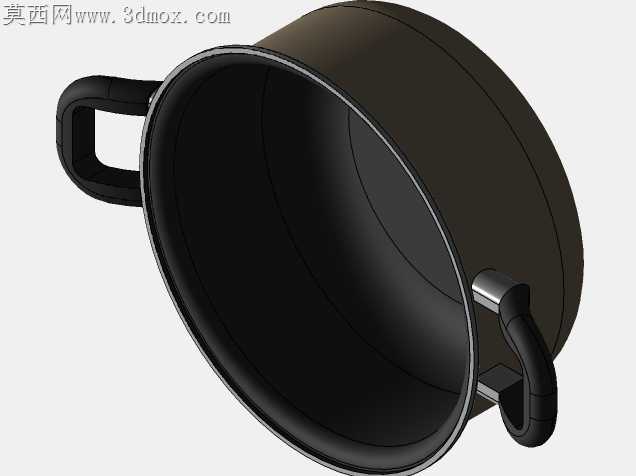

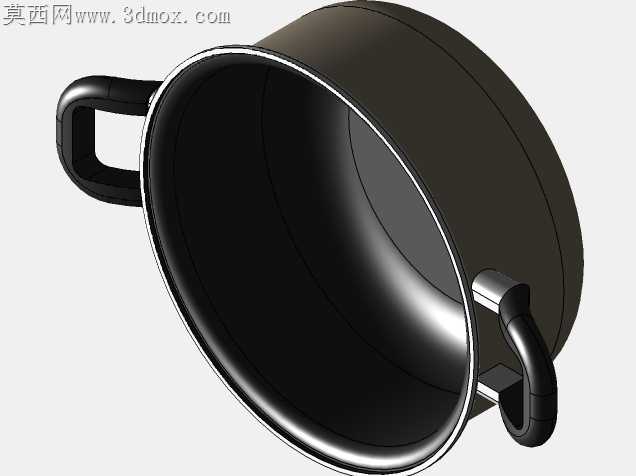

日常家用汤锅在批量冲压生产中，最容易出现锅口卷边不圆、把手铆接应力集中导致锅身变形的问题，这款双耳汤锅的三维结构设计，全程围绕冲压加工的工艺适配性做细节调整。锅身采用渐变壁厚设计，底部接触热源的区域壁厚比侧壁厚0.8mm，避免长期干烧出现锅底鼓胀变形，侧壁从下往上做均匀减薄过渡，既控制整锅重量，也能让冲压拉伸时材料流动更顺畅，不会出现侧壁拉裂、壁厚不均的残次品。锅口的卷边结构没有采用常规的双层叠边设计，而是做了1.2mm半径的圆弧卷边，卷边内部预留0.3mm的均匀间隙，卷边成型时不会因为材料挤压出现褶皱，同时卷边边缘做了微小的外翻倒角，日常清洗时不会划伤手部，倾倒汤汁时也能形成流畅的水柱，不会出现汤汁沿锅壁流挂的问题。两个防烫把手的安装位置特意避开了锅身拉伸时的应力集中区，铆接座和锅身贴合的面做了和锅身外壁完全匹配的弧面，贴合间隙控制在0.1mm以内，铆接时不会因为局部受力压凹锅壁，把手的握持区域做了符合人体工学的下凹弧度，表面的防滑纹理深度控制在0.5mm，既不会积留油污，也能在湿手状态下提供足够的摩擦力。锅内壁的不粘涂层附着面做了微观的粗糙化结构设计，在三维数模里就把内壁表面粗糙度设置为Ra1.6，既保证涂层的附着力，也不会因为表面过于粗糙导致清洁难度上升。锅底的接触平面做了0.2mm的微凸设计，常温状态下锅底中心略高于边缘，当锅具受热膨胀时，锅底会自然形成完全平整的平面，和电磁炉、燃气灶的支架接触更充分，不会出现锅具放置不稳滑动的问题。把手和锅身连接的金属支架做了圆角过渡，没有尖锐的棱角，既避免冲压时出现应力开裂，也能在日常使用中减少磕碰划伤的风险。整锅的所有过渡曲面都做了G2连续处理，没有尖锐的折角，不仅能降低冲压模具的磨损，也能让日常清洗时没有卫生死角，油污一冲即净。
