24小时重量驱动式机械时钟齿轮传动结构

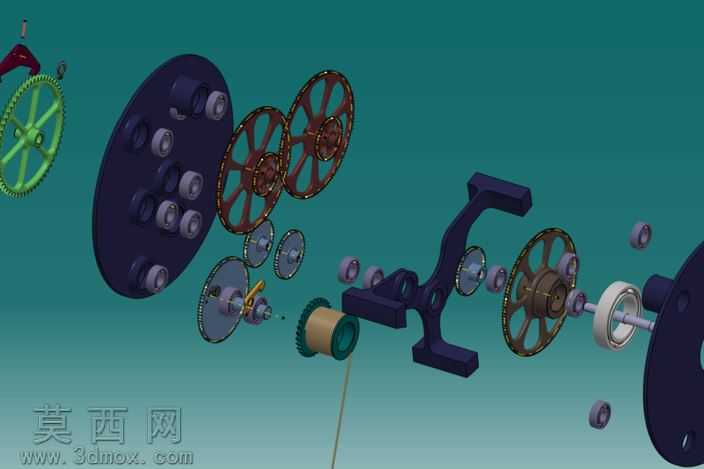

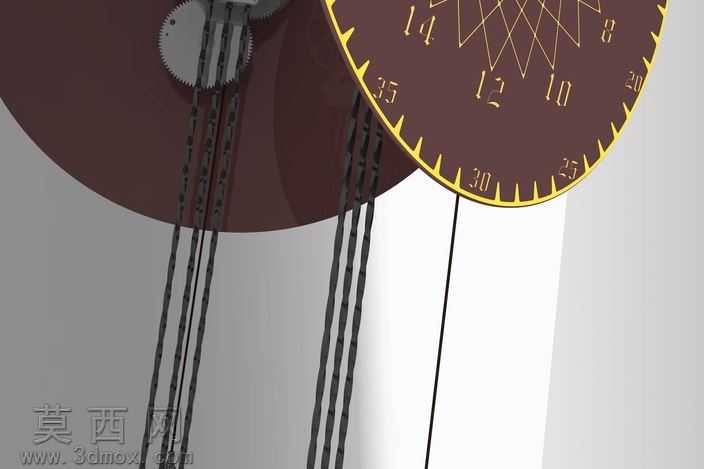

本作品为24小时走时的重量驱动式机械时钟核心传动机构三维模型，建模过程中严格遵循机械钟表的传动比设计逻辑，对各级传动齿轮进行参数化建模，精准还原了古典重锤钟的动力传递路径。建模阶段首先完成中心轮轴的基准定位，以走时中心轴为核心逐层搭建传动轮系：重锤卷筒作为动力输入部件，通过棘轮棘爪结构实现单向动力输出，将重锤下落的重力势能转化为轮系的旋转扭矩，再经由多级增速齿轮组将动力传递至走时指针轴，最终实现24小时一圈的时针走时精度。模型中所有齿轮均采用渐开线齿形参数绘制，齿距、齿厚、模数匹配古典钟表的传动设计要求，相邻齿轮的啮合间隙控制在合理范围，既保证传动顺畅无卡滞，也还原了传统机械钟的精密装配特性。渲染阶段采用深色金属材质模拟传统时钟的钢制齿轮部件，对齿轮端面、齿廓边缘做轻微的磨损质感处理，还原古旧机械装置的金属质感，中心轴套、重锤外壳采用哑光深色金属材质，与亮面金属齿面形成材质层次对比，背景搭配星云纹理烘托精密机械的科技质感。设计过程中重点还原了重锤驱动时钟的核心结构逻辑：重锤提供恒定的驱动力矩，通过轮系的齿数配比实现转速的精准转换，各级轮轴的同轴度、齿轮的啮合位置都经过反复校准，确保动力传递过程中扭矩损耗最小，走时转速稳定。模型完整呈现了从动力输入、扭矩传递到指针输出的完整传动链路，清晰展示了传统机械时钟无需额外能源、仅依靠重力即可实现长时间走时的结构原理，各级齿轮的镂空辐条设计也还原了古典时钟为降低轮系转动惯量、提升走时精度的轻量化设计思路，整体结构严谨，传动逻辑清晰，完整复现了24小时重锤驱动机械钟的核心机械构造。
