水平式快速夹钳压紧工装结构设计

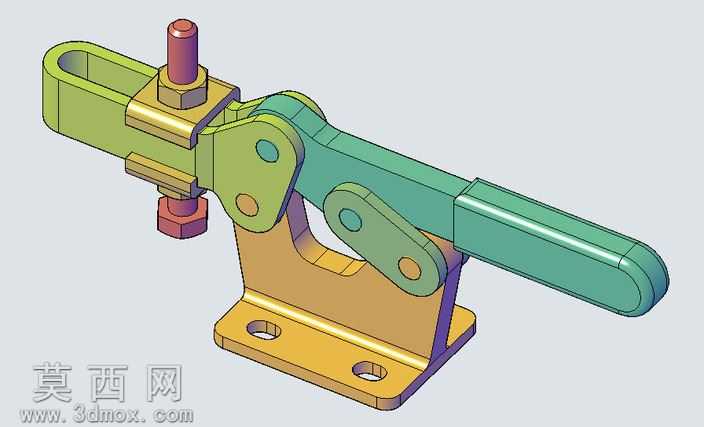

本作品为手动水平式快速压紧夹钳的三维参数化模型，整体采用自顶向下的装配建模思路完成搭建，建模过程中严格遵循机械加工的实际公差配合要求，对各运动副的间隙、装配基准做了精准约束，确保模型可直接用于工程出图、运动仿真以及3D打印验证。模型整体结构分为安装底座、传动连杆组、操作手柄、压紧执行组件四个核心部分：安装底座采用带安装孔的L型折弯支座结构，建模时对底座的安装孔做了沉头工艺处理，支座与传动部分的连接轴孔添加了同轴度约束，保证装配后转动顺滑无卡滞；传动连杆组采用多连杆肘节省力机构设计，通过三组铰接连杆的力臂放大作用，实现手动操作下的大压紧力输出，建模时对各连杆的铰接孔做了衬套让位结构设计，还原实际产品的耐磨衬套安装空间；操作手柄采用长条形圆弧收尾的握持结构，建模时对手柄边缘做了圆角过渡处理，贴合人手握持的人机工程学要求，手柄与连杆的连接位置做了加强筋结构，避免长期受力出现断裂变形；压紧执行组件包含调节螺杆、锁紧螺母、压头三个部分，调节螺杆采用细牙螺纹设计，可根据被压紧工件的厚度灵活调整压紧行程，锁紧螺母用于固定调节后的螺杆位置，防止工作过程中出现松动移位，压头采用六角带防滑底的结构，增大与工件接触的摩擦力，避免压紧时工件滑脱。材质渲染方面，模型对不同零部件做了区分化材质赋予：安装底座与金属连杆部分采用彩色镀锌钝化的金属材质，还原五金配件常见的彩锌表面处理效果，调节螺杆与螺母部分采用镀镍亮面金属材质，压头部分采用红色聚氨酯包胶材质模拟防滑压头的质感，手柄部分采用喷塑绿色哑光材质，区分不同功能部件的同时提升模型的视觉辨识度。结构设计上充分考虑了快速夹钳的工作特性，当手柄下压至水平锁止位置时，连杆机构刚好越过死点位置，实现自锁功能，即便压紧过程中受到振动外力，夹钳也不会意外松脱，保障装夹作业的安全性；手柄向上扳动时可快速解锁，带动压头抬起，实现工件的快速取放，相比传统螺栓压紧方式，装夹效率可提升数倍，广泛适用于工装焊接、零件加工、装配定位等需要快速压紧的作业场景。建模过程中对所有活动部件添加了合理的运动约束，可直接在三维软件中进行开合运动仿真，验证机构的运动行程、锁止位置是否合理，各零件均做了实体化建模，无破面、无多余特征，可直接导出用于工程图生成、数控加工编程等后续生产环节。
