旋转复位式急停按钮结构设计

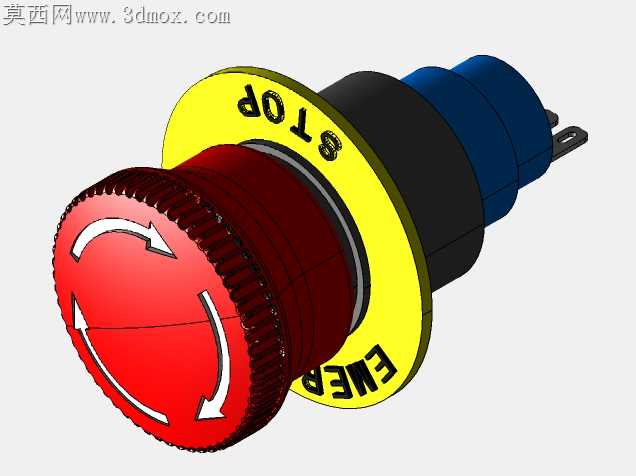

工业现场的急停按钮常年暴露在油污、粉尘与误碰风险下，传统蘑菇头按钮常出现复位卡滞、防护圈脱落、按压行程虚位的问题，这款急停结构在细节上做了针对性的适配调整。红色蘑菇头的外圈滚花没有采用常规直纹滚花，而是做了带微小倾角的斜齿纹理，按压时指尖不会因为手上沾有切削液或润滑脂打滑，旋转复位时三个箭头标识顺着齿纹方向排布，操作人员戴厚劳保手套也能快速找准复位旋转方向，不会因为拧反方向造成内部锁止结构过载断裂。黄色警示圈和红色按钮头的配合间隙控制在0.15mm，既不会因为间隙过大卡入车间的金属碎屑，也不会因为间隙过小在低温环境下出现热胀冷缩抱死的情况，警示圈上的反向字符做了0.2mm的下沉蚀刻，不会因为长期擦拭导致标识磨损脱落，比传统丝印标识的耐用性提升数倍。按钮后部的安装基座做了分段式的台阶结构，穿过设备面板安装时，不同厚度的面板都能通过台阶适配，不需要额外加装调整垫片，基座尾部的接线插片做了防退倒刺，插装接线端子后即使设备长期运行产生振动，端子也不会松脱造成急停回路失效。内部的锁止卡扣没有采用易磨损的塑料悬臂结构，而是做了圆弧过渡的弹性卡爪，每次按下锁止、旋转解锁的循环中，卡爪的受力均匀分散在整个弧面，不会出现应力集中导致的断裂问题，按压行程的反馈力度做了梯度调整，按下前半段力度较轻，触发行程末端有明显的阻尼反馈，操作人员能清晰感知到急停已经触发，不会出现按压力度不足导致回路未断开的安全隐患。按钮头和基座之间的密封胶圈嵌入在基座的环形槽内，不会因为长期按压出现胶圈移位，能阻挡车间的粉尘、切削液渗入按钮内部造成触点氧化，适配各类加工设备、生产线的恶劣安装工况。
