带橡胶缓冲衬垫的单孔安装管夹

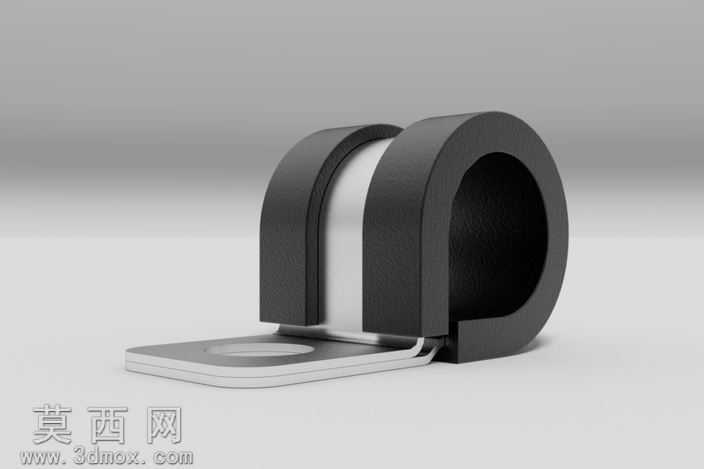

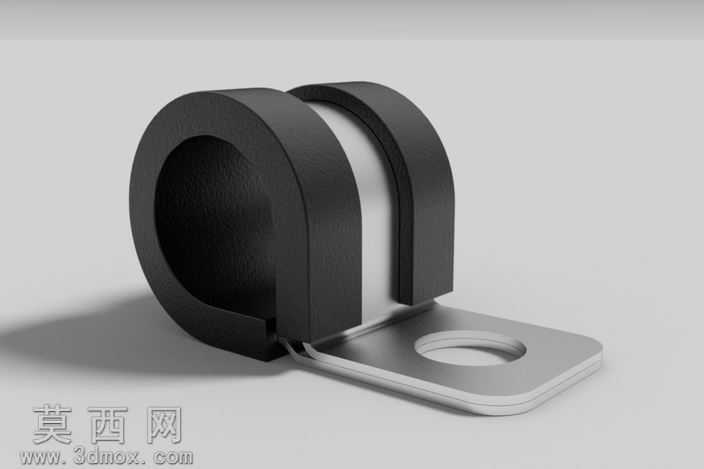

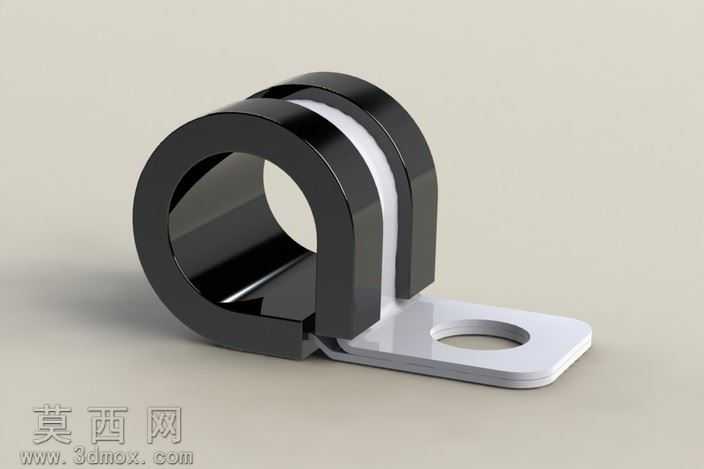

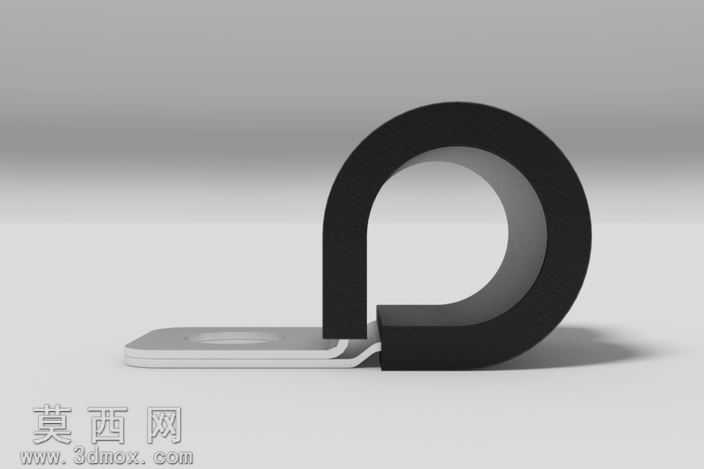

本模型为带橡胶缓冲衬垫的单孔安装式管夹，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循五金管路固定件的通用尺寸规范，对各部件的配合公差做了合理预留，确保模型可直接用于后续的工程出图、装配验证或3D打印试制。模型整体分为金属安装基座、C型金属夹体、内嵌橡胶缓冲垫三个核心部分，金属基座采用带单安装孔的平板式结构，安装孔做了沉头过渡设计，可适配标准规格的螺栓完成墙面、设备面板等基面的固定，基座与C型夹体采用一体化弯折成型的结构设计，建模时对弯折处的圆角过渡做了精细化处理，还原了冲压加工工艺下的真实结构特征，避免了尖锐直角的不合理结构。C型夹体的开口尺寸经过参数化约束，可适配对应外径的圆形管路，夹体内壁的橡胶缓冲垫采用等厚度包覆设计，建模时通过曲面偏移、实体切除等命令完成橡胶垫与金属夹体内壁的完美贴合，橡胶垫的两端延伸出夹体开口边缘，可在管路卡入时起到导向与防刮作用。材质渲染阶段，金属部件采用哑光镀锌钢材材质，调整了金属粗糙度与反射参数，还原普通五金冲压件的真实表面质感，橡胶垫采用黑色丁腈橡胶材质，添加了细微的表面颗粒纹理，模拟橡胶件的哑光磨砂触感，渲染时采用柔和的工作室漫反射光源，清晰呈现各部件的结构层次与材质差异。设计思路上，该管夹针对管路固定场景的减震、防磨损需求做了针对性优化，内嵌的橡胶垫可隔绝金属夹体与管路的直接接触，既可以避免管路表面被金属夹体划伤，也能吸收设备运行时传递到管路的振动，降低管路共振产生的噪音，同时橡胶垫的摩擦力可提升管路固定的稳定性，防止管路在夹体内发生轴向窜动。单孔安装的结构设计降低了安装时的定位难度，仅需固定一个安装点即可完成管夹的固定，适合在狭小安装空间内使用，C型开口的结构无需完全拆卸管夹即可完成管路的卡装与拆卸，大幅提升了管路装配与后期维护的效率。建模过程中对所有锐边均做了符合工艺要求的倒角处理，避免了应力集中的结构缺陷，各部件的连接过渡自然流畅，完整还原了该类五金配件的真实生产结构，可用于管路系统装配演示、五金产品选型展示、机械设计教学演示等多个场景。
