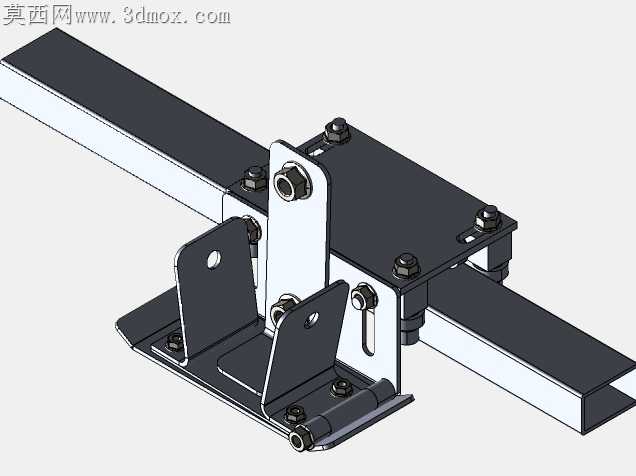

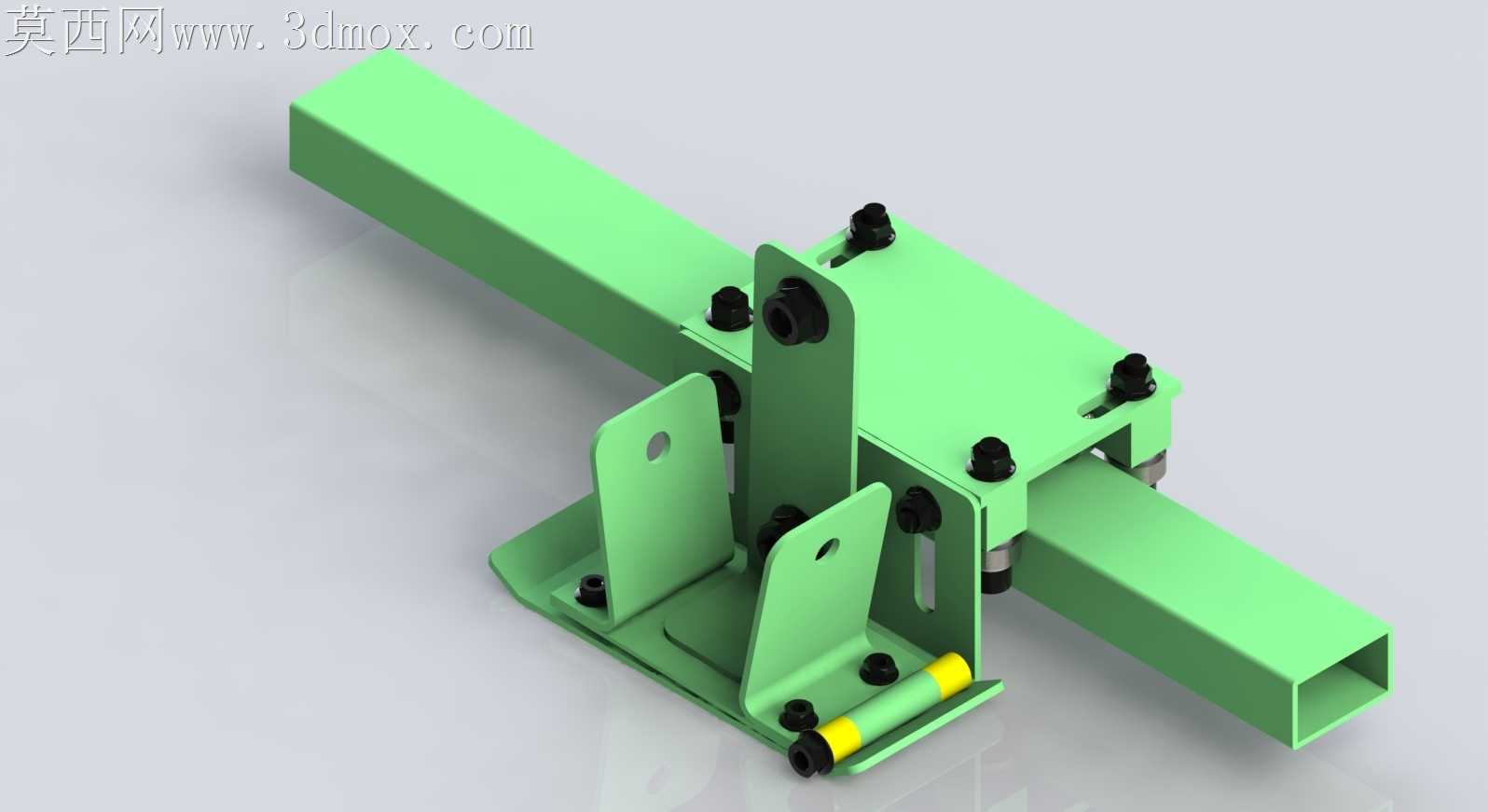

角磨机配套直线导轨安装支架结构

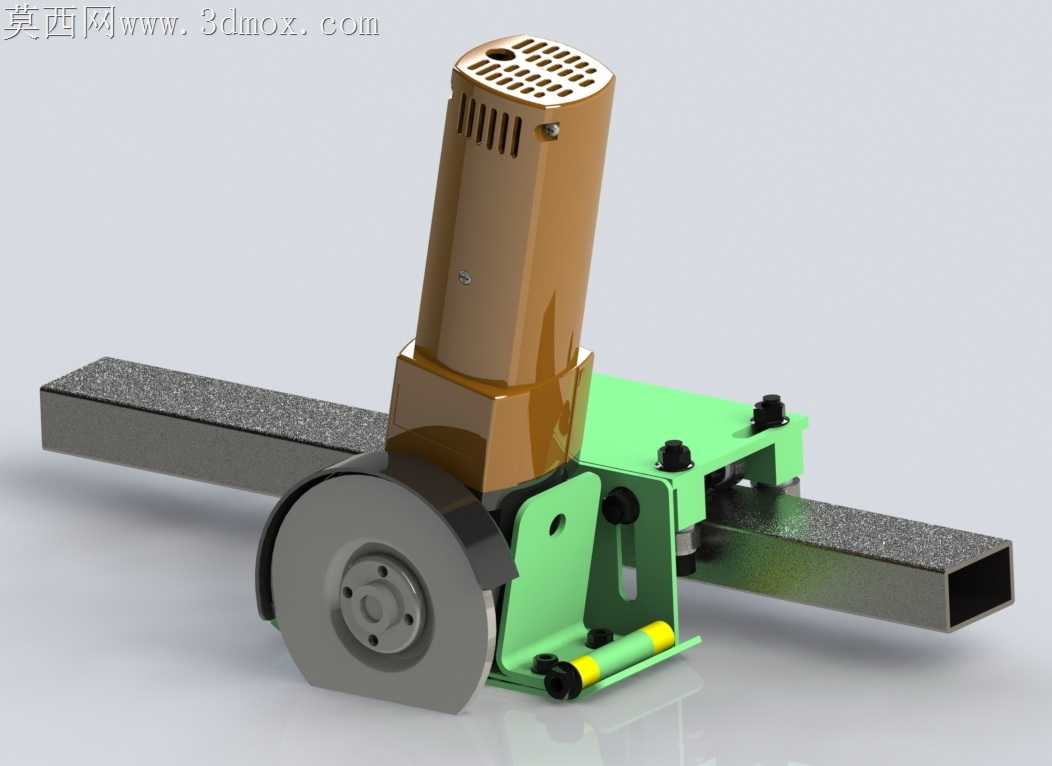

手持角磨机在平直工件磨削作业中，极易出现进给偏移、磨削面深浅不均的问题，靠人工握持控制走刀轨迹，不仅加工精度难以稳定，长时间作业还会因手部震颤导致工件报废，甚至引发磨片崩裂的安全隐患。这套适配角磨机的直线导轨支架，从加工适配的角度做了全环节的细节打磨，每一处连接结构都对应实际加工中的痛点做了取舍。导轨采用标准C型冷弯型材作为滑动基体，型材的直线度公差控制在每米0.2mm以内，滑动座与导轨的配合间隙预留了0.05mm的调整空间，既不会因为间隙过大出现磨削时的窜动，也不会因为间隙过小导致滑动卡滞，适配车间内常见的金属粉尘工况，不会因为细微铁屑嵌入就出现进给卡顿。角磨机的安装位做了三面包覆的折弯支撑板，板件上预留的长圆孔可以适配市面上绝大多数100型、125型角磨机的安装孔距，锁紧螺栓采用防松螺母搭配平弹垫的组合，即便磨削时产生高频振动，连接位置也不会出现松脱移位。支撑板与滑动座之间的铰接结构，预留了15度的角度调整余量，既可以完成平面的平直磨削，也能适配小角度的坡口加工需求，铰接位置的锁紧旋钮采用滚花设计，操作人员戴劳保手套也能直接完成松紧调整，不需要额外借助扳手。滑动座底部的限位挡块，可以根据工件的磨削长度提前锁定行程范围，进给过程中不需要反复观察起止位置，推到挡块位置即可完成整段磨削，批量加工同规格工件时能大幅降低反复对位的时间损耗。所有板件的折弯边角都做了R2的圆角处理，没有尖锐的毛刺棱角，安装调整过程中不会划伤操作人员的手部，板件表面采用喷塑处理，既能抵御磨削过程中飞溅的铁屑高温灼伤，也能在车间潮湿环境下避免锈蚀，延长整套辅具的使用寿命。导轨的两端都加装了橡胶缓冲挡头，滑动座进给至行程末端时不会出现刚性碰撞，既不会因为碰撞导致支架移位，也能减少碰撞产生的噪音，改善车间作业环境。整套结构没有采用复杂的定制加工件，绝大多数构件都是标准五金件和常规折弯件，车间内有剪板折弯设备就能自行加工改制，损坏的零部件也能快速替换，不需要等待定制配件，完全适配小型机加工车间、五金维修门店的日常磨削作业需求，把原本依赖操作手感的手工磨削，转化为有导轨约束的稳定进给作业，磨削面的平面度能稳定控制在0.1mm以内，作业效率比纯手持操作提升三倍以上，同时也能避免因为操作失误导致的磨片碎裂、工件飞出等安全问题。
