塑料元件检测用多功能组合式量规

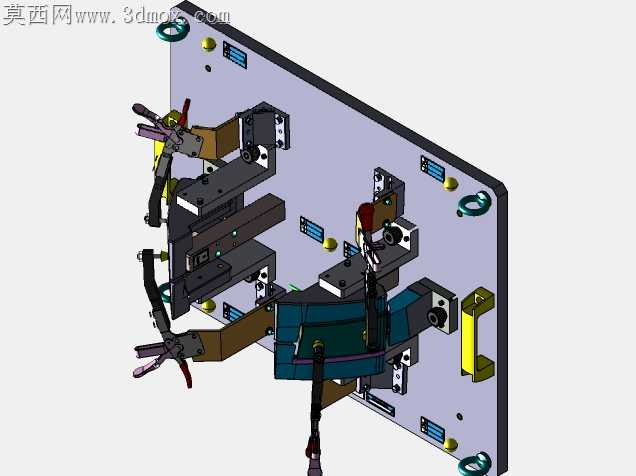

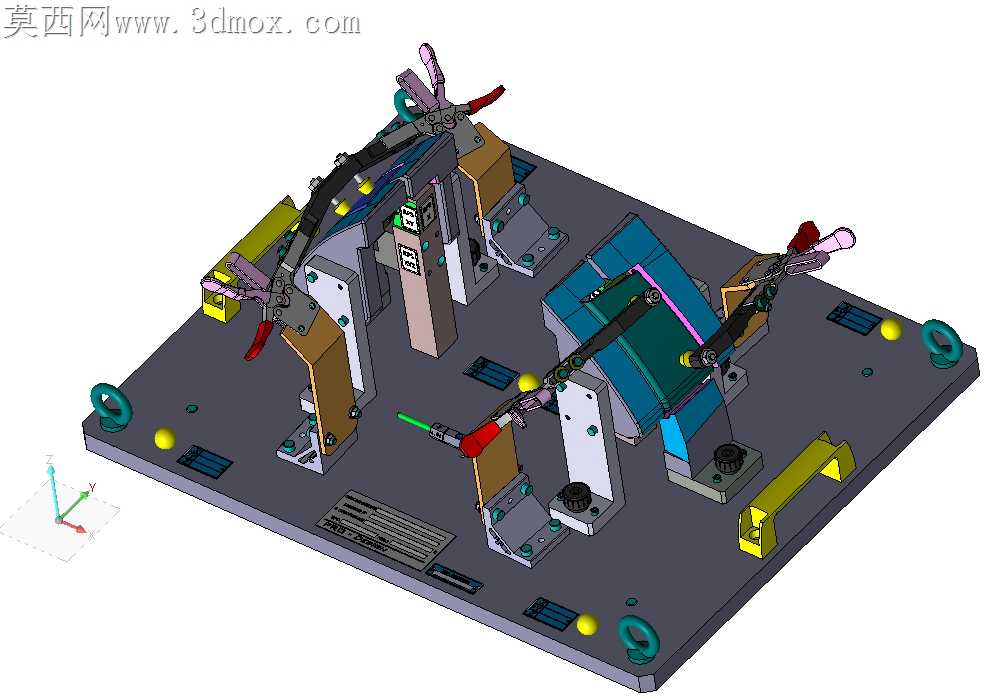

注塑件批量生产现场，塑料件脱模后的翘曲变形、卡扣位偏移、安装孔位同轴度偏差，一直是品控环节卡线的核心痛点，传统单尺寸检具换型效率低，多工位检测时工件反复装夹带来的二次定位误差，往往让不良品流出率居高不下。这套量规在结构排布上完全贴合加工适配的核心需求，底板采用加厚调质钢板加工，所有定位基准块的安装面都做了0.01mm级的平面度精磨，避免底板长期受压变形带来的基准漂移。快夹的安装座特意做了腰型孔调节余量，现场调试时可以根据不同批次塑料件的收缩率偏差，微调压头的下压行程与接触位置，不用重新加工安装孔就能适配±0.2mm范围内的尺寸波动，大幅压缩换线调试的停机时间。定位销采用镶套式设计，销套与底板过盈压装，检测销单独做硬质合金镀层处理，日常检测中销体磨损后只需要拔出更换检测销，不用拆解整个基准块，维护成本比一体式检具降低六成以上。所有与塑料件接触的压头端面都镶嵌了聚氨酯缓冲垫，硬度控制在邵氏60度，下压检测时不会在塑料件表面留下压痕，也避免硬接触碰伤工件边缘的薄壁卡扣结构。量规底板上的吊环位置做了加强筋焊接，日常转线搬运时不会因为吊装受力导致底板翘曲，边角处的黄色防撞块采用高韧性尼龙加工，避免车间周转时磕碰损伤基准面。检测位旁的标识槽预留了激光打标空间，每个检测点的公差范围、合格判定标准可以直接刻在对应工位旁，新员工上岗不用反复查阅作业指导书，一眼就能对应检测项。底板上的排屑槽顺着检测工位的排布做了倾斜设计，检测过程中掉落的塑料毛边、灰尘可以顺着斜槽滑到边角的收集口，不用频繁清理基准面的杂物，避免碎屑垫在工件下方导致检测数据失真。每个快夹的下压行程都做了机械硬限位，就算操作人员用力过度扳动夹钳，压头的下压量也不会超过设定阈值，不会因为人为操作失误压坏塑料件的薄壁结构。量规上的基准面都做了发黑防锈处理，车间潮湿环境下长期存放也不会生锈卡滞，活动铰接的位置都预留了注油孔，定期加注润滑脂就能保证夹钳开合顺畅，不会出现卡顿导致的压合不到位问题。
