磁性表座支架结构设计

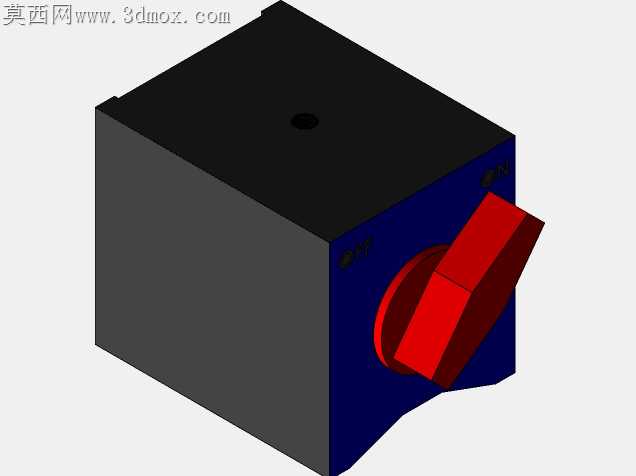

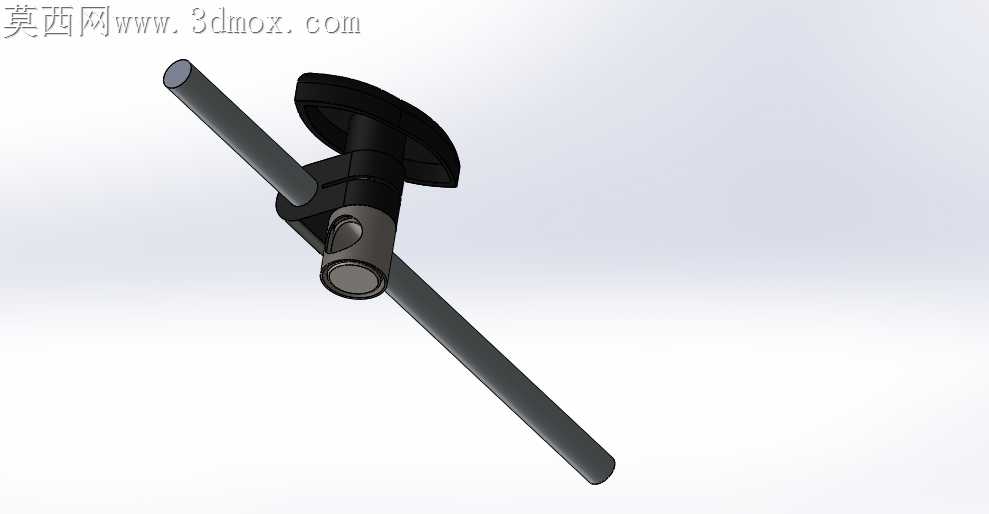

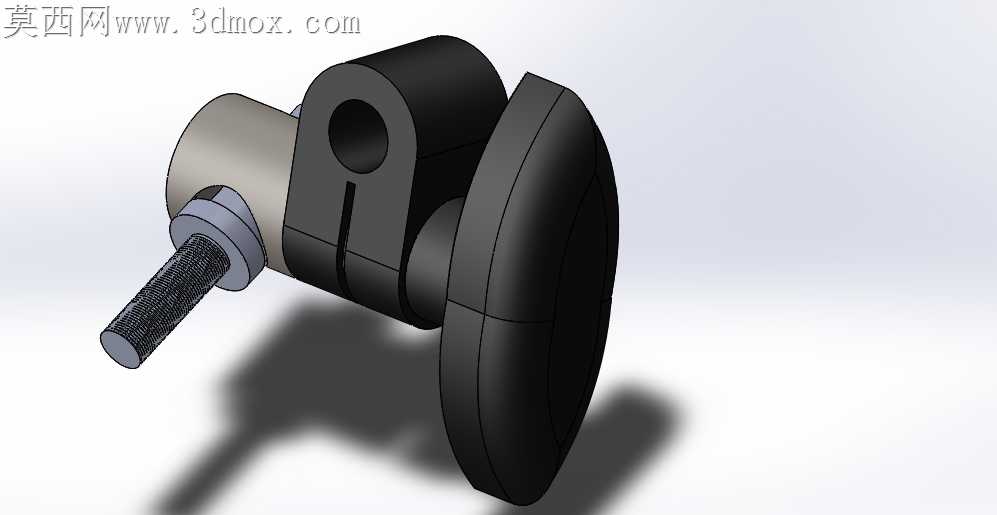

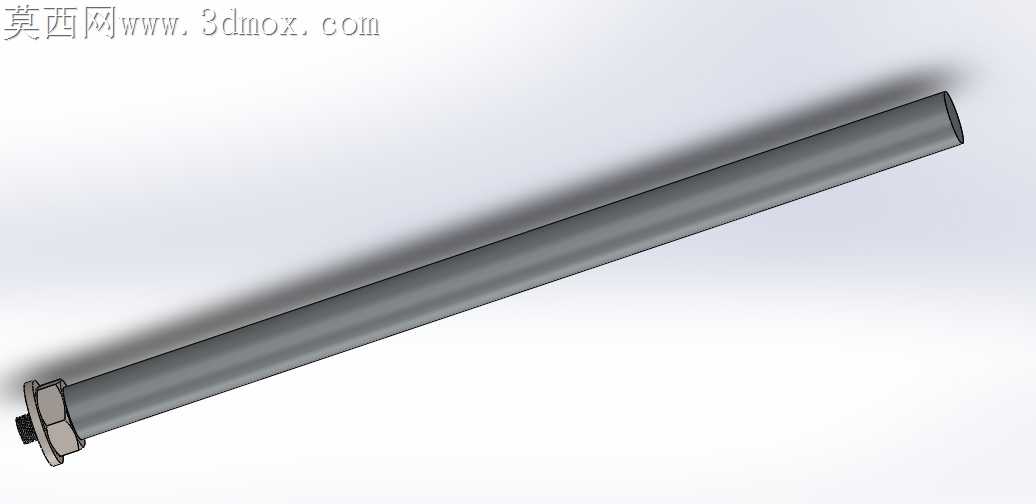

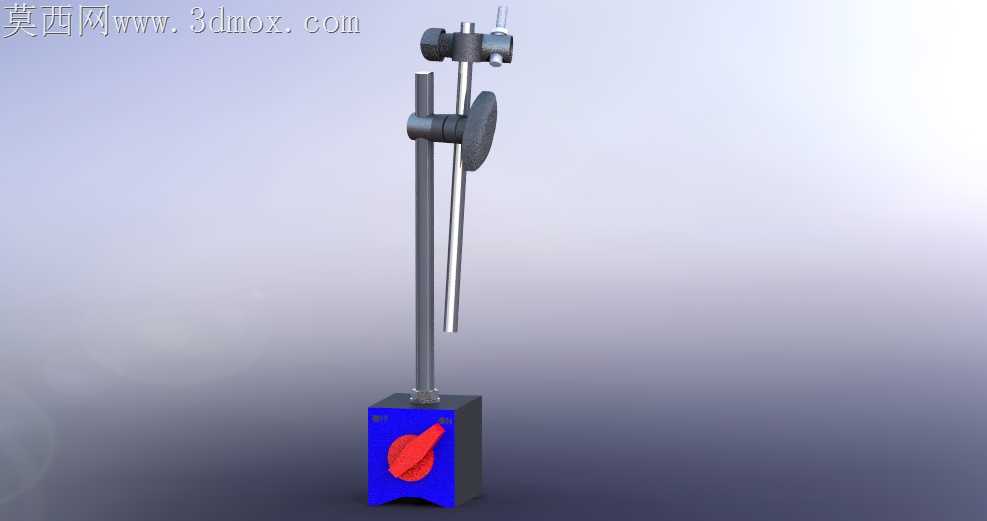

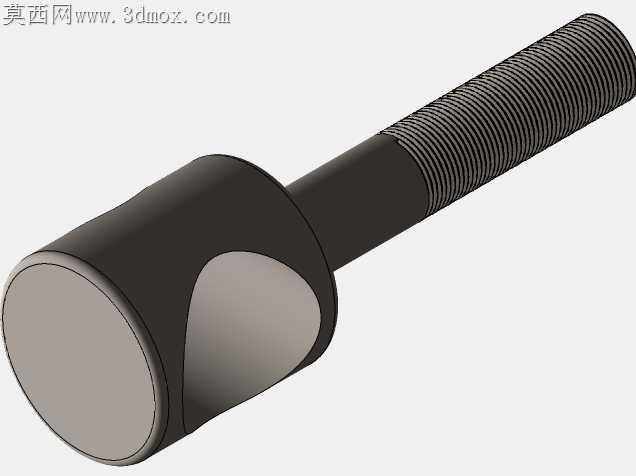

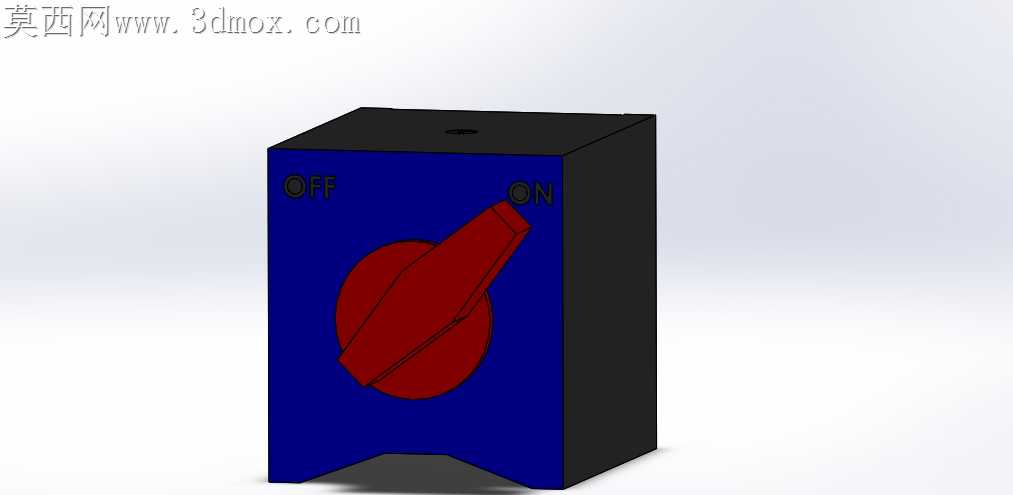

车间现场用百分表打跳动时，最容易出现的问题就是表架锁紧后滑杆下沉、表头偏移，反复调整耽误测量节奏，这款磁性表座的结构设计刚好瞄准了这些现场痛点。底座的磁路切换拨杆做了偏心限位结构，拨动手柄时不会因为磁吸力过大出现卡滞，旋转到ON位时磁路完全导通，吸附在铸铁平台表面不会出现侧滑，拨到OFF位时剩磁被内部隔磁片阻断，拿取时不会带起铁屑刮伤工作台面。竖杆与横杆的连接锁紧机构做了双圆弧抱合设计，不同于普通单螺丝顶紧的结构，抱合块的内圆弧和杆件外圆做了0.02mm的公差配合，锁紧时受力均匀分布在整圈接触面上，不会出现顶紧后杆件被顶出凹痕、长期使用后锁紧力衰减的问题。横杆末端的表夹孔做了开口弹性槽设计，装夹百分表套筒时不用完全拧松螺丝就能插入表杆，锁紧后弹性槽的收缩力能牢牢抱紧套筒，哪怕测量时表头受到轻微磕碰，也不会出现表身转动导致读数归零失效的情况。竖杆和底座的连接位置做了嵌入式定位台阶，竖杆插入底座后不会出现根部晃动，哪怕横杆伸出长度达到300mm，挂载百分表时的下垂量也能控制在0.01mm以内，满足形位公差测量的精度要求。所有杆件的表面都做了硬铬镀层处理，长期反复滑动锁紧也不会磨出划痕，避免铁屑嵌在划痕里导致滑动卡滞。拨杆的握持位置做了防滑滚花，手上沾了切削液也能轻松拨动切换磁路，不会出现打滑脱手的情况。连接部位的锁紧螺丝都做了内六角孔适配，日常维护时只用一把内六角扳手就能完成所有松紧调整，不用携带多规格工具。整个支架的活动关节没有多余的冗余结构，每个锁紧点的受力方向都和杆件承重方向匹配，不会出现长期使用后关节松旷的问题，哪怕在高频次的车间检测场景下，也能长期保持稳定的锁紧精度，减少反复校准表位的无效时间。
